Temperature Gradient

• 기능

열응력해석을 위해 보요소 또는 판요소의 상단 및 하단에 온도차(Temperature Difference)를 입력하거나 이미 입력된 온도차를 수정 또는 삭제합니다.

온도구배하중 해석은 굽힘강성을 고려할 수 있는 보요소와 판요소에 대해서만 수행가능하며, 보요소의 경우에는 요소좌표계를 기준으로 y축과 z축의 최외곽부에 대한 온도차와 거리를 입력하게 되고, 판요소의 경우는 판의 상부면과 하부면의 온도차와 판두께를 입력함으로써 온도구배하중을 고려할 수 있게 됩니다. 이때 온도구배하중은 다음과 같은 등가모멘트를 발생시키게 됩니다.

• 보요소의 경우

• 판요소의 경우

여기서 α는 선팽창계수이며, E는 탄성계수, I는 보요소의 해당축에 대한 단면2차모멘트, ΔT는 최외곽부에서의 온도차, h는 보요소 단면의 최외곽부간의 거리, t는 판요소의 두께, ν는 Poisson's Ratio를 각각 의미합니다.

• 호출

Main Menu에서 Load > Temperature Loads > Temperature Gradient

Tree Menu의 Menu 탭에서 Static Loads > Temperature Loads > Temperature Gradient

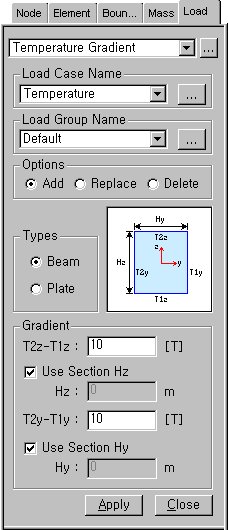

• 입력

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.
