Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.

Load Group Name

입력한 하중데이터를 포함할 Load Group을 선택합니다. Group 지정이 불필요한 경우는 "Default"를 선택합니다. Load Group을 추가생성하거나 수정하려면 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 임의의 절점에 집중하중을 신규 또는 추가 입력할 경우 지정

Replace : 임의의 절점에 이미 입력되어 있는 집중하중을 대체 입력할 경우 지정

Delete : 임의의 절점에 이미 입력되어 있는 집중하중을 삭제할 경우 지정

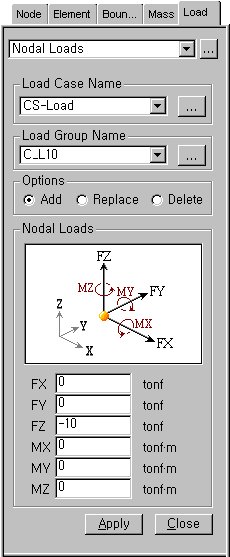

Nodal Loads

절점 집중하중을 전체좌표계 기준으로 입력합니다.

FX : 전체좌표계 X축방향 집중하중 성분

FY : 전체좌표계 Y축방향 집중하중 성분

FZ : 전체좌표계 Z축방향 집중하중 성분

MX : 전체좌표계 X축에 대한 집중모멘트 성분

MY : 전체좌표계 Y축에 대한 집중모멘트 성분

MZ : 전체좌표계 Z축에 대한 집중모멘트 성분
