저장합니다.Import Analysis Result
기능
타 구조해석 프로그램으로 해석된 결과를 midas Civil 의 후처리 기능으로 확인합니다.
1. 모델데이터를 MGT파일 형식으로 작성하여 File>Import >MIDAS/Civil MCT File 기능으로 불러들입니다.
2. 를 클릭하여 'fn.mcb'파일 형태로
저장합니다.
3. 해석 결과를 'fn.sar' 파일 형식으로 작성하여 불러들입니다. 이때 확장자가 반드시 'sar'일 필요는 없으며, 텍스트 파일 형태도 그 작성형식만 동일하면 불러들일 수 있습니다.
호출
Main Menu에서 Analysis > Main Control Data
입력

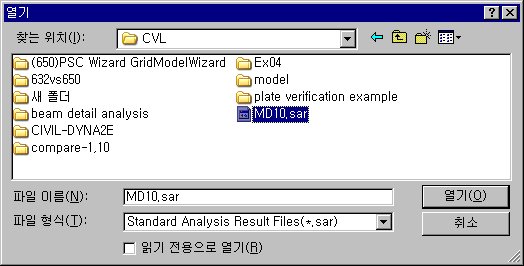

열기 대화상자
'fn.sar' 파일 작성법
1. * : 명령어
2. ** : 주석문
3. 명령어중 단위계를 설정하는 UNITSYS가 파일의 가장 처음에 위치해야 한다.
4. 명령어중 ENDDATA가 파일의 가장 끝에 위치해야 한다.
5. 나머지 명령어는 순서에 관계없이 입력 가능하다.
6. 명령어와 입력데이터는 콤마(,)나 줄바꿈으로 구분된다.
7. 결과데이터중 부재력은 요소좌표계를 기준으로 해석된 결과를 입력한다.
8. 평면변형요소(Plane Strain)와 축대칭요소(Axisymmetric)는 다른 요소들과 함께 사용할 수 없다.
|
* DISPLACEMENT |
|
변위결과 |
|
** NODE LC UX UY UZ RX RY RZ |
|
NODE : 절점번호 LC : 단위하중조합조건 UX : 전체좌표계 X축 방향 변위성분 UY : 전체좌표계 Y축 방향 변위성분 UZ : 전체좌표계 Z축 방향 변위성분 RX : 전체좌표계 X축에 대한 회전변위성분 RY : 전체좌표계 Y축에 대한 회전변위성분 RZ : 전체좌표계 Z축에 대한 회전변위성분 |
|
* REACTION |
|
반력결과 |
|
** REACTION FORCES & MOMENTS DEFAULT PRINTOUT. ** Node LC FX FY FZ MX MY MZ |
|
Node : 절점번호 LC : 단위하중조합조건 FX : 전체좌표계 X축 방향 반력성분 FY : 전체좌표계 Y축 방향 반력성분 FZ : 전체좌표계 Z축 방향 반력성분 MX : 전체좌표계 X축에 대한 모멘트 반력성분 MY : 전체좌표계 Y축에 대한 모멘트 반력성분 MZ : 전체좌표계 Z축에 대한 모멘트 반력성분 |
|
* TRUSS |
|
트러스요소 부재력 |
|
*** TRUSS ELEMENT FORCES DEFAULT PRINTOUT **ELEM LC FORCE-I FORCE-J STRESS-I STRESS-J |
|
ELEM : 요소번호 LC : 단위하중조합조건 FORCE-I : i (N1) 절점에서 트러스요소의 축력 FORCE-J : j (N2) 절점에서 트러스요소의 축력 STRESS-I : i (N1) 절점에서 트러스요소의 축응력 STRESS-J : j (N2) 절점에서 트러스요소의 축응력 |
|
* BEAM |
|
보요소 부재력 |
|
**BEAM ELEMENT FORCES & MOMENTS & STRESS **ELEM LC PT AXIAL SHEAR-y SHEAR-z TORSION MOMENT-yMOMENT-z AXIAL SHEAR-y SHEAR-z BENDING-(+y) BENDING-(-y)BENDING- (+z) BENDING-(-z) |
|
ELEM : 요소번호 LC : 단위하중조합조건 PT : 요소내력의 출력위치 AXIAL : 축력 SHEAR-y : 요소좌표계 y축 방향 전단력 SHEAR-z : 요소좌표계 z축 방향 전단력 TORSION : 요소좌표계 x축에 대한 비틀림모멘트 MOMENT-y : 요소좌표계 y축에 대한 휨모멘트 MOMENT-z : 요소좌표계 z축에 대한 휨모멘트 AXIAL : 축응력 SHEAR-y : 요소좌표계 y축 방향 전단응력 SHEAR-z : 요소좌표계 z축 방향 전단응력 BENDING-(+y) : 요소좌표계 +z축에서 회전축 y에 대한 휨응력 BENDING-(-y) : 요소좌표계 -z축에서 회전축 y에 대한 휨응력 BENDING- (+z) : 요소좌표계 +y축에서 회전축 z에 대한 휨응력 BENDING-(-z) : 요소좌표계 -y축에서 회전축 z에 대한 휨응력 |
|
* PLANE STRESS |
|
평면응력요소 부재력 |
|
**PLANE STRESS ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) **ELEM NODES LC NODE Fx Fy Sig-xx Sig-yy Sig-xy |
|
ELEM : 요소번호 NODES : 절점개수 LC : 단위하중조합조건 NODE : 절점번호 Fx : 요소좌표계 x축방향의 축력 (요소 cent에는 값을 입력하지 않습니다.) Fy : 요소좌표계 y축방향의 축력 (요소 cent에는 값을 입력하지 않습니다.) Sig-xx : 요소좌표계 x축 방향의 축응력 Sig-yy : 요소좌표계 y축 방향의 축응력 Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력 |
|
* PLATE |
|
평면응력요소 부재력 |
|
**PLATE ELEMENT FORCES(LOCAL) & FORCES (LOCAL, UNIT LENGTH) & STRESSES(LOCAL) **ELEM NODES LC NODE Fx Fy Fz Mx My Mz Fxx Fyy FxyMxx Myy Mxy Vxx Vyy Sig-xx(T) Sig-yy(T) Sig-xy(T) Sig-xx(B)Sig-yy(B) Sig-xy(B) |
|
ELEM : 요소번호 NODES : 절점개수 LC : 단위하중조합조건 NODE : 절점번호 Fx : 요소좌표계 x축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) Fy : 요소좌표계 y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) Fz : 요소좌표계 z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) Mx : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.) My : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.) Mz : 요소좌표계 x축에 대한 휨모멘트 (요소 cent에는 값을 입력하지 않습니다.) Fxx : 요소좌표계 x축방향의 단위폭당 축력 Fyy : 요소좌표계 y축방향의 단위폭당 축력 Fxy : 요소좌표계 x-y축 평면의 단위폭당 전단력 Mxx : 요소좌표계 x축 방향에 대한 단위폭당 휨모멘트 Myy : 요소좌표계 y축 방향에 대한 단위폭당 휨모멘트 Mxy : 요소좌표계 x-y축 방향에 대한 단위폭당 비틀림모멘트 Vxx : 요소좌표계 y-z면의 단위폭당 두께방향 전단력 Vyy : 요소좌표계 x-z면의 단위폭당 두께방향 전단력 Sig-xx(T) : 요소좌표계 x축방향의 축응력(판요소의 요소좌표계 z축 방향의 상단면(Top.)) Sig-yy(T) : 요소좌표계 y축방향의 축응력(판요소의 요소좌표계 z축 방향의 상단면(Top.)) Sig-xy(T) : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력(판요소의 요소좌표계 z축 방향의 상단면(Top.)) Sig-xx(B) : 요소좌표계 x축방향의 축응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.)) Sig-yy(B) : 요소좌표계 y축방향의 축응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.)) Sig-xy(B) : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력(판요소의 요소좌표계 z축 방향의 하단면(Bot.)) |
|
* SOLID |
|
입체요소 부재력 |
|
**SOLID ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) ** ELEM NODES LC NODE FX FY FZ Sig-xx Sig-yy Sig-zz Sig-xy Sig-yz Sig-xz |
|
ELEM : 요소번호 NODES : 절점개수 LC ; 단위하중조합조건 NODE : 절점번호 FX : 전체좌표계 X축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) FY : 전체좌표계 Y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) FZ : 전체좌표계 Z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) Sig-xx : 요소좌표계 x축 방향의 축응력 Sig-yy : 요소좌표계 y축 방향의 축응력 Sig-zz : 요소좌표계 z축 방향의 축응력 Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력 Sig-yz : 요소좌표계 y축에 수직한 평면 위에서 z방향으로 작용하는 전단응력 Sig-xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력 |
|
* PLANE STRAIN |
|
평면응력요소 부재력 |
|
**PLANE STRAIN ELEMENT FORCES(LOCAL) & STRESSES(LOCAL) **ELEM NODES LC NODE Fx Fz Sig-xx Sig-yy Sig-zz Sig-xz |
|
ELEM : 요소번호 NODES : 절점개수 LC ; 단위하중조합조건 NODE : 절점번호 FX : 전체좌표계 X축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) FY : 전체좌표계 Y축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) FZ : 전체좌표계 Z축방향의 요소내력 (요소 cent에는 값을 입력하지 않습니다.) Sig-xx : 요소좌표계 x축 방향의 축응력 Sig-yy : 요소좌표계 y축 방향의 축응력 Sig-zz : 요소좌표계 z축 방향의 축응력 Sig-xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력 |
