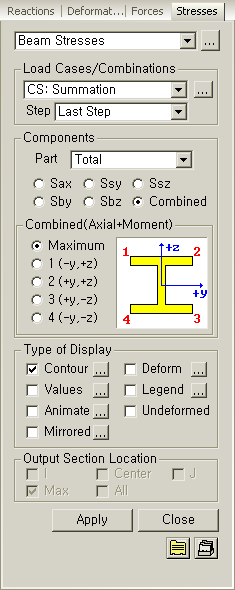

Load Cases/Combinations

응력결과를 출력할 하중조건이나 하중조합조건을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.(Combinations 참조)

Step
해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Note
시공단계별 해석에서 출력에 적용할 시공단계(Construction Stage)는 Select Construction Stage for Display나 Stage Toolbar에서 지정한다.

Components

원하는 응력을 다음에서 선택합니다.

Part : 시공단계 합성단면(Composite Section for Construction Stage)을 이용한 경우에 응력 출력위치를 선택합니다. 전체단면 또는 파트별 응력을 확인할 수 있으며, 선택된 part를 가진 단면에서만 응력이 출력됩니다.

Sax : 요소좌표계 x축 방향 축응력

Ssy : 요소좌표계 y축 방향 전단응력

Ssz : 요소좌표계 z축 방향 전단응력

Sby : 요소좌표계 z축의 휨모멘트(Mz)에 의한 축방향 응력

Sbz : 요소좌표계 y축의 휨모멘트(My)에 의한 축방향 응력

Combined : 조합응력 (Combined stress : Sax ± Sby ± Sbz 중 최대 또는 최소값)

Combined(Axial+Moment)

Maximum : 위치 1,2,3,4 중에서 최대 또는 최소 조합응력

1(-y, +z) : 위치 1에서의 조합응력

2(+y, +z) : 위치 2에서의 조합응력

3(+y, -z) : 위치 3에서의 조합응력

4(-y, -z) : 위치 4에서의 조합응력

Note
표준 윤하중을 중국 도시철도하중(Chinese Standard Load CJJ77-98)으로 적용하면, 분포하중 Qm 을 사용하여 발생된 단면력에 의해 Combined Stress을 계산한다.

Batch Output Generation을 수행하기 위해 화면출력방식(출력기능 대화상자의 선택사항)을 Base File로 저장하고, 여기에 명칭을 부여합니다.

Batch Output Generation을 수행할 Base File과 시공단계 및 하중(조합)조건, 스텝 등을 다음의 대화상자에서 지정합니다.

Saved Menu-Bar Info's : 일괄출력할 Base File 선택

: 마우스로 지정한 Base File을 목록에서 삭제합니다.

시공단계별 해석을 수행한 경우 시공단계에 대한 일괄출력 조건을 지정합니다. 시공단계해석을 수행하지 않은 경우는 비활성되며 하부의 목록에는 하중(조합)조건이 나열됩니다.

Stages
각 시공단계별 해석결과를 모두 일괄출력합니다. 하부의 목록에는 시공단계의 목록이 나열됩니다.

Final Stage Loads
최종단계(Final Stage)의 결과만을 출력합니다. 하부의 목록에는 시공단계하중의 조합조건 목록이 나열됩니다. 시공단계 해석을 수행하지 않은 경우는 하중(조합)조건 목록이 나열됩니다.

Use Saved
Base File의 생성시 시공단계 또는 하중(조합)조건을 적용합니다.

Stage LCase/LComb
시공단계해석을 수행한 경우, 자동생성된 시공단계 하중조건과 추가입력한 시공단계 하중조합조건의 목록이 나열됩니다. 이중 출력물의 일괄제작에 적용할 하중(조합)조건에 check합니다. 대상 시공단계로 Final Stage Loads를 지정하였거나, 시공단계해석을 수행하지 않은 모델에서는 비활성됩니다.

Step Option
시공단계별 해석이나 대변형을 고려한 기하비선형 해석을 수행한 경우, 출력물의 일괄제작에 적용할 스텝을 정의합니다.

Saved Step : Base File을 만들 때의 스텝만 적용

All Steps :  모든 스텝을 적용

Output Options

Output File Type
일괄제작할 Graphic File의 형식을 지정합니다. BMP와 EMF중 택일합니다.

Auto Description : 일괄제작되는 Graphic Output의 좌측 상단에, 해석결과의 종류와 성분, 시공단계와 스텝 및 하중(조합)조건 등을 설명하는 주석문을 자동생성하여 출력합니다. 버튼을 클릭하여 주석문의 글자크기와 색상, 글꼴 등을 변경할 수 있습니다.

Output Path
일괄제작된 그림파일을 저장할 경로를 지정합니다.

File Prefix : 생성될 Graphic File의 이름에 적용될 접두어를 지정합니다. filename은 "Prefix"_"Base File Name"_"Load Comb.".bmp(emf) 또는 "Prefix"_"Base File Name"_"Stage"_"Stage LCase"_"Step".bmp(emf)  로 설정됩니다.

: 대화상자의 입력내용을 반영하여 Graphic File을 일괄 제작합니다.

/
Base File과 Batch Output Generation 대화상자의 입력내용을 binary 형식의 파일(fn.bog)로 출력합니다. 다른 모델데이터에 동일한 양식의 일괄출력 기능을 적용하고자 할 때 버튼을 클릭하여 fn.bog를 선택하면 동일한 양식의 출력물을 다른 model과 다른 view point에서 일괄 제작할 수 있습니다.

Note
작성된 Base File은 모델데이터로 자동 저장되어 목록에 출력되므로, 동일한 모델에 대하여 동일한 일괄출력 양식을 다시 적용하는 경우는 Import/Export는 불필요하다.
