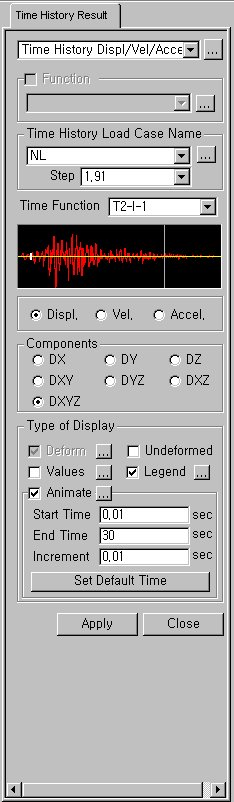

Displ./Velo./Accel.

시간이력해석에서 시간스텝(step)별로 구조물의 변위, 속도, 가속도 응답을 확인합니다.

Main Menu에서 Results > Time History Results > Displ./Velo./Accel.

Tree Menu의 Menu 탭에서 Time History Results > Displ./Velo./Accel.

Function

응답함수를 선택합니다.



Time History Load Case Name

Time History Load Case 기능에서 입력된 시간이력해석 조건을 선택합니다.

Step

해석결과를 출력할 단계(Step)을 지정합니다.



Time Function

사용할 시간하중함수를 목록판에서 선택합니다.

Displ. : 모델의 변위응답 상태를 확인합니다.

Velo. : 모델의 속도응답 상태를 확인합니다.

Accel. : 모델의 가속도응답 상태를 확인합니다.

Components

출력하고자 하는 변위 성분을 선택합니다.

DX : 전체좌표계 X축방향 변위성분

DY : 전체좌표계 Y축방향 변위성분

DZ : 전체좌표계 Z축방향 변위성분

DXY =

DYZ =

DXZ =

DXYZ =



  Type of Display

출력형태를 정의합니다.

Deform : 모델의 변형도를 나타냅니다.

Deformation Scale Factor
모델 윈도우에 그래픽으로 표현되는 변형량의 크기를 확대하거나 축소합니다.

Deformation Type
변위출력형식을 결정합니다.

Nodal Deform : 절점변위로만 변형도를 나타냅니다.

Real Deform : 절점변위와 함께 보요소의 경우, 양 단부 사이의 구간에 대해서도 보요소의 길이방향을 따라 상세변형량을 계산하여 나타냅니다.

Real Displacement(Auto-Scale off) : 변형량을 임의로 확대하거나 축소하지 않고 실제 변형량 그대로 그래픽으로 출력합니다. 대변형을 고려한 기하비선형 해석시 주로 적용됩니다.

Relative Displacement : 화면에 표현된 절점의 최소변위를 "0"으로 놓고, 이에 대한 상대변위를 그래픽으로 출력합니다.

Undeformed : 변형도에 변형전의 모델형상을 추가로 나타냅니다.
변형전 모델형상의 표현방법은 Display Option 기능에서 조정할 수 있습니다.



Values : 절점에 발생된 변위를 수치로 나타냅니다.
숫자의 글꼴이나 색상은 Display Option에서 조정할 수 있습니다.

Decimal Points : 출력되는 수치의 소수점이하 자릿수 지정

Exp. : 지수형으로 표현할지 여부를 선택

MinMax Only

Min & Max : 최대, 최소값 표시

Abs Max : 절대값이 최대인 수치를 표시

Max : 최대값만 표시

Min : 최소값만 표시

Limit Scale(%) : 선택된 최대 혹은 최소값을 중심으로 (Max-Min)*Limit Scale 범위의 절점변위를 모두 표시

Set Orientation : 수치의 기록방향 설정

Note
Decimal Points의 초기값은 Preferences에서 조정할 수 있다.
Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상 시킬수 있다.



Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다.

최대, 최소변형이 발생하는 절점번호가 출력됩니다.



Legend Position : 출력화면에서 Legend의 위치지정

Rank Value Type : Legend 값의 출력형태와 소수점 자리수 지정



Animate : 변형과정을 동적으로 묘사합니다.
버튼을 클릭한 후, 작업화면 하단의 동적묘사제어판 우측의 Record를 클릭합니다.

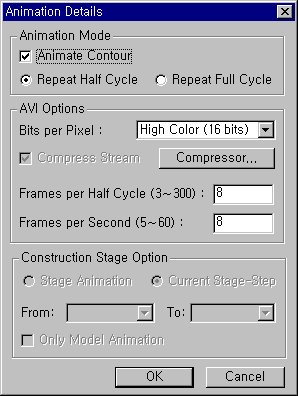

Animation Mode : 해석결과의 동적묘사방법을 결정합니다.

Note
시간이력해석 단계(step)별 하중시간표시 및 모델의 변형상태를 확인한다.

Animate Contour : 동적묘사의 변형량에 따라 변형을 표현하는 등고선도의 색상을 변화시킬지 여부지정
Repeat Half/Full Cycle : 동적 변형과정의 반복표현주기 선택

Note
구조물의 변형도는 'Half Cycle'을, 진동모드나 좌굴모드를 동적으로 묘사할 때는 'Full Cycle'을 선택한다.

AVI Options : 동영상 화면의 제작에 필요한 각종 설정사항을 입력합니다.

Bits per Pixel : 동적화면의 기초화면을 만들때 사용되는 Pixel당 색상수
: 화상데이터의 압축방법 지정
Frames per Half Cycle : 'Half Cycle'을 묘사하는데 사용할 기초화면의 개수
Frames per Second : 동적묘사시 표현할 초당 기초화면의 개수

Construction Stage Option : 시공단계별 해석을 수행한 경우의 애니매이션 방법을 지정합니다.

Stage Animation : 시공단계별 애니매이션
Current Stage-Step : 현재 시공단계에서 Step별 애니매이션
From ~ To : 애니매이션의 시작과 끝이 될 시공단계 또는 Step 선택





Start Time : 해석결과의 동적묘사 시작시간을 입력합니다.

End Time : 해석결과의 동적묘사 종료시간을 입력합니다.

Increment : 동적묘사시 해석결과를 표현할 시간증분을 입력합니다.

: 동적묘사에 사용될 시간을 초기상태로 설정합니다.
