Modal Damping Ratio based on Group Damping
기능

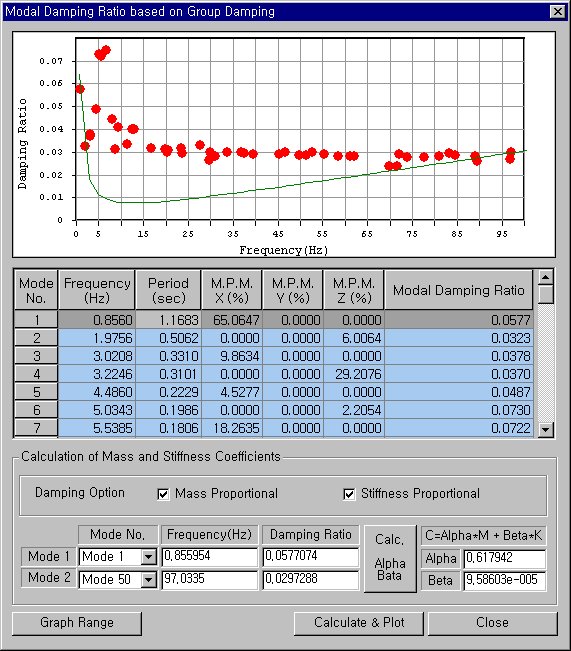

그룹감쇠(Group Damping)에서 입력한 값을 이용하여 구조물의 모드별 감쇠비(damping ratio)를 그래프로 출력합니다.
입력
Calculation
of Mass and Stiffness Coefficients
구조물의 질량과 강성에 비례하는 감쇠행렬을 산정할 수 있습니다. 사용자의 선택에 따라서 질량비례형 감쇠, 강성비례형 감쇠 또는 질량 및 강성비례형 감쇠(Rayleigh Damping 이라고 함)를 적용할 수 있습니다.
Mode1, Mode 2 : 질량비례형 감쇠와 강성비례형 감쇠의 감쇠정수를 산정하기 위하여 입력하는 두 개의 모드를 선택합니다.
: 선택된 모드에
기초하여 질량비례형 감쇠의 감쇠정수(Alpha)와 강성비례형 감쇠의 감쇠정수(Beta)를 계산합니다.
: X축과 Y축의
최소/최대값을 지정하여 그래프의 출력영역을 변경합니다
|
|
X Range Min : X축의 최소값을 지정합니다. X Range Max : X축의 최대값을 지정합니다. Y Range Min : Y축의 최소값을 지정합니다. X Range Max : Y축의 최대값을 지정합니다 |
: 계산된 Alpha,
Beta를 이용하여 Rayleigh Damping 그래프를 출력합니다.
