계수하중시 전단강도에 대한 검토

• 기능

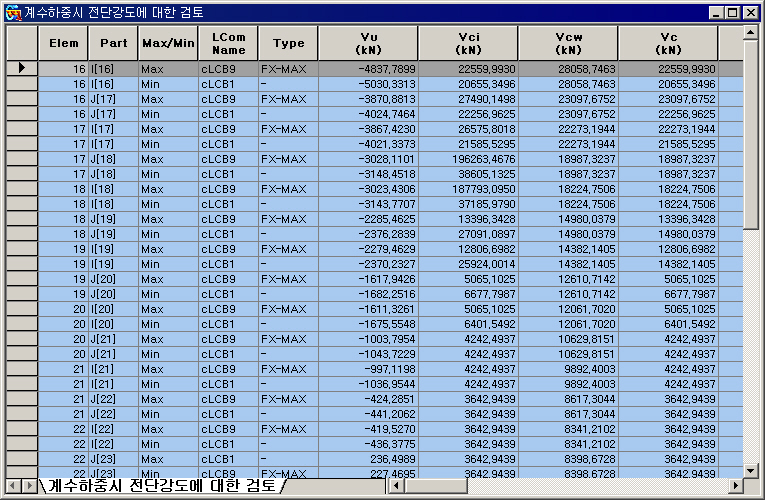

계수하중시 전단강도에 대한 검토 결과를  테이블로 출력합니다.

• 호출

Main Menu에서 Design > PSC Design >  PSC Design Result Tables > 계수하중시 전단강도에 대한 검토

Tree Menu의 Menu 탭에서 Design > PSC Design > PSC Design Result Tables > 계수하중시 전단강도에 대한 검토

• 사용

Elem : 요소번호

Part : 검토위치(I,J)

Max/Min : 최대,최소값

LCom Name : 최대, 최소값에 해당하는 하중조합

Type :  이동하중이 포함된 하중조합에서 최대, 최소 부재력 성분을 출력

Vu : 계수하중에 의한 전단력

Vci : 콘크리트가 부담하는 휨전단강도

Vcw : 콘크리트가 부담하는 복부전단강도

Vc : Vci와 Vcw중 작은값

Vs : 전단철근이 부담하는 전단력

ρVn : PSC단면의 공칭 전단력

CHK : 전단력에 대한 강도평가

Avmin : 최소전단철근량

Av_use : 사용전단철근량
