Bill Of Material 메뉴를 선택하면 아래 그림과 같은 대화상자가 나타납니다.
리스트 박스에는 현재 사용된 요소들에 따라서 출력 가능한 BOM 출력 양식들의 리스트가 나타나게 됩니다. 사용되지 않은 요소에 대해서는 목록이 나타나지 않습니다.
저장될 파일 이름을
버튼을 통해 지정하거나 "File Name"에 직접
기입합니다.
버튼을 누르면 파일이 저장되면서 내용이 자동으로 Text Editor를 통해 보여지게 됩니다.
Bill of Material
기능
Bill Of Material은 구조해석 모델에 사용된 모든 요소(선요소,판형요소 및 입체요소)의 자재목록표와 중량집계표를 요소종류별, 재질종류별, 단면형상별로 일목요연하게 정리합니다.
B.O.M 기능은 초기 견적설계시 예상물량을 산출하거나 구조설계가 완료된 구조물의 부재중량을 알 수 있으므로 Design의 Optimum Design기능을 이용한 최적설계시 효과적으로 활용할 수 있습니다.
주요기능
- 재질별/단면번호별 자재목록표 작성
- 부재길이, 표면적(Painting area), 중량, 체적의 자동산출
- 철골부재의 경우 압연형강(Rolled section)와 용접제작형강(Built-up section)을구분하여 작성
- 용접제작된 철골부재의 경우 부재제작시 사용된 철판의 두께별 면적과 중량을 자동산출
- 콘크리트재를 사용한 부재의 경우 콘크리트의 체적(Volume) 산정
- 재질종류별로 모든 요소형태에 대해 모델 전체의 중량집계표 제공
- 모델 전체의 중량집계표 제공
B.O.M 출력 양식
Beam - Truss Element BOM type1 : 선부재에 대해서 단면번호, 단면이름, 재질에 따라 분류
Beam - Truss Element BOM type2 : 선요소에 대해서 단면이름, 재질별로 분류
Beam - Truss Element BOM type2 : 선요소에 대해서 단면이름만으로 분류
Built - up Plate BOM type1 : 용접제작 선요소를 구성하는 철판에 대해 두께 및 재질별로 분류
Built - up Plate BOM type2 : 용접제작 선요소를 구성하는 철판에 대해 두께만으로 분류
Plate type Element BOM : 판형요소에 대해서 두께 및 재질별로 분류
Solid Element BOM : 입체요소에 대해 재질별로 분류
BOM by Material : 재질별 총 사용량에 대한 요약정리
호출
Main Menu에서 Tools > Bill of Material
사용
Bill Of Material 메뉴를 선택하면 아래 그림과 같은 대화상자가 나타납니다.
리스트 박스에는 현재 사용된 요소들에 따라서 출력 가능한 BOM 출력 양식들의 리스트가 나타나게 됩니다. 사용되지 않은 요소에 대해서는 목록이 나타나지 않습니다.
저장될 파일 이름을 버튼을 통해 지정하거나 "File Name"에 직접
기입합니다.
버튼을 누르면 파일이 저장되면서 내용이 자동으로 Text Editor를 통해 보여지게 됩니다.

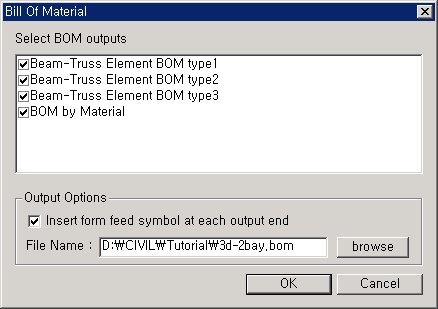

Bill Of Material 대화상자
