Renumbering

기존의 요소(절점)번호를 전체좌표계와 각 축방향에 우선순위를 부여하여 정렬시킵니다.

Main Menu에서 Model > Elements > Renumbering

Tree Menu의 Menu 탭에서 Geometry > Elements > Renumbering

Icon Menu에서 Renumber Element ID 클릭

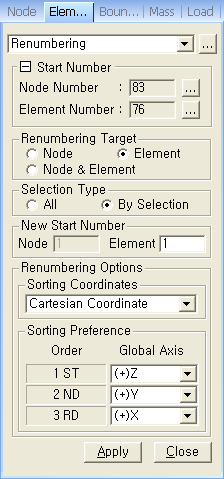

Renumbering의 우측 : Element Table 표시

Start Number

이 명령에서는 사용되지 않습니다.



Renumbering Target

Node : 절점번호를 재부여하는 경우

Element : 요소번호를 재부여하는 경우

Node & Element : 절점과 요소번호를 재부여하는 경우



Selection Type

All : 모든 요소(절점)를 대상으로 하는 경우

By Selection : 선택된 요소(절점)를 대상으로 하는 경우



New Start Number

Node : 새롭게 시작 될 절점번호

Element : 새롭게 시작 될 요소번호

Renumbering Option

Cartesian Coordinate : 직교좌표계를 적용, 전체좌표계(GCS)를 기준으로 정렬

1st : 요소(절점)번호 부여시 가장 우선이 되는 좌표축 설정

2nd : 두번째로 우선이 되는 좌표축 설정

3rd : 나머지 좌표축 설정

Cylindrical Coordinate : 원통좌표계를 적용, 사용자가 직접 정의한 원통좌표계를 기준으로 정렬
