Section 클릭Section (Value)
기능
선요소(Truss, Tension-only, Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을 입력합니다.
Value 탭에서는 단면특성(단면적, 단면2차모멘트, 비틀림상수 등)을 사용자가 직접 입력하여 단면을 정의합니다. 입력방법은 아래와 같이 3가지가 있습니다.
정형화된 단면형상에 대한 주요치수를 입력하여 단면성질을 자동으로 계산한 다음, 계산된 각 단면성질을 수정하여 입력하는 방법
모든 단면성질 데이터를 사용자가 직접 입력하는 방법
SPC에서 작성한 단면데이터를 Import하여 입력하는 방법
호출
Main Menu에서 Model > Properties > Section
Tree Menu의 Menu 탭에서 Geometry > Properties > Section
Property
Toolbar에서 Section 클릭
입력

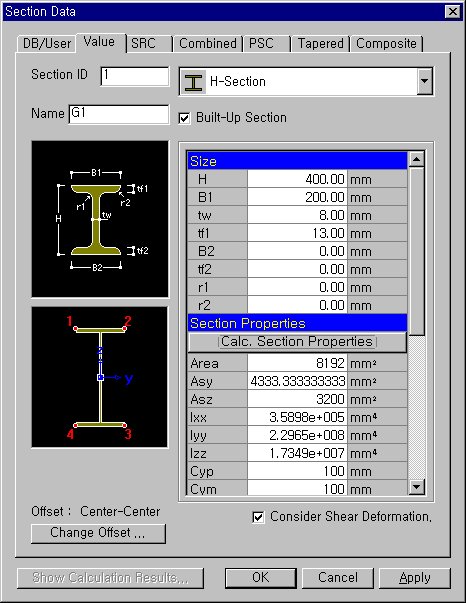

Section - Value 대화상자
Built-up Section
부재 제작방법을 구분합니다. Rolled Beam인 경우 또는 Built-up Girder인 경우에 따라 설계시 적용되는 계수가 달라집니다. Design 기능의 사용과 관계가 있으며, 해석상에는 영향을 끼치지 않습니다.
Note
부재가 용접제작형강(Built-up Section)인 경우 Check 하며, 압연형강인 경우에는 비워둔다. 이 데이터는 철골부재의
강도검증이나 자재목록표 작성시 참조된다.
Size
단면계산에 사용할 단면치수를 입력합니다. 단면치수를 입력하지 않고 강성데이터만 입력하여도 해석을 수행할 수 있습니다.
H, B1, ... : 대화상자 좌측의 단면치수 입력안내도를 참조하여 치수를 입력
Section Property
구조해석에 적용될 단면특성값을 입력합니다.
: 버튼을 클릭하면
Size에서 입력한 단면치수를 이용하여 단면특성값을 계산합니다.
SPC를 이용한 단면입력
구조해석에 적용될 단면특성값을 입력합니다.
|
임의형상단면 Import |
버튼을 클릭하여 *.sec 파일을 Import합니다. 단면데이터를 불러들여오면 SPC에서 계산된 단면상수와 형상이 입력됩니다. SPC의 단면정의 방법은 Plane Type과 Line Type이 있습니다. Line Type으로 정의한 단면을 Import 하였을 경우에 단면상수의 계산방법을 선택할 수 있습니다. Plane Type의 경우에는 프로그램 내부적으로 Solid Model을 생성하여 FEM 방식으로 계산됩니다. FEM : Line Type으로 작성한 단면을 길이 방향으로 Extrude하여 단위길이의 Plate Model을 생성합니다. 이 모델에 단위하중을 가하여 그 결과로 단면상수를 계산합니다. 두께가 두꺼운 단면의 경우에 적합합니다. Equation : 전단흐름(Shear Flow)를 이용한 계산식을 적용하여 비틀림상수를 계산합니다. 두께가 얇은 박판의 비틀림상수 계산에 적용합니다. Note |
.gif)
.gif)
를 선택하여 기능을 호출합니다.
: 임의형상의 단면을
midas Civil으로 불러들여 사용하기 위해서는 SPC 에서 파일형식을 *.sec로 저장해 두어야 합니다.
