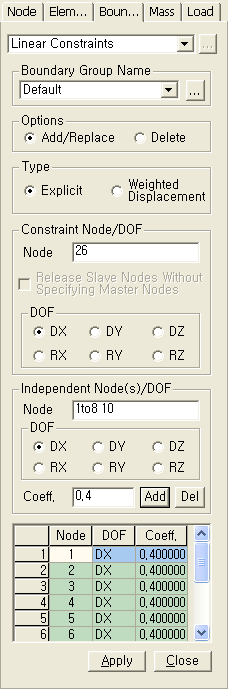

Boundary Group Name

입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.

Options

Add/Replace : 임의 절점을 종속절점으로 신규 지정하거나 기존의 종속관계를 변경할 경우

Delete : 임의 절점의 종속관계를 해제할 경우

Type

Explicit : 일반적인 구속 조건식을 설정합니다.

Weighted Displacement : 같은 자유도간의 구속 조건식을 설정할 경우에 사용합니다.

Constraint Node/DOF

Node : 종속절점번호를 입력합니다. 종속절점번호는 키보드로 직접 입력하거나 입력란을 한번 클릭한 후, 마우스커서로 해당절점을 지정하여 입력할 수도 있습니다.

Release Slave Nodes without Specifying Master Nodes : 교대 배면 흙의 비중, 일반적으로 2.65를 사용합니다.

DOF : 자유도 성분을 선택합니다.

Independent Node(s)/DOF(or Weight(s))

• Type이 Explicit인 경우

Node : Select 기능을 이용해 주절점을 선택합니다.

DOF : 자유도 성분을 선택합니다.

Coeff. : 자유도간의 상호 관계를 정의하기 위해, 독립 절점의 변위에 적용할 계수를 입력합니다.

Note
Coefficient는 다음의 경우 길이단위의 변화에 따라 값이 변환된다.

1. Constraint Node의 자유도가 이동자유도(DX,DY,DZ)중의 하나이고 Independent Node의 자유도가 회전자유도(RX,RY,RZ)중 하나일 때.

2. 1과 반대인 경우 즉 Constraint Node의 자유도가 회전자유도이고, Independent Node의 자유도가 이동자유도일 때.

둘다 회전자유도이거나 이동자유도인 경우, Coefficient는 무차원의 수임.(단위변환에 관계 없음)Weighted Displacement 타입의 Weight는 항상 무차원 수임. (단위변환에 관계 없음)

• Type이 Weighted Displacement인 경우

Node : Select 기능을 이용해 주절점을 선택합니다.

Weight : 자유도간의 상호 관계를 정의하기 위한 가중치를 입력합니다.
