FCM Camber Graph View

• 기능

FCM 공법으로 시공단계해석을 수행한 교량의 캠버관리도를 출력합니다.

• 호출

  Main Menu에서 Results > FCM Camber > FCM Camber Graph View

  Tree Menu의 Menu 탭에서 Results > FCM Camber > FCM Camber Graph View

• 사용

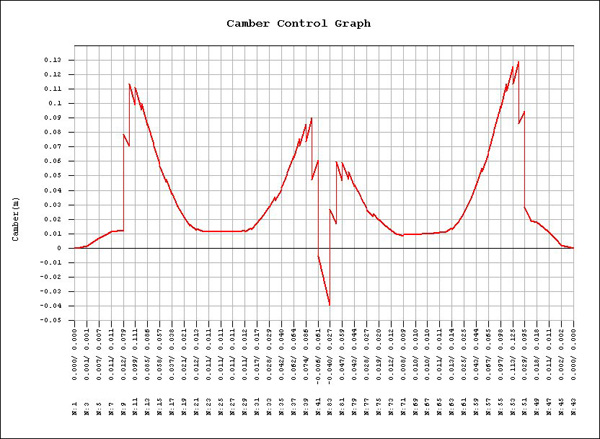

그래프에서 X축은 교량의 형상에 따른 절점위치이고 Y축은 해당위치에서 고려해야 할 캠버량입니다.

절점번호의 상부에는 절점별로 2개의 수치를 출력하고 있습니다. 상부의 값은 거푸집 설치시 고려해야 할 캠버값이며, 하부의 값은 콘크리트를 타설하여 거푸집을 해체한 후 해당 절점에 발생되어야 할 변위입니다.

위의 조건을 만족하면 시공단계의 진행에 따라 추가되는 하중에 의해 처짐이 증가되어 완공시에는 주거더와 연결된 모든 처짐은 '0'이 되고 교량의 상부구조는 수평상태를 이루게 됩니다.

FCM Camber Graph 화면에서 마우스의 우측 버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
