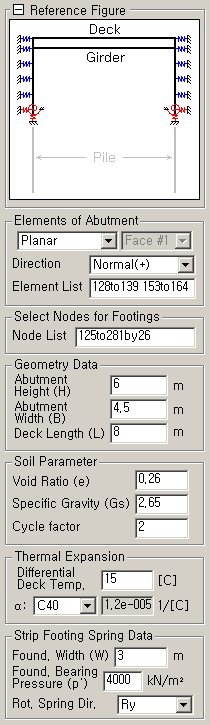

Elements of Abutment

Direction : Elastic Link의 배치방향을 선택합니다.

Element List : 교대 배면의 지반스프링을 입력할 요소선택

• 보요소에 스프링을 설치할 경우에 사용할 수 있는 단면은 Solid Ractangle(), Box() 두가지로 제한됩니다.

• Beta Angle이 입력된 보요소 교대의 종방향 길이는 투영길이()로 계산되며, 이 길이는 Footing의 종방향 길이에도 적용됩니다.

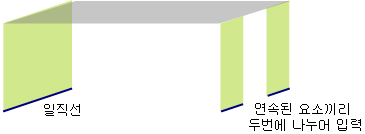

Select Nodes for Footing

• 기초부의 지반스프링을 연결할 절점을 선택합니다.

• 기초부에 해당하는 절점은 일직선상에 있어야 합니다.

• 일직선상에 있는 절점이라도 요소가 연속되지 않으면, 연속된(2개 이상) 절점만 선택하여 지반스프링을 입력합니다.

• Solid요소로 모델링한 경우에는 교대/기초 폭의 중앙부에 절점이 생성되도록 해야 하며, 아래 그림에서 파란색으로 표시한 부분의 절점을 선택합니다.

Geometry Data

Abutment Height (H) : 교대 높이

Abutment Width (B) : 교대 너비

Deck Length (L) : 바닥판의 종방향 길이

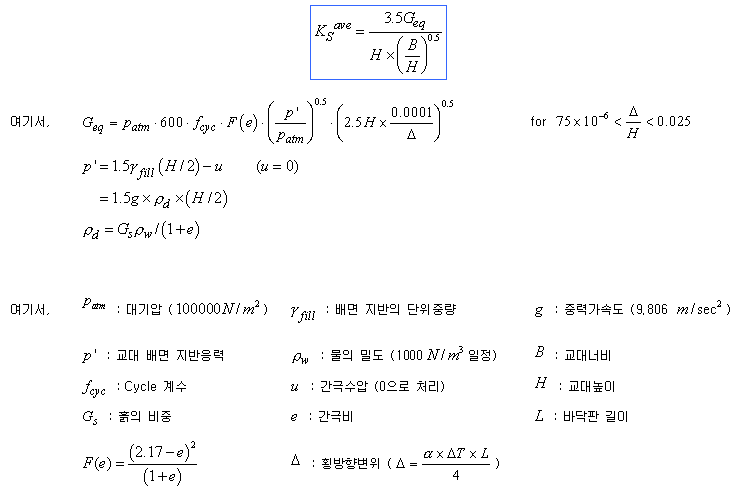

Soil Parameter

Void Ratio (e) : 교대 배면 흙의 간극비

Specific Gravity (Gs) : 교대 배면 흙의 비중, 일반적으로 2.65를 사용합니다.

Cycle factor (fcyc) : [Cosgrove et al (2001)]과 cycle에 따른 공극률의 감소로 2의 값으로 정의합니다. 온도하중에 의해 상부구조가 팽창/수축되고, 일체화된 교대도 함께 변형하게 됩니다. 이 Cycle이 무한히 반복될 때의 상태를 경험식으로 표현할 때, 사용되는 상수입니다.

Thermal Extension

Differential Deck Temp. : 바닥판의 온도증가량

α : 바닥판의 열팽창계수

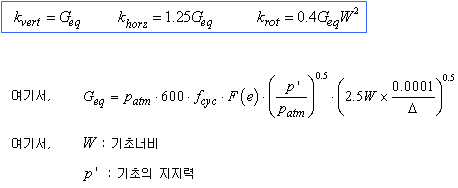

Strip Footing Spring Data

Found. Width (W) : 기초폭

Found. Bearing Pressure (p') : 기초 지지력

Rotation Direction : 기초의 회전방향. 기초의 길이방향이 y라면 Ry를 선택합니다.

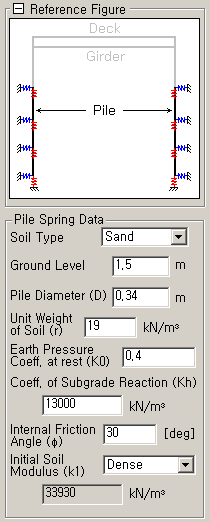

Pile Spring Data

Soil Type : Sand / Soft Cray / Stiff Cray의 세가지로 구분할 수 있으며, 선택하는 토사의 종류에 따라 강성계산 방법이 달라집니다. 아래의 스프링강성 계산방법을 참조하시기 바랍니다.

Ground Level : 지표면의 Z좌표

Pile Diameter(D) : 말뚝의 지름

Unit Weight of Soil(γ) : 흙의 단위중량

Earth Pressure Coeff. at rest(K0) : 정지토압계수

Coeff. of Subgrade Reaction(Kh) : 지반반력계수

Internal Friction Angle (Φ) : 흙의 내부마찰각

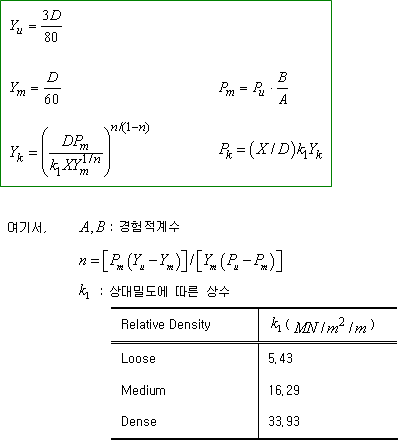

Initial Soil Modulus(k1) : 상대밀도에 따라 결정되는 상수로 말뚝의 수평방향 비선형 탄성스프링의 강성결정에 사용됩니다. 아래의 k점과 m점의 정의 부분을 참조하시기 바랍니다.

임의 깊이 X에서 횡변위 Y와 단위길이당 지반반력(kN/m)의 관계는 왼쪽의  그래프와 같은 관계를 가집니다.

임의 깊이 X(즉, 지반스프링의 위치)에서 Pk, Pm, Pu, Yk, Ym, Yu의 값이 정의됩니다.

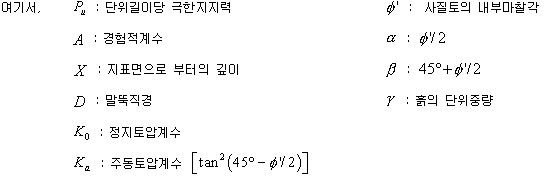

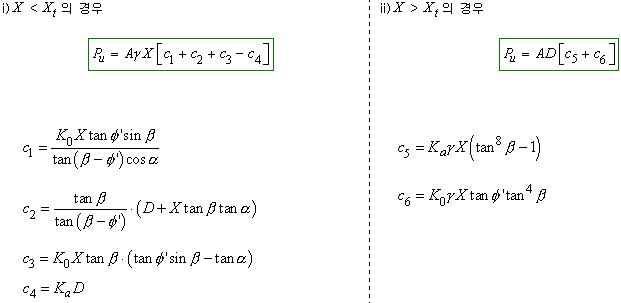

지반의 종류에 따라 Pu를 정의하는 계산방법이 달라지며, Pk, Pm, Yk, Ym, Yu 의 위치는 Pu를 통해 동일한 방법으로 계산됩니다.

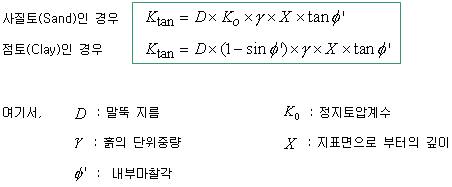

계산방법은 크게 Sand와 Clay로 분류되며, J값을 다르게 적용하여 Soft Clay와 Stiff Clay로 구분합니다.
