Design Code

철골부재의 강도검증 수행시 적용할 설계기준(Design Code)과 설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부를 설정합니다.

Main Menu에서 Design > International Design > Steel Design > Design Code

Tree Menu의 Menu 탭에서 Design > International Design > Steel Design > Design Code

다음과 같은 대화상자를 통하여 입력합니다.

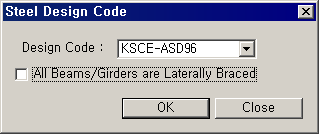

Steel Design Code 대화상자



Design Code

철골부재 설계기준[Default = KSCE-ASD96] (Note 1 참조)



All Beams/Girders are Laterally Braced

설계대상 구조물에 포함된 수평부재(보 또는 거더)의 횡지지 여부 선택 (Note 2 참조)



: 입력한 값이나 선택사항을 적용하고 대화상자를 닫습니다.

: 입력한 값이나 선택사항을 적용하지 않고 대화상자를 닫습니다.

Note 1
사용자가 설계기준을 입력하지 않으면 대한토목학회의 강구조계산규준(KSCE-ASD96)을 적용한다.

적용 가능한 철골부재 설계기준은 다음과 같다. (상세보기)

- 대한토목학회의 강구조계산규준(KSCE-ASD96)

-  AASHTO-LRFD02 (American Association of State Highway and Transportation Officials, LRFD Bridge Design Specification Section 6 Steel Structures, 2002)

- AASHTO-LFD96 (American Association of State Highway and Transportation Officials, LRFD Bridge Design Specifications for Highway Bridges, Sixteenth Edition, Section 8 : Reinforced Concrete, 1996)

- AASHTO-ASD96(American Association of State Highway and Transportation Officials, ASD Bridge Design Specifications for Highway Bridges, Sixteenth Edition, Section 8 : Reinforced Concrete, 1996)

- 미국 강구조협회 하중저항계수설계법(AISC-LRFD2K)

- 미국 강구조협회의 하중저항계수설계법(AISC-LRFD93)

- 미국 강구조협회의 허용응력설계법(AISC-ASD89)

- 영국 강구조 한계상태 설계기준(BS5950-90)

- 중국 도로교함 설계법 (JTJ025-86, Jiao Tong bu Jian she bia zhun, Specifications for Design of Steel Struecture,  1986)

- 인도국가표준 강구조 설계기준(IS:800-1984)

- 대만 철골설계 규준(TWN-BRG-LSD90)

- 대만 철골설계 규준(TWN-BRG-ASD90)



Note 2
철골 거더(Girder)와 보(Beam)의 상부 압축측 플랜지가 콘크리트 바닥판 요소와 전단 연결재(Shear Connector) 등으로 연결된 경우에는 부재 전체가 횡지지된 것으로 간주할 수 있다. 이 항목이 선택되면 "Unbraced Length(L,Lb)" Dialog Bar에서 Laterally Unbraced Length(Lb) 입력란이 비활성화 되며, Lb = 0으로 모든 부재에 적용된다.



Note 3

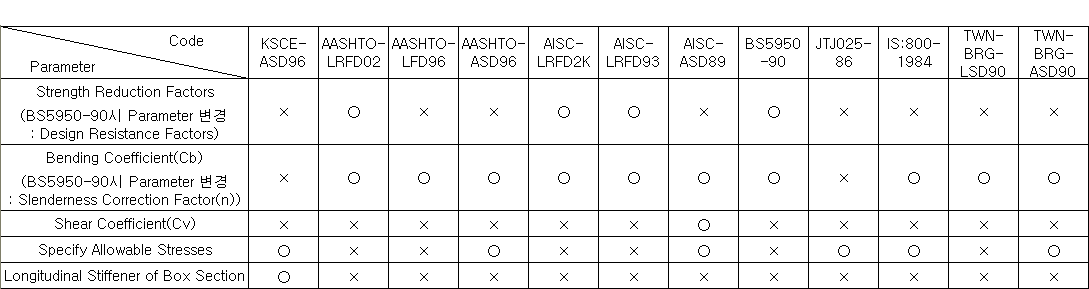

철골부재 설계 시 입력변수의 설계기준별 사용여부 (상세보기)
