Point Spring Supports

Point Spring Supports

▒ 기능

구조해석 과정에 적용할 구조해석 형식 등 기본적인 데이터를 입력합니다.

▒ 호출

메인 메뉴에서 [Boundary] 탭 > [Spring Supports] 그룹 > [Point Spring Supports]

▒ 입력

Point Spring Supports의 우측 : Point Spring Support Table 표시

Boundary Group Name

입력한 경계조건을 포함할 Boundary Group을 선택합니다. Group 지정이 불필요한 경우 "Default"를 선택합니다. Boundary Group을 추가생성하거나 수정하기 위해서는 버튼을 클릭하여 "Define Boundary Group" 대화상자를 호출합니다.

Options

Add : 임의의 절점에 스프링강성을 신규 또는 추가 입력할 경우 지정

Replace : 임의의 절점에 이미 입력되어 있는 스프링강성을 대체 입력할 경우 지정

Delete : 임의의 절점에 이미 입력되어 있는 스프링강성을 해제할 경우 지정

Point Spring

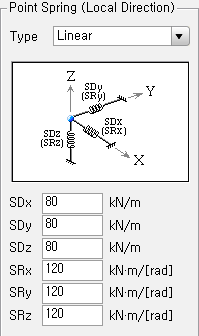

Linear Type : 선형 탄성 강성 스프링을 입력합니다.

SDx : 전체좌표계 X축(절점좌표계가 지정된 경우 절점좌표계 x축) 방향의 스프링강성

SDy : 전체좌표계 Y축(절점좌표계가 지정된 경우 절점좌표계 y축) 방향의 스프링강성

SDz : 전체좌표계 Z축(절점좌표계가 지정된 경우 절점좌표계 z축) 방향의 스프링강성

SRx : 전체좌표계 X축 (절점좌표계가 지정된 경우 절점좌표계 x축) 회전방향에 대한 스프링강성

SRy : 전체좌표계 Y축 (절점좌표계가 지정된 경우 절점좌표계 y축) 회전방향에 대한 스프링강성

SRz : 전체좌표계 Z축 (절점좌표계가 지정된 경우 절점좌표계 z축) 회전방향에 대한 스프링강성


Compression/Tension Only Type : 인장전담/압축전담 탄성 스프링을 입력합니다.

Stiffness : 요소좌표계 x축방향의 인장/압축전담 스프링강성

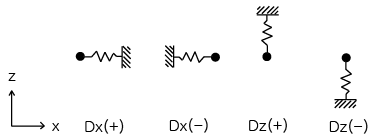

Direction : 절점좌표계를 기준으로 스프링의 배치방향을 입력합니다.

Point Spring Support의 Compression/Tension only Type은 동적해석시에 적용할 수 없다.

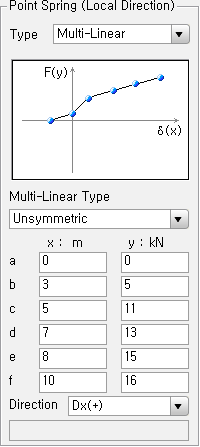

Multi-Linear Type : 다선형 탄성 스프링을 입력합니다.

Multi-Linear Type : 스프링의 인장강성과 압축강성을 대칭 또는 비대칭으로 선택하여 입력할 수 있습니다.

스프링에 압축이 발생할 때를 (+)변위로 간주합니다. 즉, 안내그림에서 1사분면에 표현되는 강성은 스프링에 압축이 작용할 때의 강성을 나타냅니다.

a ~ f : 스프링 강성의 이력을 사용자가 직접 입력합니다. 입력한 범위 이상에서는 마지막 강성(k, 기울기)을 유지합니다.

Direction : 절점좌표계를 기준으로 스프링의 배치방향을 입력합니다.

1. Point Spring Support의 Multi-Linear Type은 동적해석시에 적용할 수 없다.

2. 사용자가 입력하지 않은 외부구간은 최외곽 두점에 의한 기울기를 유지한다.
