열응력 해석을 위해 요소에 최종온도를 입력하거나 이미 입력된 온도를 수정 또는 삭제합니다.

("System Temperature" 참조)

메인 메뉴에서 [Load] 탭 > [Temp./Prestress(Type)] 그룹 > [Element Temp.]

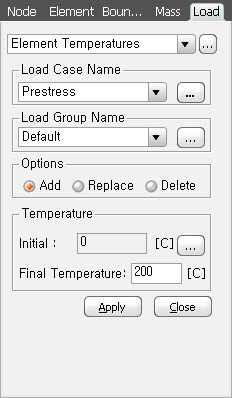

Element Temperatures 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 클릭하여 "Static Load Cases" 대화상자를 호출합니다.

Load Group Name

요소의 온도하중이 속하게 될 하중그룹을 선택합니다. 하중그룹을 추가로 입력하거나 수정하려면 우측의 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 요소온도를 신규 또는 추가 입력

Replace : 요소온도를 대체 입력

Delete : 요소온도를 삭제

Temperature

절점온도를 입력합니다.

Initial
입력되어 있는 초기온도를 표시합니다. 초기온도를 수정하려면 우측의 버튼을 클릭하여 Structure Type 대화상자를 호출합니다.

Final Temperature : 요소의 최종온도

온도하중은 초기온도와 요소의 최종온도(Final Temperature)와의 차이만큼 적용된다.
