텐던에 도입되는 프리스트레스 하중(긴장력)을 정의합니다.

이 하중은 재료 비선형 해석과 동시에 사용할 수 없습니다.

메인 메뉴에서 [Load] 탭 > [Temp./Prestress(Type)] 그룹 > [Tendon Prestress Loads]

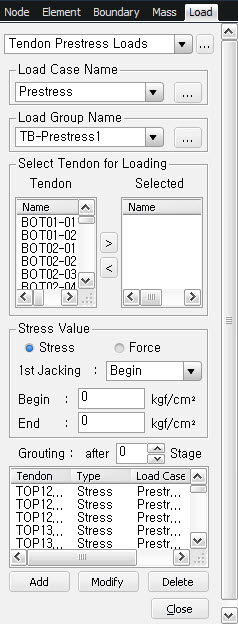

Tendon Prestress Loads 대화상자

Load Case Name

단위하중조건 선택란에서 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우에는 우측의 버튼을 클릭하여 Static Load Cases 대화상자를 호출합니다.

Load Group Name

텐던의 프리스트레스 하중을 적용할 하중그룹을 지정합니다. 새로운 하중그룹을 추가로 입력하거나 수정, 삭제가 필요한 경우에는 우측의 버튼을 클릭합니다.

Select Tendon for Loading

프리스트레스 하중을 정의할 텐던을 선택합니다. 텐던 목록에서 프리스트레스 하중을 재하하려는 텐던을 마우스로 지정하고 를 클릭하여 선택합니다. 이미 선택된 텐던을 제외하고자 할 경우에는 를 클릭합니다.

Stress Value

텐던에 도입하는 긴장력의 크기를 입력합니다. 텐던의 긴장위치는 시작점 또는 끝점이거나 두 곳 모두일 수도 있습니다.

Stress : 응력단위(단위면적당 힘)로 입력

Force : 힘의 단위로 입력

1st Jacking : 텐던의 시작점과 끝점에 긴장을 도입하는 경우 그 순서를 지정합니다. Begin을 선택하면 텐던 시작점에서 먼저 긴장하고, End를 선택하면 텐던 끝점에서 먼저 긴장합니다. Both를 선택하면 텐던의 양단을 긴장합니다.

Begin : 텐던 시작점의 긴장력(Jacking Force)

End : 텐던 끝점의 긴장력(Jacking Force)

Both : 텐던 양단의 긴장력(Jacking Force)

Grouting : after n stage`

텐던에 긴장력이 도입된 후 Duct를 Grouting하는 시기를 정의합니다. 텐던에 긴장력 도입후 n stage후에 Grouting이 되면 단면성질 계산시 환산단면적을 계산하는데, 여기에서는 이 환산단면적을 적용할 시기를 결정합니다.

버튼을 클릭하면 입력한 내용이 목록에 추가됩니다. 하중을 수정하려면 목록에서 대상을 지정하고 입력내용을 수정한 후 버튼을, 삭제하려면  버튼을 클릭합니다.
