지점침하하중을 고려한 해석을 수행하고자 할 경우에 침하조건을 입력합니다.

지점침하하중을 고려한 해석을 수행하기 위한 절차는 다음과 같습니다.

1. Settlement Group 메뉴에서 지점침하가 동시에 발생가능한 지점들을 침하 그룹으로 정의하고 각 그룹의 침하량을 입력합니다.

2. Settlement Load Cases에서 정의된 지점침하 그룹을 선택하여 하중조건을 정의합니다.

3. Perform Analysis 메뉴나 를 클릭하여 해석을 수행합니다.

4. 해석이 성공적으로 완료되면 지점침하가 가능한 경우의 수에 대해 산출된 최대, 최소값을 확인하거나, 산출된 결과를 다른 하중조건의 결과들과 조합하고 분석합니다.

메인 메뉴에서 [Load] 탭 > [Settlement/Etc.(Type)] 그룹 > [Settlement Load Case]

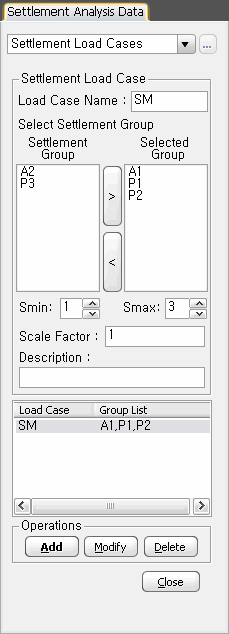

Settlement Load Cases 대화상자

Settlement Load Case

Load Case Name : 지점침하 하중조건의 이름을 입력합니다.

Select Settlement Group
지점침하그룹 목록(Settlement Group)중 조건에 사용할 지점침하 그룹을 선택합니다.지점침하그룹을 마우스로 선택하여 -> 를 클릭하여 선택합니다. 이미 선택된 지점침하그룹을 제외하고자 할 경우에는 먼저 지점침하그룹을 지정하고 <- 를 클릭하여 제외합니다.

Smin : 지점침하가 동시에 발생할 수 있는 최소 지점침하그룹 개수를 입력합니다

Smax : 지점침하가 동시에 발생할 수 있는 최대 지점침하그룹 개수를 입력합니다. 이 값은 Selected Group에 선택되어있는 지점침하 그룹의 개수보다 클 수 없습니다.

Scale Factor : 하중증감계수를 입력합니다.

Description : 지점침하하중조건에 대한 설명을 입력합니다.

Operation

: Selected Group, Smin, Smax, Scale Factor 등의 데이터를 사용하여 구성한 지점침하 하중조건을 입력합니다.

: 이미 입력된 지점침하 하중조건을 선택하여 수정합니다.

: 이미 입력된 지점침하 하중조건을 선택하여 삭제합니다.

동시 발생 부재력 확인

지점침하해석은 사용자가 정의한 경우의 수 만큼의 조건에 대해 강제변위 하중을 재하한 다음, 각 부재력 성분별(Fx, Fy, Fz, Mx, My, Mz)로 가장 불리한 값을 출력합니다. 그러므로 출력된 부재력 성분들은 발생할 수 있는 가장 불리한 결과이며, 각 성분별 결과는 같은 하중이 재하된 상태의 결과가 아닙니다.

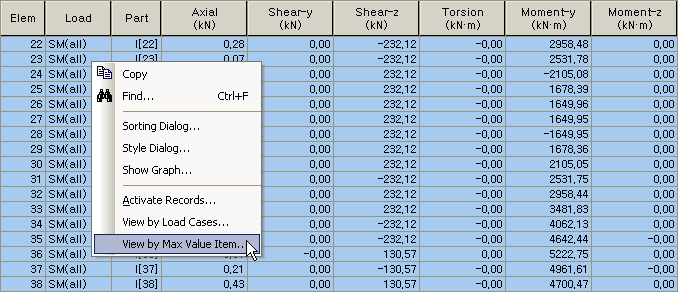

발생 가능한 최대 부재력 출력결과

부재 설계를 위해서는 동시성이 있는 결과가 필요하며, Force Table 에서 오른쪽 마우스를 클릭하여 나타나는 View by Max value Item 메뉴로 동시발생부재력을 확인할 수 있습니다. "Component" 열에서 나타낸 성분이 최대/최소 값이 되도록 하는 하중상태에서 발생한 그외 성분별 부재력을 나타낸 것입니다.

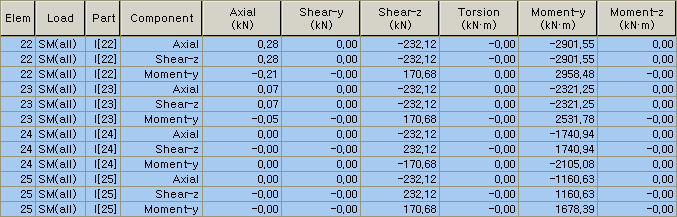

동시발생 부재력 출력결과

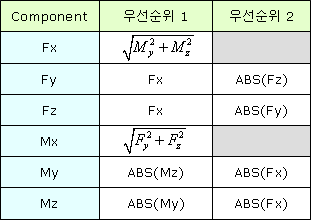

각 부재력 성분별 최대/최소 값을 출력하도록 하는 발생조건이 여러가지인 경우가 발생할 수 있습니다. 지점침하 하중조건이 포함된 하중조합을 이용하여 부재 설계를 하는 경우에 의미있는 조합을 추출하기 위해서 다음과 같은 방법을 사용합니다.
