수화열 저감의 목적으로 사용하는 파이프 쿨링은 콘크리트 구조물 속에 파이프를 매설하고, 그 안으로 온도가 낮은 유체가 지나가면서 열교환이 일어나게 하여 수화열로 인한 온도상승을 감소시켜 줍니다. 여기서의 열교환은 파이프 표면과 지나가는 유체 사이의 대류로 인한 것입니다.

메인 메뉴에서 [Load] 탭 > [Heat of Hydration(Type)] 그룹 > [Pipe Cooling]

: 신규로 파이프 쿨링 그룹을 입력하고자 할 경우에 클릭

: 이미 입력된 파이프 쿨링 그룹을 수정하고자 할 경우에 클릭

: 이미 입력된 파이프 쿨링 그룹을 삭제하고자 할 경우에 클릭

: 대화상자를 닫을 클릭

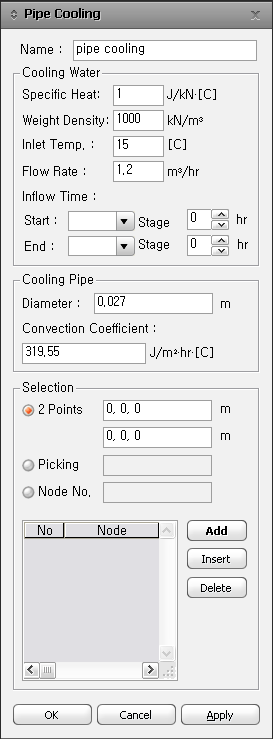

Name : 파이프쿨링 그룹의 이름을 입력

Cooling Water

Specific Heat : 물의 비열

Density : 물의 밀도

Inlet Temp : 입구부 물의 온도

Flow Rate : 단위 시간당 유량

Inflow Time : 파이프쿨링 시간

Start : 시작 시간

End : 종료 시간

Cooling Pipe

Diameter : 파이프의 직경

Convection Coefficient : 대류계수

일본콘크리트공학협회에서 추천한 유수대류계수는 대류계수를 유속의 함수로 표현하였으며, 유속이 20~60 cm/sec일 때의 유수대류계수는 다음과 같다

h_p=4.75u+43.0 (여기서, u = 냉각수의 유속(cm/sec))

Selection

파이프가 지나가는 절점의 경로를 입력. 절점은 유체의 흐름순서 대로 입력

2 Point : 2점을 연결하여 중간에 있는 절점을 입력

Picking : 마우스를 사용하여 해당하는 절점을 입력

Node No. : 사용자가 직접 절점번호를 입력
