부재의 마감에 의한 하중을 자동계산하여 입력하거나 이미 입력된 마감재 하중을 수정 또는 삭제합니다.

메인 메뉴에서 [Load] 탭 > [Static Loads(Type)] 그룹 > [Finishing Material Loads]

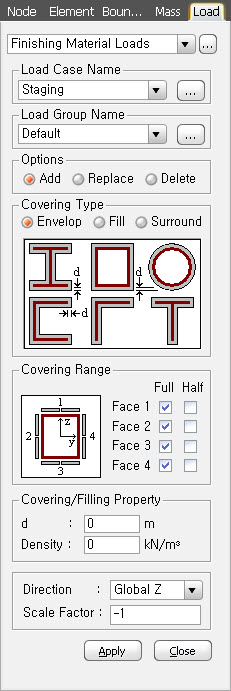

Finishing Material Loads 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.

Load Group Name

입력한 하중데이터를 포함할 Load Group을 선택합니다. Group 지정이 불필요한 경우는 "Default"를 선택합니다. Load Group을 추가생성하거나 수정하려면 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 임의의 요소에 마감재하중을 신규 또는 추가 입력할 경우 지정

Replace : 임의의 요소에 이미 입력되어 있는 마감재하중을 대체 입력할 경우 지정

Delete : 임의의 요소에 이미 입력되어 있는 마감재하중을 삭제할 경우 지정

Covering Type

마감의 적용방식을 지정합니다. (안내그림 참조)

Covering Range

안내그림을 참조하여 요소의 각 면에 적용되는 마감재 부착 범위를 지정합니다.

Covering/Filling Property

d : 마감두께

Density : 마감재의 단위 중량

Direction : 마감재 하중의 적용방향 (Global X, Y, Z 중 택일)

Scale Factor : 마감재 하중의 증감계수
