판요소, 평면응력요소, 평면변형요소, 축대칭요소, 입체요소의 면 또는 변상에 압력하중(Pressure Loads)을 입력하거나 이미 입력된 하중을 수정 또는 삭제합니다.

압력하중은 등분포형태(Uniform Pressure)와 선형비균일분포형태(Linearly Distributed Pressure)로 입력되며 프로그램 내부에서 등가의 절점력으로 치환되어 고려됩니다.

판요소와 평면응력요소에서 압력하중은 전체좌표계와 요소좌표계 기준으로 면 또는 변에 입력됩니다. 재하방향은 면에 입력하는 경우 주어진 좌표계의 축방향이 되고 변에 입력하는 경우는 각 변에 수직방향(면내방향)으로 입력됩니다. 그 때 요소의 바깥쪽에서 변쪽으로 작용하는 방향이 양(+)의 방향이 됩니다. 반대방향으로 입력할 경우에는 하중값을 음(-)의 부호로 입력합니다. 변에 압력하중을 재하하는 경우는 단위면적당 하중값을 입력합니다.

평면변형요소 외 축대칭요소에서 압력하중은 각 변에 수직방향(면내방향)으로 입력되며, 재하방향은 요소의 바깥에서 요소변 쪽으로 작용하는 방향이 양(+)의 방향이 됩니다. 변에 압력하중을 재하하는 경우는 단위길이당 하중값을 입력합니다.

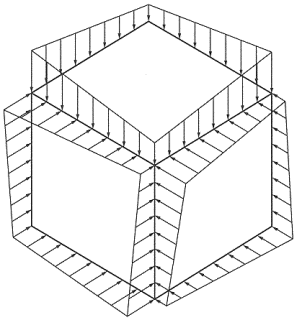

입체요소에서 압력하중은 각 면에 수직방향으로 입력되며, 재하방향은 요소의 바깥에서 요소면 쪽으로 작용하는 방향이 양(+)의 방향이 되고, 반대방향으로 입력할 경우에는 입력값을 음(-)의 부호로 입력합니다.

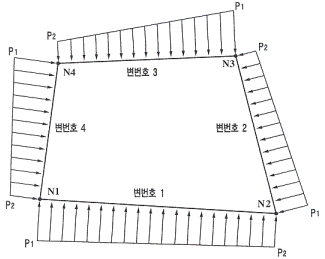

각 요소에 작용하는 압력하중

메인 메뉴에서 [Load] 탭 > [Static Loads(Type)] 그룹 > [Pressure Loads]

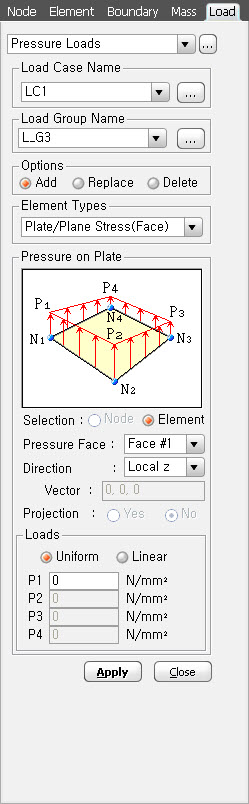

Pressure Loads 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 클릭하여 "Static Load Case" 대화상자를 호출합니다.

Load Group Name

하중그룹 선택란에서 원하는 하중그룹을 지정합니다. 추가로 하중그룹을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : 압력하중을 신규 또는 추가 입력할 경우 지정

Replace : 이미 입력되어 있는 압력하중을 대체 입력할 경우 지정

Delete : 이미 입력되어 있는 압력하중을 삭제할 경우 지정

Element Type

압력하중을 재하할 요소의 종류를 선택하고 하부의 안내그림을 참조하여 하중의 작용방향 또는 작용변, 작용면을 요소의 종류별로 지정합니다.

Plate/Plane stress : 판요소 또는 평면응력요소

Face : 판요소나 평면응력요소의 면에 재하하는 경우

Edge : 판요소나 평면응력요소의 변에 재하하는 경우

Solid(Face) : 입체요소

Plane Strain : 평면변형요소

Axisymmetric : 축대칭요소

Pressure on Plate (Plane Strain, Axisymmetric, Solid) Faces

요소의 종류별로 압력하중을 입력하려는 위치와 방향을 지정합니다.

Selection
압력하중을 재하할 위치를 지정하는 방법을 선택합니다.

Node : 절점을 지정(변에 하중을 입력하거나 입체요소인 경우)

Element : 요소를 지정

Pressure Edge
판형요소의 경우 압력하중을 재하할 변을 지정합니다. 지정된 변은 화면에 점선으로 표시됩니다.

Pressure Face
입체요소의 경우 압력하중을 재하할 면을 지정합니다. 지정된 면은 화면에 점선으로 표시됩니다.

Direction

Normal : 입체요소의 면에 수직한 방향으로 압력하중 재하

Local x : 요소좌표계 x축방향으로 압력하중 재하

Local y : 요소좌표계 y축방향으로 압력하중 재하

Local z : 요소좌표계 z축방향으로 압력하중 재하

Global X : 전체좌표계 X축방향

Global Y : 전체좌표계 Y축방향

Global Z : 전체좌표계 Z축방향

Vector : 임의의 방향으로 방향벡커를 정의하여 압력하중 재하

Projection

판요소와 입체요소의 면에 전체좌표계의 축방향으로 압력하중을 재하할 때 투영면적의 적용여부를 지정합니다.

Yes : 압력하중을 하중 작용방향에 대한 투영면적으로 재하

No : 압력하중을 하중 재하면적에 재하

Loads

하중의 재하형태를 지정하고 압력하중값을 입력합니다.

Uniform : 압력하중을 등분포(Uniform)형태로 재하합니다.

Linear : 압력하중을 선형분포(Linear Varying)형태로 재하합니다.

P1, P2, P3, P4 : 면 또는 변의 압력하중값
