Load Cases/Combinations

결과를 출력하려는 하중조건이나 하중조합조건을 선택합니다.

교량구조물의 시공단계별 해석을 수행한 경우 다음과 같은 하중조건이 자동생성되어 해석결과가 별도로 저장됩니다. "Combinations"에서 자동생성된 하중조건들을 조합하여 하중조합조건을 생성하면 각 시공단계 및 시공단계의 Min/Max에 대하여 자동생성된 하중조건 및 추가 입력한 하중조합조건에 대한 결과를 확인할 수 있습니다.

Dead Load : 자중(Self Weight)을 포함한 고정하중에 대한 해석결과

Erection Load : 시공단계해석을 정의할 경우(Construction Stage Analysis Control Data) 고정하중에서 제외시킨 하중에 대한 해석결과

Tendon Primary : 텐던의 긴장력에 의해 발생되는 해석결과

Tendon Secondary : 텐던의 긴장력과 교량구조물의 부정정 조건에 의해 발생되는 해석결과(2차 응력)

C&S Primary : 크리프, 건조수축에 의해 발생되는 해석결과

C&S Secondary :  크리프, 건조수축과 교량구조물의 부정정 조건에 의해 발생되는 해석결과(2차 응력)

Summation : 위의 조건을 모두 합한 해석결과

Final Stage에서는 자동생성된 하중조건에 대한 해석결과는 확인할 수 없으며, 추가 입력한 하중조합조건에 대한 해석결과의 확인이 가능합니다.

Step List

시공단계별 해석이나 기하비선형 해석을 수행한 경우 해석결과 확인을 원하는 스텝을 선택합니다. 여러개의 스텝을 복수로 선택하여 한개의 그래프로 출력할 수 있습니다.

Load Case/Combination

하중조건이나 하중조합조건을 선택합니다.

Diagram Type

그래프로 출력할 해석결과를 지정합니다. 수직응력(Normal Stress)과 부재력(Force) 중 택일합니다.

X-Axis Type

그래프의 X축 표현방식을 선택합니다.

Distance : 시점으로부터의 거리를 적용

Node : 절점순서를 적용 (non-scale)

Bridge Girder Elem. Group

출력을 원하는 거더가 할당된 요소그룹을 선택합니다.

1
Bridge Wizard를 이용하여 모델링한 경우 주거더는 "Bridge Girder"라는 이름의 요소그룹으로 자동지정된다.

Components to combine

원하는 그래프로 출력하려는 응력성분 또는 부재력 성분을 선택합니다. 응력성분을 복수선택한 경우 항목별 응력이 조합되어 발생하는 최대 수직응력을 출력합니다.

Sax: 축방향 응력

+Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 양(+)의 방향 단면에 발생된 휨응력

-Sby : 요소좌표계 z축에 대한 휨모멘트에 의해 요소좌표계 y축의 음(-)의 방향 단면에 발생된 휨응력

+Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 양(+)의 방향 단면에 발생된 휨응력

-Sbz : 요소좌표계 y축에 대한 휨모멘트에 의해 요소좌표계 z축의 음(-)의 방향 단면에 발생된 휨응력

Combined(Axial+Moment) : 1, 2, 3, 4번 위치의 조합응력

Fx : 요소좌표계 x축방향 축력

Fy : 요소좌표계 y축방향 전단력

Fz : 요소좌표계 z축방향 전단력

Mx : 요소좌표계 x축에 대한 비틀림 모멘트

My : 요소좌표계 y축에 대한 휨모멘트

Mz : 요소좌표계 z축에 대한 휨모멘트

Allowable Stress Line

Diagram Type에서 'Stress'를 선택한 경우 허용응력선의 표시여부를 지정합니다.

Draw Allowable Stress Line : 허용 응력선의 출력 여부 지정

Comp. : 허용 압축응력

Tens. : 허용 인장응력

Generation Option

Current Stage-Step : 현재 시공단계 또는 스텝에 대한 결과를 그래프로 출력

Stages (Last Step) : 여러개의 시공단계에 대한 그래프를 일괄 출력

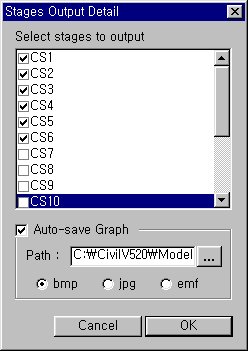

: 출력할 시공단계를 지정하는 Stage Output Detail 대화상자를 호출합니다.

Select stages to output

Diagram을 작성할 시공단계에 check합니다. Diagram은 각 시공단계의 Last Step을 적용하여 작성합니다.

Auto-save graph

각 diagram을 그림파일로 자동저장하기 위해 경로와 파일명 및 그림파일의 형식을 지정합니다.

Context Menu

Bridge Girder Stress Diagram 화면에서 마우스의 우측 버튼을 클릭하면 다음과 같은 Context Menu가 호출됩니다.
