열응력해석을 위해 보요소 또는 판요소의 상단 및 하단에 온도차(Temperature Difference)를 입력하거나 이미 입력된 온도차를 수정 또는 삭제합니다.

온도구배하중 해석은 굽힘강성을 고려할 수 있는 보요소와 판요소에 대해서만 수행가능하며, 보요소의 경우에는 요소좌표계를 기준으로 y축과 z축의 최외곽부에 대한 온도차와 거리를 입력하게 되고, 판요소의 경우는 판의 상부면과 하부면의 온도차와 판두께를 입력함으로써 온도구배하중을 고려할 수 있게 됩니다. 이때 온도구배하중은 다음과 같은 등가모멘트를 발생시키게 됩니다.

Case 1 : 보요소의 경우

Case 2 : 판요소의 경우

여기서 α는 선팽창계수이며, E는 탄성계수, I는 보요소의 해당축에 대한 단면2차모멘트, ΔT는 최외곽부에서의 온도차, h는 보요소 단면의 최외곽부간의 거리, t는 판요소의 두께, ν는 Poisson's Ratio를 각각 의미합니다

메인 메뉴에서 [Load] 탭 > [Temp./Prestress(Type)] 그룹 > [Temp.Gradient]

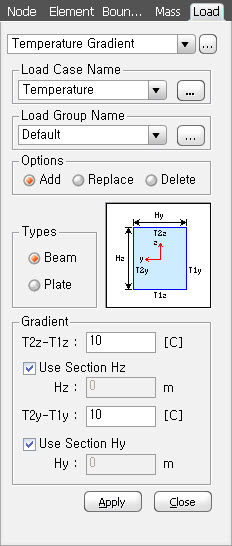

Temperature Gradient 대화상자

Load Case Name

단위하중조건 선택란에서 원하는 하중조건을 지정합니다. 추가로 하중조건을 입력하거나 수정, 삭제가 필요한 경우 우측의 버튼을 이용합니다.

Load Group Name

요소의 온도하중이 속하게 될 하중그룹을 선택합니다. 하중그룹을 추가로 입력하거나 수정하려면 우측의 버튼을 클릭하여 "Define Load Group" 대화상자를 호출합니다.

Options

Add : Temperature Gradient를 신규 또는 추가 입력할 경우 지정

Replace : 이미 입력되어 있는 Temperature Gradient를 대체 입력할 경우 지정

Delete : 이미 입력되어 있는 Temperature Gradient를 삭제할 경우 지정

Types, Gradient

Temperature Gradient를 입력할 요소종류를 선택하고 안내그림을 참조하여 데이터를 입력합니다.

Beam : 보요소일 경우 지정

T2z - T1z : 요소좌표계 z축 방향의 최외단간의 온도차

Use Section Hz : 단면정보의 치수를 그대로 적용

Hz : 요소좌표계 z축 방향의 최외단간의 거리

T2y - T1y : 요소좌표계 y축 방향의 최외단간의 온도차

Use Section Hy : 단면정보의 치수를 그대로 적용

Hy : 요소좌표계 y축 방향의 최외단간의 거리

Plate : 판요소일 경우 지정

T2z - T1z : 요소좌표계 z축 방향의 최외단간의 온도차

Use Section Hz : 단면정보의 치수를 그대로 적용

Hz : 판요소의 두께
