Load Modifier : 하중수정계수

Load Factors for Permanent Loads(Yp)

Component and Attachments : 구조부재와 비구조적 부착물

Downdrag : 말뚝부 마찰력

Wearing Surfaces and Utilities : 포장과 시설물

Horizontal Earth Pressure :수평토압

Active : 주동토압

At-Rest :정지토압

Vertical Earth Pressure : 수직토압

Overall Stability : 구조안정

Retaining Walls. Abutments : 옹벽

Rigid Buried Structure : 강성 매설구조

Rigid Frames : 강성 뼈대구조

Flexible Buried Structures(Non Metal Box Culverts) : 강박스암거 이외의 연성 매설구조

Flexible Metal Box Culverts : 연성 강박스 암거

Earth Surcharge : 상재 토하중

Fatigue Load Combination

Live Load Case : 피로한계상태 검토를 위한 피로 활하중을 선택합니다.

Dead Load : 도·한 6.10.6.3에 명시된 하중계수를 곱하지 않은 압축플랜지에서 지속하중과 피로하중으로 인한 최대 탄성휨압축응력을 산정하기 위한 고정하중을  선택합니다.

도·한 표 3.4.1 하중조합과 하중계수에 명시된 피로하중조합 계수는 0.75이지만,

도·한 6.10.6.3에 명시된 최대 탄성휨압축응력을 산정하기 위하여 자동하중조합은

'2 x 0.75 x 피로활하중 + 1.0 x 고정하중'로 정의됩니다.

For Service Load Design

βE = 1.0 for vertical and lateral loads on all other structures

For Load Factor Design

βE = 1.3 for lateral earth pressure for retaining walls and rigid frames excluding rigid culverts. For lateral at-rest earth pressure, βE =1.15

βE = 0.5 for lateral earth pressure when checking positive moments in rigid frames

βE = 1.0 for vertical earth pressure

βD = 0.75 when checking member for minimum axial load and maximum moment or maximum eccentricity

βD = 1.0 when checking member for maximum axial Column load and minimum    moment

βD = 1.0 for flexural and tension members

βE = 1.0 for Rigid Culverts

βE = 1.5 for Flexible Culverts

Service Load Design(사용하중설계법)

Condition for Earth Pressure Factor : 토압하중계수 조건

Rigid Frames : 강성 뼈대구조

수평토압하중계수 : 1

연직토압하중계수 : 1

Culverts : 암거

사용자가 직접 입력가능함

All Other Structures :강성 뼈대구조와 암거이외의 모든 구조물

수평토압하중계수 : 1

연직토압하중계수 : 1

Earth Pressure Factor for Culverts : 암거인 경우 사용자가 토압하중계수를 직접 입력

Lateral : 수평토압하중계수

Vertical : 연직토압하중계수

Load Factor Design : 하중계수설계법

Condition for Earth Pressure Factor : 토압계수 조건

Lateral Earth Pressure for Retaining Walls and Rigid Frames Excluding Rigid Culverts : 1.3 적용, 강성암거 이외의 강성구조 및 옹벽에 작용하는 수평토압

Lateral at-Rest Earth Pressure : 1.15 적용, 수평정지토압

Lateral Earth Pressure for Checking Positive Moments in Rigid Frames : 0.5 적용, 강성구조의 정모멘트 검토시의 수평토압

Rigid Culverts : 1.0 적용, 강성 암거

Flexible Culverts : 1.5 적용, 연성 암거

Load Factor Design에서 Vertical Earth Pressure는 항상 1.0 이다.

Condition for Dead Load Factor : 사하중계수 조건

Checking for Minimum Axial Load and Maximum Moment or Maximum Eccentricity : 0.75 적용, 최소 축력 및 최대 모멘트 또는 최대 편심 검토

Checking for Maximum Axial Load and Minimum Moment : 1.0 적용, 최대 축력 및 최소 모멘트 검토

Flexural and Tension Members : 1.0 적용, 휨 또는 인장부재

Load and Resistance Factor Design

Total factored force

: 하중수정계수(load modifier) User Input, default : 1..0)

TU, CR, SH의 하중계수 : 큰값 - deformation 검토시, 작은값 - deformation 이외의 모든 경우 검토시

TG : 1.0 : when live load is not considered, 0.5 : when live load is considered

SE :YSE: project specific basis

Structural Plate Box Structures(metal box culverts) LL, IM factors : 2.0

Load Modifier : 하중수정계수

Load Factors for Permanent Loads(Yp)

Component and Attachments : 구조부재와 비구조적 부착물

Downdrag : 말뚝부 마찰력

Wearing Surfaces and Utilities : 포장과 시설물

Horizontal Earth Pressure :수평토압

Active : 주동토압

At-Rest :정지토압

Vertical Earth Pressure : 수직토압

Overall Stability : 구조안정

Retaining Walls. Abutments : 옹벽

Rigid Buried Structure : 강성 매설구조

Rigid Frames : 강성 뼈대구조

Flexible Buried Structures(Non Metal Box Culverts) : 강박스암거 이외의 연성 매설구조

Flexible Metal Box Culverts : 연성 강박스 암거

Earth Surcharge : 상재 토하중

Load Factor for Settlement : 지점침하 하중조건의 하중계수

Structural Plate Box Structures(Metal Box Culverts) : 강박스 암거의 여부

Condition for Temperature, Creep, Shrinkage Factor : 온도변화, 크리프, 건조수축의 하중계수 선정을 위한 조건

Deformation Check : 변형 검토시

All Other Effects : 변형 이외 검토시

Load Combination

Type 1 : 영구하중 + 기본가변하중(평판과차 여대차 제외)

Type 2 : 영구하중 + 기본가변하중(평판과차 여대차 제외) + 기타가변하중

Type 3 : 구조중력(D) + 평판과차 또는 여대차 + Prestress(PS) + 토중력 및 토압(EP)

Type 4 : 영구하중 + 기본가변하중(평판과차 여대차 제외) + 선박 또는 표류물 충격력(CO)

Type 5 : 시공단계 하중조합(CS)

Type 6 : 구조중력(D) + Prestress(PS) + 토중력 및 토압(EP) + 지진하중(E, RES)

하중분류

Trailer or Crawler Moving Load Cases

이동하중에 적용한 차량이 트레일러 또는 무한괘도 같이 일반 트럭하중과 다른 경우 해당되는 이동하중경우를 선택합니다. Trailer or Crawler Moving Load Case로 지정된 이동하중경우는 다른 하중계수가 적용되어 하중조합을 생성합니다.

Curved Bridge for Reduction of Braking Load

모델링된 교량이 곡선교인지를 지정합니다. 곡선교일 경우 제동하중에 대한 감소계수(0.7)를 적용합니다.

Load Combination

Type 1 : 영구하중 + 기본가변하중

Type 2 : 영구하중 + 기본가변하중 + 기타가변하중

Type 3 : 영구하중 + 기본가변하중 + 선박 또는 표류물 충격력(CO)

Type 4 : 구조중력(D) + Prestress(PS) + 토중력 및 토압(EP) + 지진하중(E, RES)

기본가변하중 : [(L+IL)+CF+VEP+CRL], [M+CF+VEP+CRL]

영구하중 : [D+PS+EP+SH+CR+STL+SM+B]

기타가변하중 : [W+BRK+WP+FP+SF+WPR+IP+T+TPG+FS]

우연하중 : [E, CO]

이동하중 해석시 차량이 JTG B01-2003 규준의 CH-RQ 또는 User Vehicular Load 의 Type1 & Type2로 정의된 경우 해당 이동하중조건은 Crowd Load(CRL)로 자동인식 됩니다. 또한 생성된 CRL 하중은 하중 조합시 다른 이동하중조건과 함께 조합됩니다.

하중 분류

(1.3*D)+(2.15*(L+LR))+(1.3*CF)+(1.7*EP)+(1.3*(B+WP+WPR+SF))

(1.3*D)+(1.3*(L+LR))+(1.3*CF)+(1.7*EP)+(1.3*(B+WP+WPR+SF))+(1.3*(STL+CR+SH+T))

(1.3*D)+(1.3*(L+LR))+(1.3*CF)+(1.7*EP)+(1.3*(B+WP+WPR+SF))+(1.3*CO)

(1.3*D)+(1.7*EP)+(1.3*(B+WP+WPR))+(1.3*W)

(1.25*D)+(1.65*EP)+(1.25*(B+WP+WPR))+(1.25*W)+(1.25*(B+WP+WPR+SF))

(1.2*D)+(1.55*EP)+(1.2*(B+WP+WPR))+(1.2*W)+(1.2*CO)

(1.3*D)+(1.3*(L+LR))+(1.3*CF)+(1.7*EP)+(1.3*(B+WP+WPR+SF))+(1.3*(0.5W+WL+BK))

(1.25*D)+(1.25*(L+LR))+(1.25*CF)+(1.65*EP)+(1.25*(B+WP+WPR+SF))+(1.25*(0.5W+WL+BK))+(1.25*(STL+CR+SH+T))

1.0*(D+EP+(B+WP+WPR+SF)+E

(1.5*D)+(1.8*(L+LR))

(1.125*D)+(1.35*(L+LR))+(1.35*W)

(0.9*D)+(1.4*W)

(1.125*D)+(1.35*(L+LR))+(1.35*Esp)

(1.125*D)+(1.35*(L+LR))+(1.35*E)

(0.9*D)+(1.4*E)

(1.125*D)+(1.35*(L+LR))+(1.125*T)

(1.5*D)+(1.5*T)

(1.5*D)+(1.8*(L+LR))+(1.8*EP)

(0.9*D)+(1.8*(L+LR))+(1.8*EP)

(0.9*D)+(1.8*EP)

(1.5*D)+(1.8*EP)

(1.5*D)+(1.8*(L+LR))+(1.8*WP)

(0.9*D)+(1.8*(L+LR))+(1.8*WP)

(0.9*D)+(1.8*WP)

(1.5*D)+(1.8*WP)

(1.5*D)+(1.8*(L+LR))+(1.8*(EP+WP))

(0.9*D)+(1.8*(L+LR))+(1.8*(EP+WP))

(0.9*D)+(1.8*(EP+WP))

(1.5*D)+(1.8*(EP+WP))

(1.125*D)+(1.35*(L+LR))+(1.125*SH)

(1.5*D)+(1.5*SH)

(1.125*D)+(1.35*(L+LR))+(1.125*CR)

(1.5*D)+(1.5*CR)

(1.4*D)+(1.7*(L+LR))

(1.05*D)+(1.275*(L+LR))+(1.275*W)

(0.9*D)+(1.3*W)

(1.05*D)+(1.275*W)

(1.05*D)+(1.275*(L+LR))+(1.35*E)

(0.9*D)+(1.4*E)

(1.05*D)+(1.35*E)

(1.05*D)+(1.275*(L+LR))+(1.35*Esp)

(1.05*D)+(1.275*(L+LR))+(1.125*T)

(1.4*D)+(1.5*T)

(1.4*D)+(1.7*(L+LR))+(1.8*EP)

(0.9*D)+(1.7*(L+LR))+(1.8*EP)

(0.9*D)+(1.8*EP)

(1.4*D)+(1.8*EP)

(1.4*D)+(1.7*(L+LR))+(1.8*WP)

(0.9*D)+(1.7*(L+LR))+(1.8*WP)

(0.9*D)+(1.8*WP)

(1.4*D)+(1.8*WP)

(1.4*D)+(1.7*(L+LR))+(1.8*(EP+WP))

(0.9*D)+(1.7*(L+LR))+(1.8*(EP+WP))

(0.9*D)+(1.8*(EP+WP))

(1.4*D)+(1.8*(EP+WP))

(1.05*D)+(1.275*(L+LR))+(1.125*SH)

(1.4*D)+(1.5*SH)

(1.05*D)+(1.275*(L+LR))+(1.125*CR)

(1.4*D)+(1.5*CR)

Conditions of Load Combinations : 하중조합조건 생성시 강도조건 이외에 사용성이나 시공단계 관련 하중조합조건의 생성여부 지정

Consider Service Condition : 사용성관련 하중조합조건 추가 생성

Consider Construction Condition : 시공단계 관련 하중조합조건 추가 생성

Manipulation of Construction Stage Load Case

시공단계와 완성단계의 하중조건을 조합하는 형태를 선택합니다.

ST Only:  완성단계의 하중조건만 하중조합에 반영

CS Only : 시공단계의 하중조건만 하중조합에 반영

ST + CS : 완성단계와 시공단계의 하중조건을 모두 하중조합에 반영

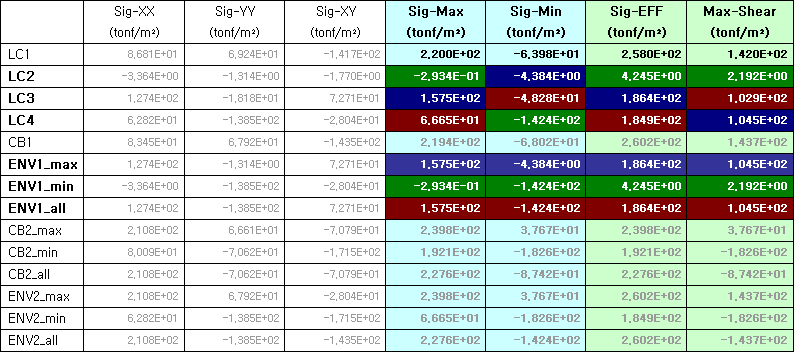

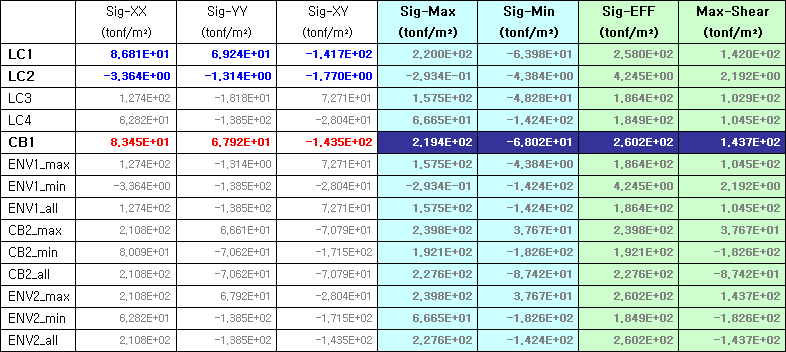

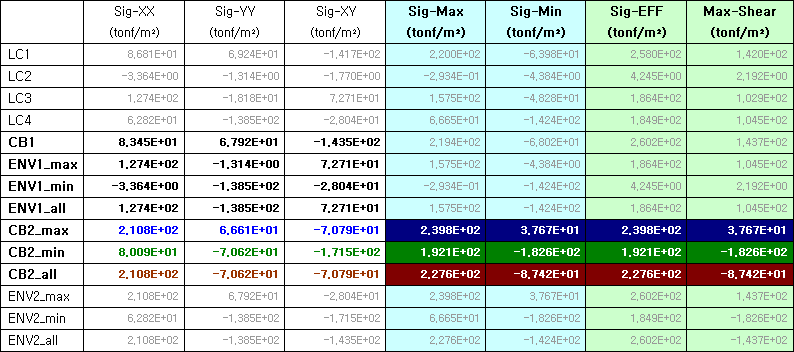

Condition of Load Combination Type

7개의 하중조합 항목 중에서 원하는 항목을 선택합니다. 각 항목을 선택했을 때 생성되는 하중조합의 내용은 다음과 같습니다.

문자로 표시된 하중조건은 다음과 같습니다.

D ：Dead

PS-P：Prestress ( Primary )

PS-S：Prestress ( Secondary )

CR+SH：Creep & Shrinkage ( Secondary )

SD ：Specified Displacement

L ：Live ( Moving load + Impact load + Crowd Load )

T ：Temperature ( Secondary )

SW：Snow

EQ ：Earthquake

Condition of Load Combination Type

시공단계와 완성단계의 하중조건을 조합하는 형태를 선택합니다.

Load Carrying Capacity Extreme State : 재하능력 극한상태

Basic : 우연하중 제외

Accidental : 우연하중 포함

Normal Operational Use Extreme State : 정상사용 극한상태

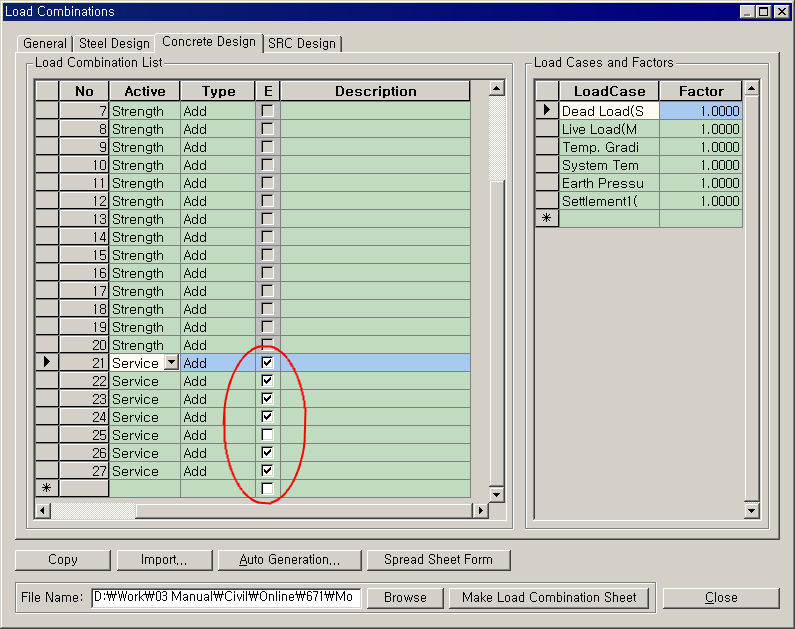

Elastic Stage : 탄성단계

JTG D60-2004 기준을 이용하여 하중조합을 생성하는 경우 하중조합 입력창에 탄성단계 체크여부를 표시하는 열이 추가되며, Serviceability로 선택된 하중조합 중에서 탄성단계에 체크가 된 하중조합에 대해서는 사용성 검토 대신 탄성단계 검토가 수행된다.
