Transverse Stiffener of Section V815-553



▒ 기능

IMG_C_ICON_DOT.gif철골부재의 횡방향 보강재의 배치간격을 입력합니다.



▒ 호출

IMG_C_ICON_DOT.gif메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Eurocode3-2:05] > [Transverse Stiffener of Section]



▒ 입력

다음과 같은 대화상자를 통하여 입력합니다.

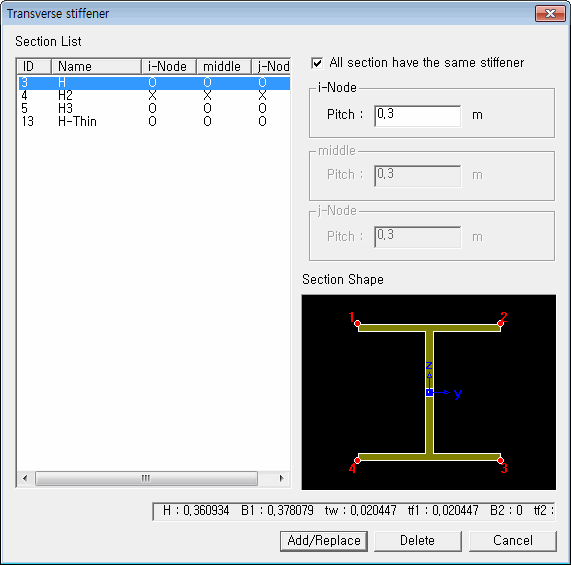

Transverse Stiffener of Section 대화상자



Section List

횡방향 보강재를 부재별로 입력합니다.

All Section have the same stiffener : 선택한 요소의 i-Node, middle, j-Node가 동일한 횡방향 보강재 정보를 가지는 경우 이 옵션에 체크하고 i-Node에만 간격을 입력하면 middle, j-Node에 자동으로 동일한 정보가 입력됩니다.

i-Node

Pitch : Rigid transverse stiffener의 간격

middle

Pitch : Rigid transverse stiffener의 간격

j-Node

Pitch : Rigid transverse stiffener의 간격


Tranverse stiffener를 입력할 수 있는 단면은 I-Section, Channel, Box, Double Channel 이다.
