모델 데이터를 midas Civil 의 text 데이터인 mct파일로 내보내거나, 모델링 형상을 AutoCAD의 dxf파일로 내보냅니다.

메인 메뉴에서 [File] 탭 > [Export] 그룹 > [Civil MCT File]

메인 메뉴에서 [File] 탭 > [Export] 그룹 > [AutoCAD DXF File]

Civil MCT File

모델데이터를 Civil의 Text 형식 데이터 파일인 fn.MCT로 저장합니다.

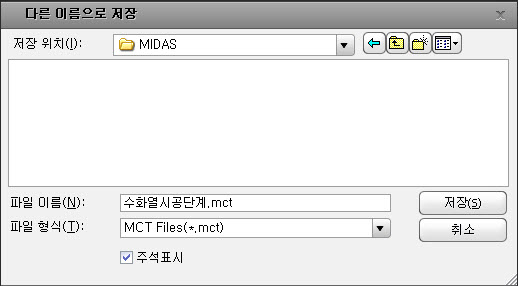

Civil MCT File 저장 대화상자

주석표시

생성할 MCT파일에 주석의 포함 여부를 선택합니다.

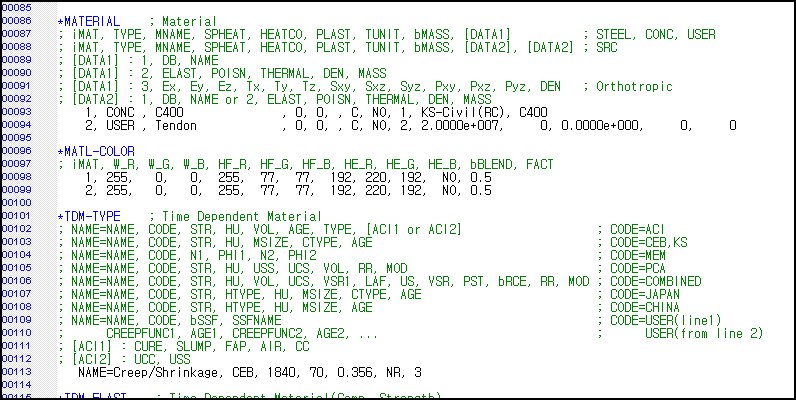

주석표시를 선택한 경우의 MCT 파일

주석표시를 선택하지 않은 경우의 MCT 파일

모델데이터를 MCT 파일로 저장시 '주석표시'의 적용여부를 지정할 수 있다.

AutoCAD DXF File

모델데이터를 AutoCAD의 DXF 파일 형식으로 저장합니다.

Export Model to DXF File 대화상자

Frame Section for Solid

Frame 요소의 단면정보를 이용하여, midas FEA에서 불러들일 수 있는 Solid Geometry를 생성합니다.

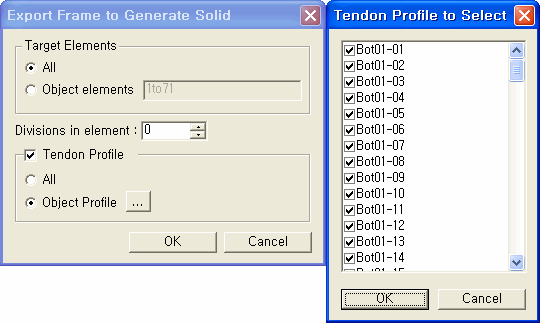

Export Frame to Generate Solid 대화상자

Target Elements : 형상정보를 내보낼 Frame 요소를 선택합니다. 선택할 요소가 Tapered Section Group으로 되어 있는 경우에는 반드시 Convert to Tapered Section 기능을 수행한 후에 선택해야 합니다.

Division in element : 한 요소 내부의 분할간격을 입력합니다. Tendon Profile의 변화가 큰 부분에서는 분할간격을 늘리도록 합니다.

Tendon Profile : 형상정보와 함께 Tendon을 함께 내보냅니다.

Frame Section for Plate

Frame 요소의 단면정보를 이용하여, midas FEA에서 불러들일 수 있는 Surface Geometry를 생성합니다.

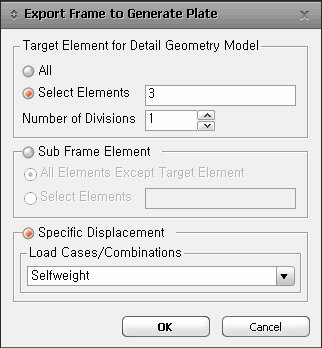

Export Frame to Generate Plate 대화상자

Target Element for Detail Geometry Model : 형상정보를 내보낼 Frame 요소를 선택합니다.

Sub Frame Element : Sub Frame으로 선택된 요소는 도심위치에 Frame 요소로 연결합니다. Frame 요소의 단면상수는 Value Type으로 저장합니다.

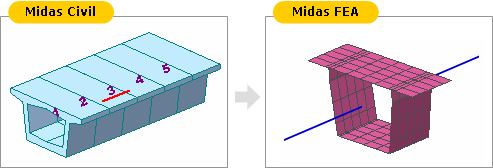

아래 그림은 Target Element에 요소 3번, Sub Frame에 1, 2, 4, 5번을 지정하여 변환한 결과입니다.

Specific Displacement : 선택한 Load Cases/Combinations에 대한 변위결과를 상세모델의 강제변위 하중으로 입력합니다. 강제변위는 해석이 완료된 상태에서만 재하됩니다.
