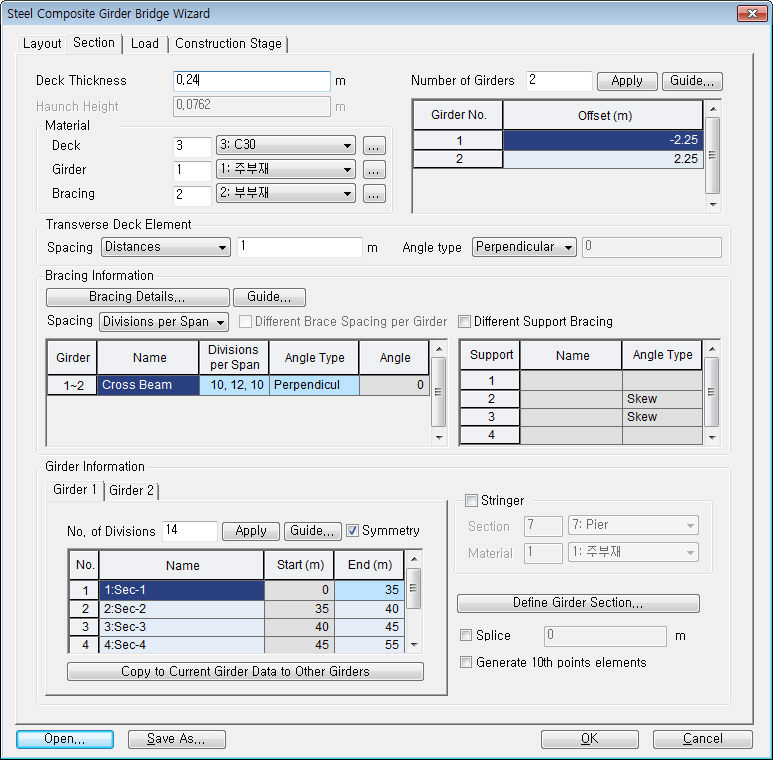

Deck Thickness : 상부 데크의 두께 입력. 입력되는 두께에 따라 생성되는 횡방향 요소의 두께 결정

Hunch Height : 헌치부 높이

Girder Type을 All Frame으로 선택 시 비활성화

No. of Girder : 생성할 거더의 개수 입력

      Girder No. : 생성될 거더 번호

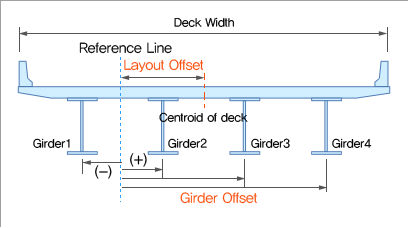

      Offset : 교량의 중심선으로부터 거더의 이격거리 입력

Material

Deck : 상부 Deck에 적용할 재질 정의 및 선택

Girder : 거더에 적용할 재질 정의 및 선택

Bracing : 브레이싱에 적용할 재질 정의 및 선택

Spacing : 횡방향 데크의 생성 간격 정의

     Divisions : 생성될 횡방향 데크요소의 간격을 전체 거더 길이 기준 분할 개수로 입력

     Distances : 생성될 횡방향 데크요소의 간격을 직접 입력

     Divisions per Span : 생성될 횡방향 데크요소의 간격을 경간별 분할 개수로 입력

Angle Type : 횡방향 데크의 생성 각도 정의

     Skew : Layout탭에서 입력한 Skew Angle과 동일한 각도로 생성

     Perpendicular : 거더의 종방향에 수직방향으로 생성

     User Defined : 횡방향 데크의 생성각도를 직접 입력

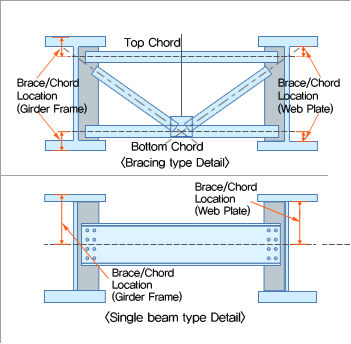

Bracing Information

Spacing

      Divisions : 생성될 브레이싱의 간격을 전체 거더 길이 기준 분할 개수로 입력

      Distances : 생성될 브레이싱의 간격을 직접 입력

      Divisions per Span : 생성될 브레이싱의 간격을 경간별 분할 개수로 입력

Different Brace Spacing per Girder

    : 거더 별로 상이한 브레이싱 간격 입력

Different Support Bracing

    : 거더 별로 상이한 브레이싱 생성 각도 입력

Girder Information

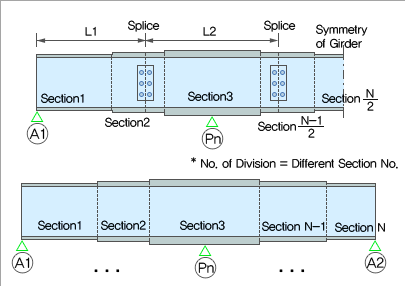

No. of Divisions : 경간을 구성하는 거더의 단면 구분 개수

Symmetry : 경간의 구성이 대칭일 경우 선택

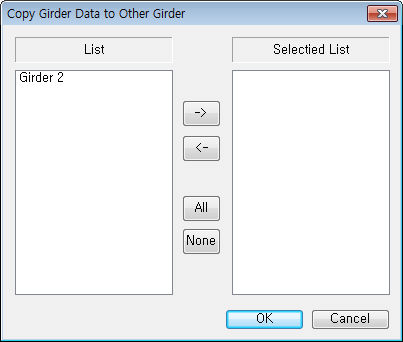

Copy to Current Girder Data to Other Girders : 입력된 거더의 단면 구성 정보를 다른 거더에 복사

Stringer : Bracing을 이어주는 거더 사이의 종방향 보 생성

      Section : Stringer의 단면 정의 및 선택

      Material : Stringer의 재질 정의 및 선택

: 거더에 적용할 단면 정의. 미리 거더 단면을 정의해 놓지 않은 경우나 단면을 수정할 경우 사용

Splice : Transverse Deck Element가 생성되는 위치와 별개로 거더의 분할이 필요할 경우 분할점 위치 지정

Generate 10th points elements : 자동으로 경간별로 10분할점 생성. 경간이 큰 교량의 경우 10분할점을 검토 위치로 잡기 위해 제공되는 기능
