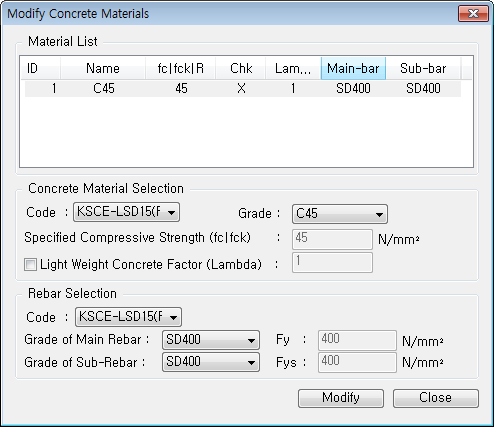

Modify Concrete Material1

선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.

재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.

해당 재질이 속한 표준규격(Code)과 재질이름(Grade)을 마우스로 선택하면 됩니다.

철근의 표준규격은 콘크리트의 표준규격과 동일하게 표시되며, 필요에 따라 사용자가 변경할 수 있습니다. 즉, 콘크리트의 표준규격과 철근의 표준규격은 반드시 같지 않아도 무방합니다.

먼저 표준규격을 Code항에서 'None'으로 선택하고, 입력하고자 하는 재질명칭을 Name항에 입력합니다. 이렇게 입력을 마치면 콘크리트 재질의 설계기준 압축강도를 입력할 수 있습니다.

Specified Compressive Strength(fc/fck) : 콘크리트재질의 설계기준압축강도

'None'으로 선택한 경우는 사용자가 정의한 재질로 설계기능을 수행할 수 있습니다. 안전진단이나 보수·보강설계시 실제 부재의 압축강도를 적용할 수 있으므로 대단히 편리합니다.

콘크리트 표준규격은 None, KS01-Civil(RC), KS01(RC), KS-Civil(RC), KS(RC), ASTM(RC), CSA(RC), JIS(RC), GB(RC), GB-CIVIL(RC), BS(RC), EN(RC), IS(RC), CNS(RC)로 분류되어 있다.

콘크리트와 철근의 재질데이터에 값이 입력되지 않은 경우, 콘크리트 표준규격에 따라 다음의 값들을 적용한다.

(1) KS01-Civil(RC)

NAME	= C240 ( 24 N/mm2)
Grade of Main Rebar	= SD40 (Fy=400 N/mm2)
Grade of Sub Rebar	= SD40 (Fy=400 N/mm2)
Wc	=2500 kgf/m3 (자중계산) = 2500 kgf/m3 (해석용Ec 계산)
Ec(kgf/cm2, 해석용)	= 0.043 * Wc1.5 * fck0.5 (If fck <= 300 kgf/cm2)
	= 0.030 * Wc1.5 * fck0.5 + 7700 (If fck > 300 kgf/cm2)
Es	=2.0*10^5 N/mm^2

(2) KS01(RC)

NAME	= C24 ( 24 N/mm2)
Grade of Main Rebar	= SD400 (Fy=400 N/mm2)
Grade of Sub Rebar	= SD400 (Fy=400 N/mm2)
Wc	=2400 kgf/m3 (자중계산) = 2300 kgf/m3. (해석용Ec 계산)
Ec(kgf/cm2, 해석용)	= 0.043 * Wc1.5 * fck0.5 (If fck <= 300 kgf/cm2)
	= 0.030 * Wc1.5 * fck0.5 + 7700 (If fck > 300 kgf/cm2)
Es	=2.0*105 N/mm2

(3) KS-Civil(RC)

NAME	= C240 ( 240 kgf/cm2)
Grade of Main Rebar	= SD40 (Fy=4000 kgf/cm2)
Grade of Sub Rebar	= SD40 (Fy=4000 kgf/cm2)
Wc	= 2.5 tonf/m3
Ec(kgf/cm2, 해석용)	= 4270 X Wc1.5 X fck0.5 (If fck <= 300 kgf/cm2)
	= 3000 X Wc1.5 X fck0.5 + 70000 (If fck > 300 kgf/cm2)
Es	= 2.1 X 106 kgf/cm2

(4) KS(RC)

NAME	= C240 ( 240 kgf/cm2)
Grade of Main Rebar	= SD40 (Fy=4000 kgf/cm2)
Grade of Sub Rebar	= SD40 (Fy=4000 kgf/cm2)
Wc	= 2.4 tonf/m3
Ec(kgf/cm2, 해석용)	= 4270 X Wc1.5 X fck0.5 (If fck <= 300 kgf/cm2)
	= 3000 X Wc1.5 X fck0.5 + 70000 (If fck > 300 kgf/cm2)
Es	= 2.1X106 kgf/cm2

(5) ASTM(RC)

NAME	= Grade C4000 ( 4000 lb/in2)
Grade of Main Rebar	= Grade 60 (Fy=60000 lb/in2)
Grade of Sub Rebar	= Grade 60 (Fy=60000 lb/in2)
Wc	= 150 lb/ft3
Ec(lb/in2, 해석용)	= 33 X Wc1.5 X f'c0.5
Es	= 2.9 X 107 lb/in^2

(6) CSA(RC)

NAME	= C30 ( 30 N/mm2)
Grade of Main Rebar	= 400R (400 N/mm2)
Wc	= 2300 kg/m3
Ec(N/mm2, 해석용)	= (3300f'c0.5 + 6900) (Wc/2300)1.5
Es	= 2.00*105 N/mm2

(7) JIS(RC)

NAME	= Fc24 ( 24 N/mm2)
Grade of Main Rebar	= SD390 (Fy=390 N/mm2)
Grade of Sub Rebar	= SD390 (Fy=390 N/mm2)
Wc	= 23.0 kN/m3 (If Fc <= 36 N/mm2)
	= 23.5 kN/m3 (If Fc <= 48 N/mm2)
	= 24.0 kN/m3 (If Fc <= 60 N/mm2)
Ec(N/mm2, 해석용)	= 3.35 X 104 X (Wc/24)1.5 X (Fc/60)(1/3)
Es	= 2.05 X 105 N/mm2

(8) GB(RC)

NAME	= C25 ( 25 N/mm2)
Grade of Main Rebar	= HRB400 (400 N/mm2)
Ec(N/mm2, 해석용)	= 105/ (2.2 + 34.7/Fcu)
Es	= 2.00*105 N/mm2

(9) GB-CIVIL(RC)

NAME	= C25 ( 25 N/mm2)
Grade of Main Rebar	= Grade 2 (400 N/mm2)
Ec(N/mm2, 해석용)	= 105/ (2.2+33.0/Fcu)
Es Grade 1	= 2.10 X 105 N/mm2
나머지 Series	= 2.00 X 105 N/mm2

(10) BS(RC)

NAME	= C30 ( 30 N/mm2) <- Strength of Cubic (Fcu).
Grade of Main Rebar	= SD460 (Fy=460 N/mm2)
Grade of Sub Rebar	= SD460 (Fy=460 N/mm2)
Ec(N/mm2, 해석용)	= (Fcu/5 + 20.0) X 103
Es	= 2.00 X 105 N/mm2

(11) EN(RC)

NAME	= C25/30 ( 25 N/mm2)
Grade of Main Rebar	= SD400 (Fy=400 N/mm2)
Grade of Sub Rebar	= SD400 (Fy=400 N/mm2)
Ec(N/mm2, 해석용)	= 9.5 X (Fc+8.0)(1/3) X 103
Es	= 2.00 X 105 N/mm2

(12) IS(RC)

NAME	= M25 ( 25 N/mm2)
Grade of Main Rebar	= Fe415 (415 N/mm2)
Grade of Sub Rebar	= Fe415 (415 N/mm2)
Ec(N/mm2, 해석용)	= (3300f'c^0.5 + 6900) (Wc/2300)1.5
Es	= 2.00*105 N/mm2

(13) CNS(RC)

NAME	= C240 ( 240 kgf/cm2)
Grade of Main Rebar	= SD42 (4200 kgf/cm2)
Grade of Sub Rebar	= SD42 (4200 kgf/cm2)
Ec(N/mm2, 해석용)	= 4270 * Wc1.5 * fc'0.5
Es	= 2.04*106 kgf/cm2

중국이나 BS 강도기준으로 재질데이터를 지정할 때에는 원주(Cylinder)공시체가 아닌 각주(Cubic)공시체의 콘트리트 압축강도가 적용된다.
