Shear Connector



▒ 기능

전단연결재 정보를 입력합니다.

먼저 화면에서 전단연결재를 입력하고자 하는 요소를 선택하고, 대화창에 전단연결재 제원 입력후 리스트에 추가합니다. MIDAS/Civil에서는 전단연결재를 요소단위로 입력하며, 전단연결재 정보가 서로 다른 요소들에 대해서는 각각 따로 입력해야 합니다.



▒ 호출

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Composite Design] > [Shear Connector]



▒ 입력

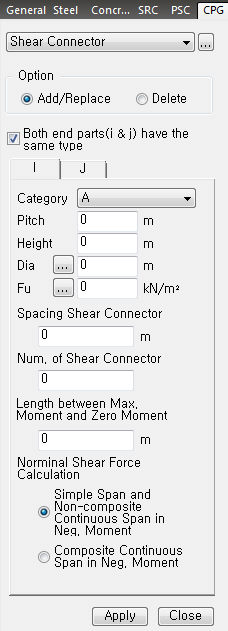

Shear Connector 대화상자



1)Design Parameter에서 Straight Bridge 선택 시

Both end parts(I & j) have the same shear connector

   : 선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 전단연결재 제원을

     입력하면 J단에 자동으로 동일한 정보가 입력됩니다.

Category : 적용할 전단연결재의 범주를 선택합니다.

Pitch : 전단연결재의 간격을 입력합니다.

Height : 전단연결재의 높이를 입력합니다.

Dia : 전단연결재의 직경을 입력합니다. ( )

Fu : 전단연결재의 강도를 입력합니다. ( )

Spacing Shear Connector : 전단연결재의 횡방향 간격을 입력합니다.

Num. of Shear Connector : 하나의 횡방향 열에서의 전단연결재 개수를 입력합니다.
2)Design Parameter에서 Curved Bridge 선택 시

Both end parts(I & j) have the same shear connector

   : 선택한 요소의 I단, J단이 동일한 전단연결재 정보를 가지는 경우 이 옵션에 체크하고 I단 탭에만 전단연결재 제원을

     입력하면 J단에 자동으로 동일한 정보가 입력됩니다.

Category : 적용할 전단연결재의 범주를 선택합니다.

Pitch : 전단연결재의 간격을 입력합니다.

Height : 전단연결재의 높이를 입력합니다.

Dia : 전단연결재의 직경을 입력합니다. ( )

Fu : 전단연결재의 강도를 입력합니다. ( )

Spacing Shear Connector : 전단연결재의 횡방향 간격을 입력합니다.

Num. of Shear Connector : 하나의 횡방향 열에서의 전단연결재 개수를 입력합니다.

Length between Max. Moment and Zero Moment

   : 최대 정모멘트가 발생하는 지점과 모멘트가 0인 구간 사이의 거리

     Simple Span and Non-composite Continuous Span in Neg. Moment

        : ‘단순교 및 최종조건이 부모멘트부의 비합성단면 연속교인 경우’에 선택

     Compsite Continuous Span in Neg.Moment

        : ‘부모멘트부의 합성 연속교인 경우’에 선택

   강구조설계기준 2014 ‘6.3.1.10.4’에서 전단연결재의 공칭전단력을 산정할 때, ‘단순교 및 최종조건이 부모멘트부의 비합성단면 연속교인 경우’와 ‘부모멘트부의 합성 연속교인 경우’로 구분하여 식을 달리 적용하고 있습니다. 이 때, 전자의 경우 ‘최대 정모멘트가 발생하는 지점과 모멘트가 0인 구간 사이의 거리’, 그리고 후자의 경우 ‘최대 정모멘트 지점고 인접한 단부 구간 사이의 거리’를 입력해 주어야 합니다.
