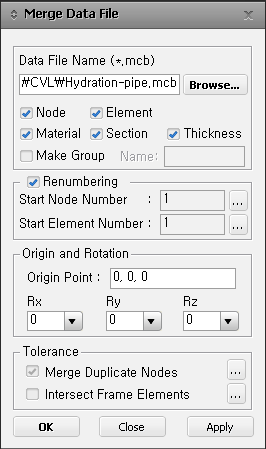

Data File Name

현재 열려있는 모델데이터와 통합할 모델데이터가 저장되어 있는 파일(fn.mgb)이름을 입력합니다. 파일이름이나 경로를 선택하여 지정하려면 버튼을 이용합니다.

Node, Element, Material, Section, Thickness

선택된 파일에서 통합할 모델 데이터의 종류를 선택합니다. 재질, 단면, 두께번호가 중복되면 선택된 모델의 번호를 현재 데이터의 번호중 최대번호+1로자동 변경합니다.

Make Group : 통합할 모델을 새로운 그룹(Group)으로 지정합니다.

Name : 그룹명. 그룹명을 지정하지 않으면 통합할 모델데이터의 파일이름을 그룹명으로 지정합니다.

Renumbering

현재 모델데이터의 절점과 요소번호는 그대로 유지되며 기존 모델데이터의 번호는 현재 모델데이터의 최종번호+1부터 자동부여됩니다.

이 번호를 변경할 경우에는 다음 기능을 이용합니다.

Start Node Number

모델의 통합과정에서 부여될 기존 파일의 모델데이터의 시작절점번호를 지정하는데 사용됩니다. 이 번호는 현재 모델데이터에 사용된 최종번호+1로 자동 설정되며, 이 번호를 변경할 경우에는  버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력합니다.

Start Element Number

모델의 통합과정에서 부여될 기존 파일의 모델데이터의 시작요소번호를 지정하는데 사용됩니다. 이 번호는 현재 모델데이터에 사용된 최종번호+1로 자동 설정되며, 이 번호를 변경할 경우에는  버튼을 클릭하여 선택사항을 변경하거나 원하는 번호를 입력합니다.

Origin and Rotation

불러온 모델 데이터가 통합될 위치와 각도를 지정합니다. 이때 위치와 각도는 현재 열려있는 모델 데이터의 전체좌표계를 따릅니다.

Origin Point : 불러온 모델 데이터의 원점이 위치할 점의 좌표를 현재 모델 데이터의 전체좌표계 기준으로 입력합니다.

Rx : 현재의 전체좌표계 X축에 대한 회전각도를 입력합니다.

Ry : Y축이 Rx에 의해 회전되어 변경된 y'축에 대한 회전각도를 입력합니다.

Rz : Z축이 Rx와 Ry에 의해 회전되어 변경된 z''축에 대한 회전각도를 입력합니다.

Tolerance

Merge Duplicate Nodes

통합과정에서 동일 위치에 있는 기존모델 절점과 현재모델 절점의 통합여부를 지정하고,  버튼을 클릭하여 통합시 동일한 위치의 절점으로 간주할 수 있는 이격거리를 입력합니다.

Intersect Frame Elements

통합과정에서 기존 모델과 현재 모델의 선요소(트러스, 보요소 )들이 서로 교차할 때 교차위치에서 요소들을 분할할지의 여부를 지정하고, 교차허용범위(교차하는 것으로 간주할 수 있는 이격거리)를 입력합니다.
