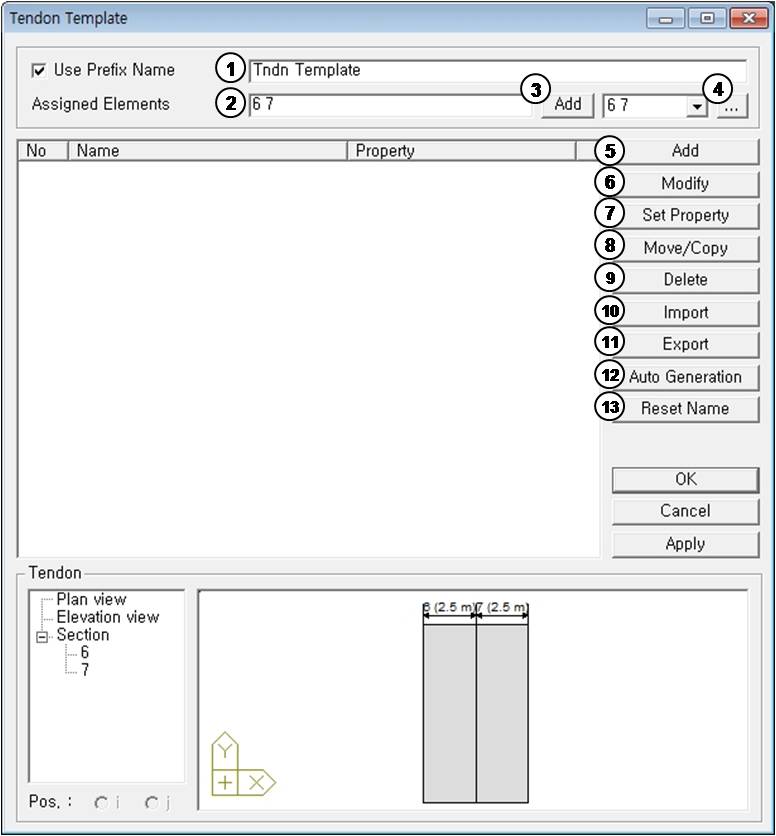

Tendon Template

① Use Prefix Name : 텐던의 이름을 입력할 때 Prefix name을 입력합니다.

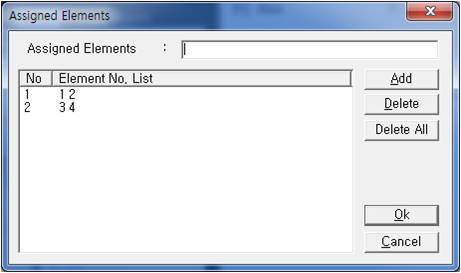

② Assigned Elements : 텐던 템플릿을 할당할 요소를 선택합니다.

Assigned Elements는 모두 연결되어야 하고, 방향이 같아야 합니다.

③ Add : 현재 선택한 요소들을 추가 (한번에 여러개의 거더를 선택하고 적용 가능)

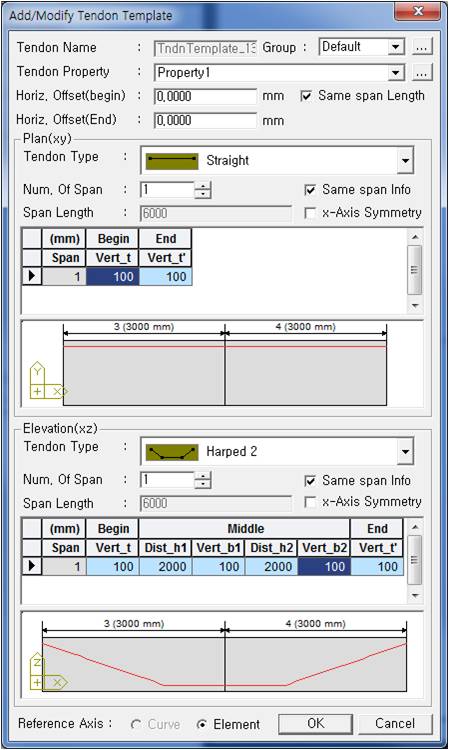

Tendon Name : 텐던의 이름 입력

Tendon Template 대화상자에서 Use Prefix Name을 Check On하면, Tendon Name은 비활성화됩니다.

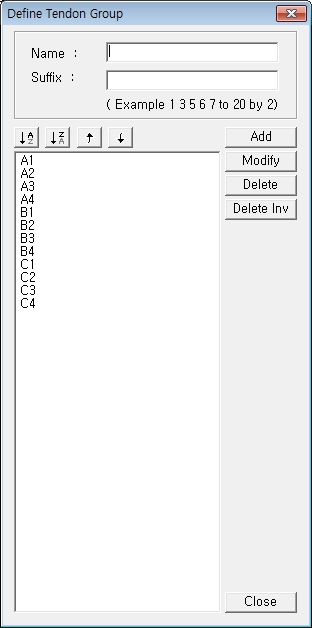

Group : 텐던의 그룹 입력

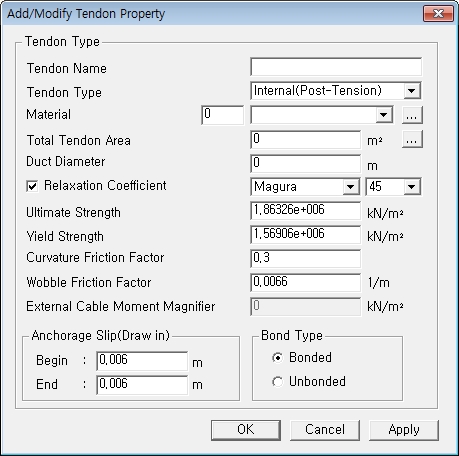

Tendon Property : 텐던의 특성 입력

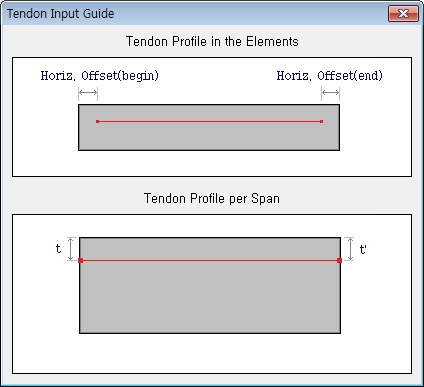

Horiz. Offset(Begin) : 텐던이 입력되기 시작하는 앞부분의 Offset 입력

Horiz. Offset(End) : 텐던이 입력되기 시작하는 뒷부분의 Offset 입력

Same Span Length : Check on 시 등간격으로 Span Length 자동입력, Check Off시 사용자 직접 입력

Plan(xy) : 평면도 단면의 텐던 위치 치수 입력

Tendon Type

Num. Of Span : 스팬의 개수 입력

Span Length : 스팬의 길이 입력

Same Span Length Check On 시 자동입력(비활성화)

Same Span Info : Check On 시 첫번째 입력값 사용, Check Off 시 Span 별로 직접 입력

Invert Profile : 생성된 형상을 x축에 대하여 대칭

Elevation(xz) : 입면도의 텐던 위치 치수 입력

Tendon Type

Num. Of Span : 스팬의 개수 입력

Span Length : 스팬의 길이 입력

Same Span Length Check On 시 자동입력(비활성화)

Same Span Info : Check On 시 첫번째 입력값 사용, Check Off 시 Span 별로 직접 입력

Invert Profile : 생성된 형상을 x축에 대하여 대칭

Reference Axis : 선택한 요소들이 곡선이라면, 텐던 프로파일을 Curve Type으로 선택 가능

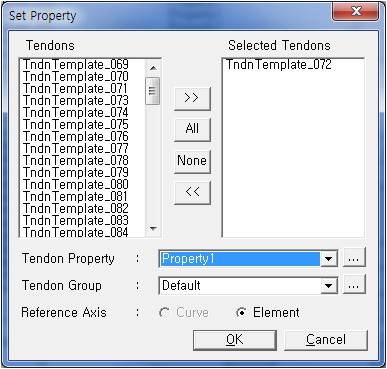

Import 시 Property는 입력되지 않기 때문에 Set Property 이용하여 입력

Offset dy : y방향으로 이동/복사할 거리 입력

Offset dz : z방향으로 이동/복사할 거리 입력

Mode : Move 또는 Copy 선택

Num of Times : 이동/복사할 횟수 입력

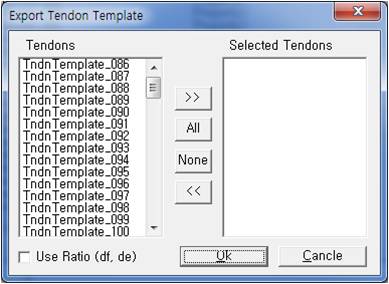

Use Ratio : 스팬 정보중에서 de, df 항목에 대해서 비율로 내보낼것인지, 길이를 바로 내보낼것인지 선택

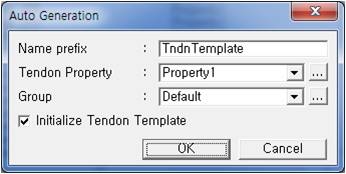

⑫ Auto Generation : 현재 선택한 단면의 형상으로 텐던을 자동생성
