횡단면선택

Typical Section : 단면분할을 위한 기준단면을 선택합니다. 이 기준단면에서 설정한 횡방향 분할 위치에 따라 모든 구간의 단면을 분할합니다. Span탭의 Section Assignment 에서 할당한 단면만 List up 됩니다.

단면입력시 주의사항

1. 적용 가능한 단면 Type은 PSC-nCell, PSC-nCell2, PSC-Value 입니다.

2. 내부 Cell은 2개 이상이어야 합니다.

3. Cell 내부 상하단부에는 수평인 구간이 있어야 합니다.

횡단면분할

Divided Num : 주형개수

Division Option : 아래 두가지 기준에 따라 격자모델의 주형단면을 자동으로 분할

Web-Based : Web를 기준으로 분할

Slab-Based : 상부/하부 슬래브를 등간격으로 분할

Total : 분할전 전체 교량단면의 단면상수

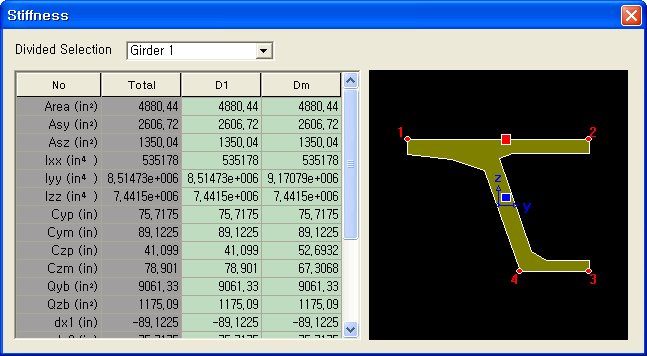

D1 : 분할된 주형단면의 단면상수 (종방향 단면)    v831-587

  2D Type (평면격자모델)

  -횡방향 강성

  3D Type (공간격자모델)

   - 횡방향 강성

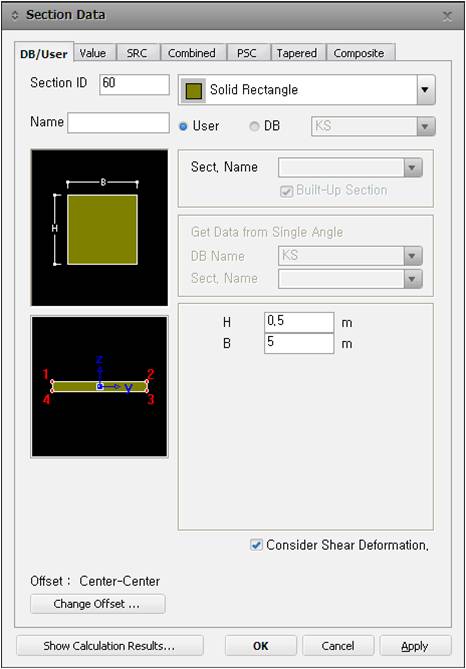

     아래 수치의 폭(B)와 높이(H)를 갖는 횡방향 직사각형 단면의 강성을 사용

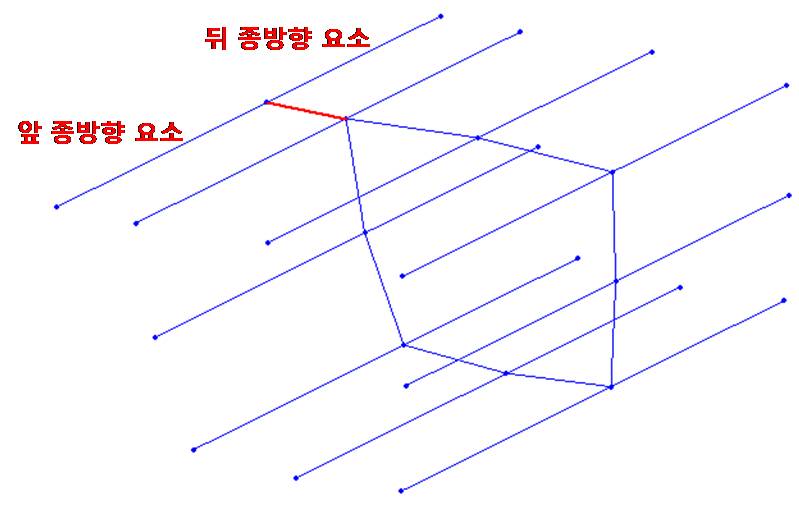

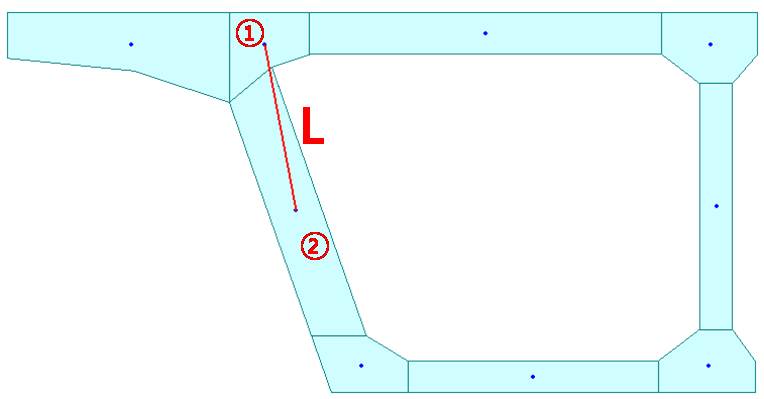

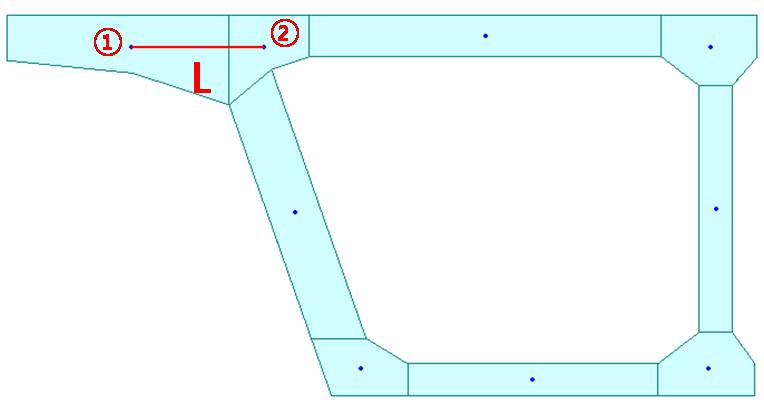

        폭(B) = (①Area/2 + ②Area/2)/L ,  높이(H) = 앞 종방향 요소길이/2 + 뒤 종방향 요소길이/2

   - 수직방향 강성

     아래 수치의 폭(B)와 높이(H)를 갖는 횡방향 직사각형 단면의 강성을 사용

        폭(B) = (①Area/2 + ②Area/2)/L ,  높이(H) = 앞 종방향 요소길이/2 + 뒤 종방향 요소길이/2

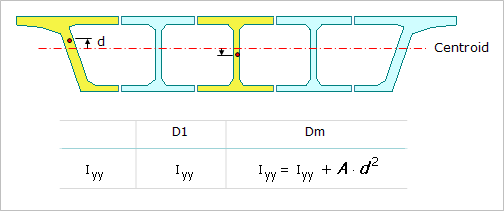

Dm : 전체 교량단면을 기준으로 환산한 단면상수

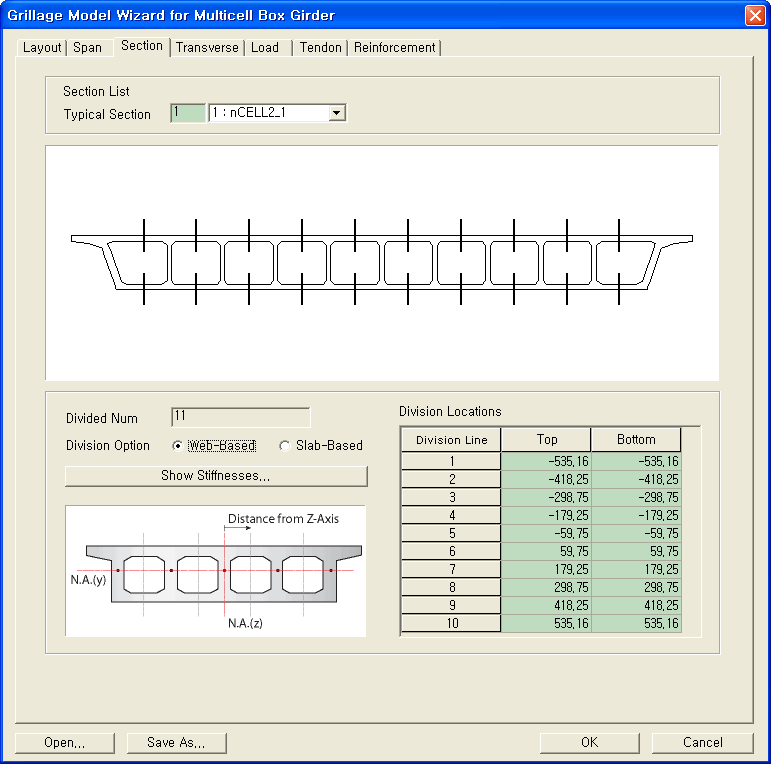

Division Locations : Division Option에 따라 격자모델의 주형단면을 분할한 후, 테이블의 값을 직접 수정하여 분할 위치를 조정합니다.
