Tendon



기능

PSC Box Girder에 배치되는 종방향 텐던을 입력합니다.



호출

메인 메뉴에서 [Structure] 탭 > [Wizard] 그룹 > [Grillage Model] > [Tendon]



입력

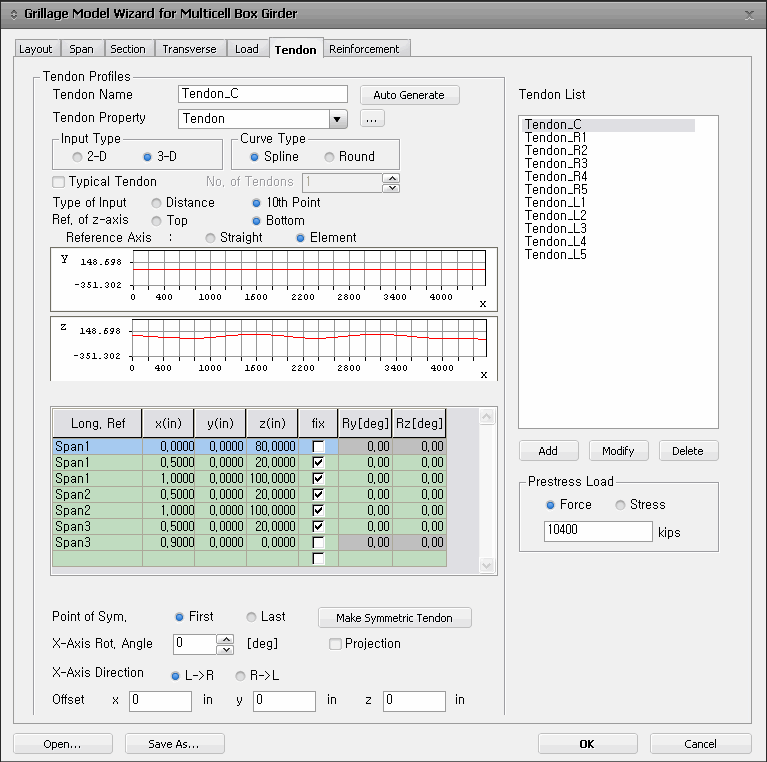

Grillage Model_Tendon 대화상자



Tendon Profile

Tendon Property : 텐던의 속성을 지정합니다. 추가로 입력하거나 수정,삭제가 필요한 경우에는 우측의 버튼을 클릭합니다.

Input Type : Tendon Profile 입력시 2차원/3차원  좌표로 입력합니다.

Curve Type : 텐던의 곡선배치시 입력형식

Spline : 텐던의 배치를 정의하는 점들을 연결하는 곡선중 곡률이 최소가 되는 곡선을 계산하여 자동배치합니다.

Round : 텐던의 배치를 정의하는 점들을 연결하는 직선에 접하는 원을 따라 텐던을 배치합니다.

Typical Tendon : 대표텐던을 정의하는 기능입니다. 이 옵션을 체크하고 우측에 텐던의 수를 입력하면 현재 프로파일을 가지는 텐던이 입력된 수만큼 존재하는 것으로 인식되어 해석에 반영됩니다. 교량 계획단계에서 간략한 해석을 하는 경우 시간이 많이 소요되는 3차원의 텐던 배치 대신 이 대표텐던 기능을 이용하여 하나의 프로파일만 정의함으로써 작업시간을 단축할 수 있습니다.

해석결과 출력시에는 하나의 텐던에 대한 결과를 출력합니다.

Type of Input :

Distance : 교량의 종방향 실제거리를 이용해 입력합니다.

10th Point : 경간을 10등분으로 분할한 후, 거리비율을 이용해 입력합니다.

Ref. of z-axis : z 축의 원점

Top : 상연에서부터 거리로 텐던 입력

Bottom : 하연에서부터 거리로 텐던 입력

Point of Sym. : 테이블로 입력한 Tendon Profile을 대칭복사 합니다.

First : 현재 Tendon의 시작점 위치를 대칭축으로 설정합니다.

Last :  현재 Tendon의 끝점 위치를 대칭축으로 설정합니다.

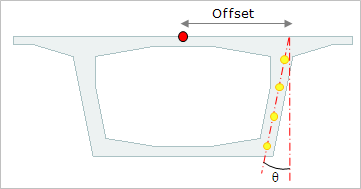

X-Axis Rot. Angle : 테이블에서 입력한 텐던을 배치할 때, x축에 대하여 회전시키기 회전각을 입력합니다. 경사진 복부 텐던 배치에 사용합니다.

X-Axis Direction : 텐던 배치에 사용할 x 좌표의 방향을 결정합니다.

Offset : 좌표의 원점에서 부터 옵셋거리만큼 이동시켜 텐던을 배치합니다.

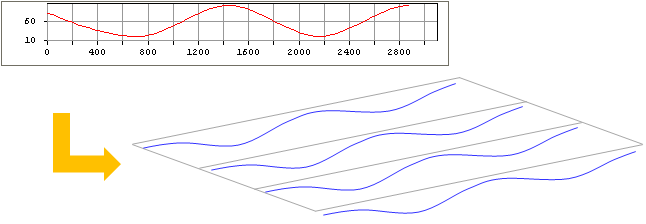

: 현재 대화상자에 입력되어 있는 텐던을 전체 거더에 복사합니다. x-z 좌표 정보를 유지하며, 복사한 텐던의 y방향 위치는 분할된 거더의 도심과 같습니다.



Pretension Load

Force/Stress 형식으로 Tendon Prestress Load를 입력합니다.
