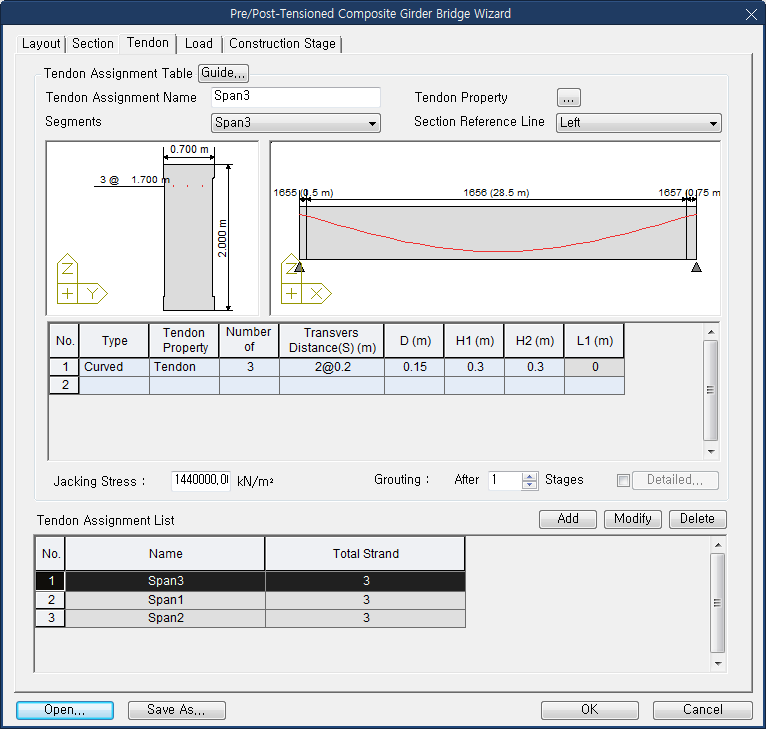

 Tendon property : 텐던의 속성을 새롭게 정의 하거나 이전의 속성을 수정/삭제할 수 있습니다.
Segments : 세그먼트 span을 지정합니다.
- Precast 거더 Type의 경우, 각각의 Span 범위로 표시됩니다. 예를 들면 3 경간 연속 프리 캐스트 거더교에 대해 세그먼트는
Span1, Span2, Span3으로 나타나게 되고, 각 span은 pre-tensioned tendon의 속성을 정의 할 수 있습니다.
- Splice 거더 Type의 경우, splice에 의해 분리되는 세그먼트 거더는 각각의 세그먼트1, 세그먼트2 등과 같이 나타나게 됩니다.
Section Reference Line : 텐던 레이아웃을 정의하기 위해 Reference Line을 설정합니다.
Section Reference Line : 각각의 텐던 정보는 Rerference Line에 따라 입력할 수 있습니다.
Center: 기준선 단면의 중심에 기초하여 설정됩니다.
Left/Right : Reference line 이 섹션의 왼쪽/오른쪽 끝을 기준으로 설정됩니다.
입면도는 세그먼트 그룹에 의해 표현됩니다.
Drawing 내부에서 마우스를 두고 줌 인/아웃을 하실 수 있습니다.

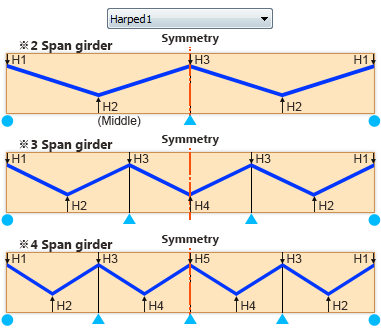

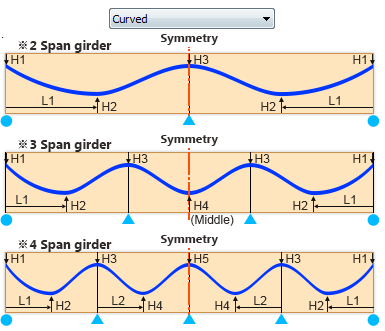

Type : 텐던에 대한 배치는 Straight, harped1, harped2, curved 형태가 있습니다.
각각의 배치 Type은 최소한의 필요치수가 필요합니다.(D, H1~H5, L1, L2)
기본적으로, 텐던은 대칭조건으로 배치되게 됩니다.
H1 : 경간의 시작 또는 끝부분에서 단면의 상부로부터 떨어진 수직거리
H2 : 첫번째 경간의 중간지점에서 단면의 하부로부터 떨어진 수직거리
H3 : 경간의 첫번째 지점부분에서 단면의 상부로부터 떨어진 수직거리
H4 : 두번째 경간의 중간지점에서 단면의 하부로부터 떨어진 수직거리
H5 : 경간의 두번째 지점부분에서 단면의 상부로부터 떨어진 수직거리
L1 : 경간의 첫번째 시작부분에서 종방향으로 떨어진 거리
L2 : 경간의 두번째 시작부분에서 종방향으로 떨어진 거리

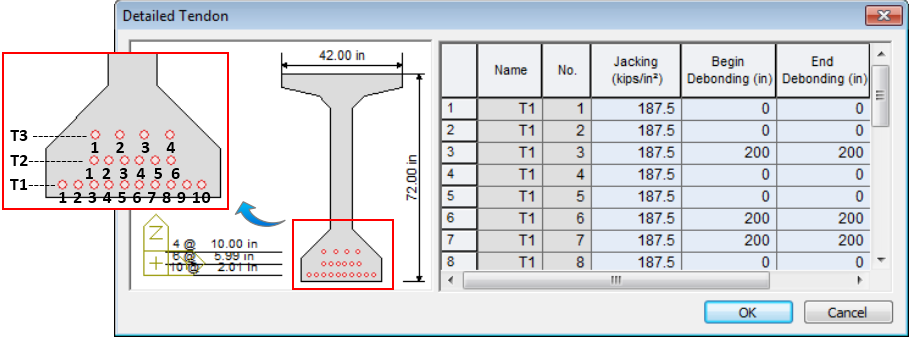

Detailed : Tendon의 총 개수에 대한 개별 Data 정보를 확인할 수 있습니다.
|
