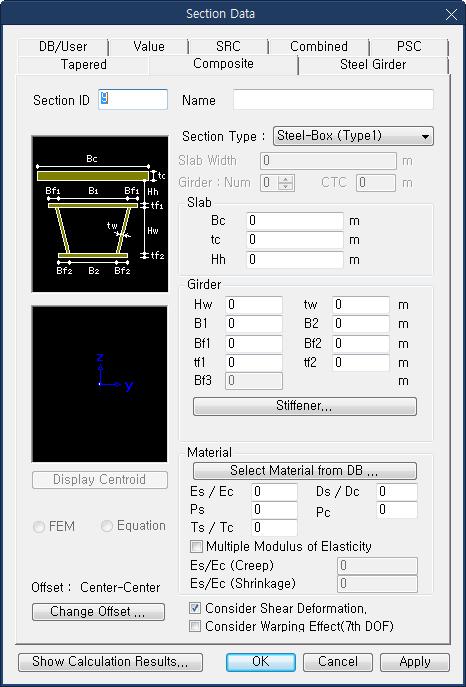

Section Type |
거더의
형태에 따른 단면타입을 선택합니다. v831
- 579
Steel-Box |
Steel-I |
Steel-Tub |
Composite-I |
Composite-T |
|
|
|
|
|
Steel-Box (Type 1) : 구조 강철 박스 모양 거더
Steel-I (Type 1) : 구조용 강철 I 형 거더

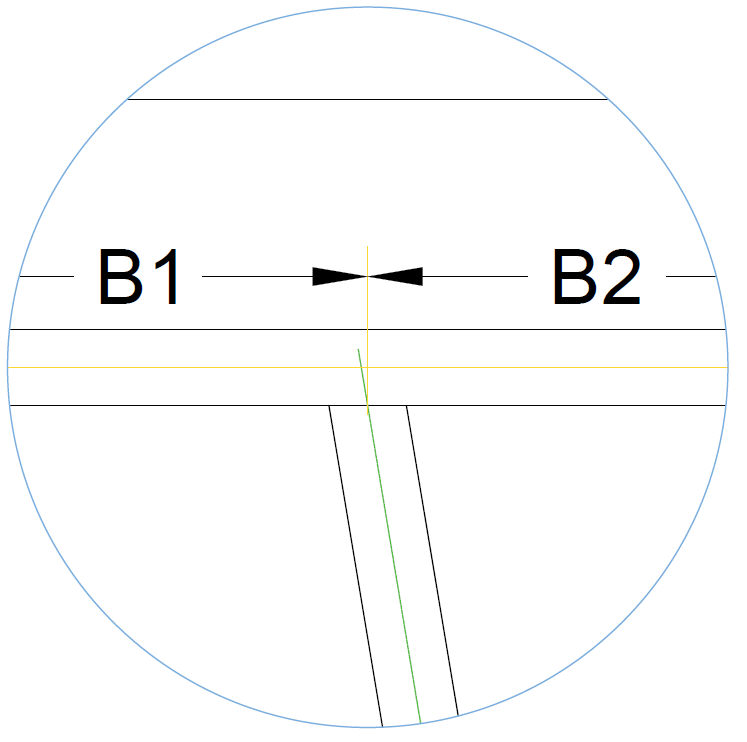

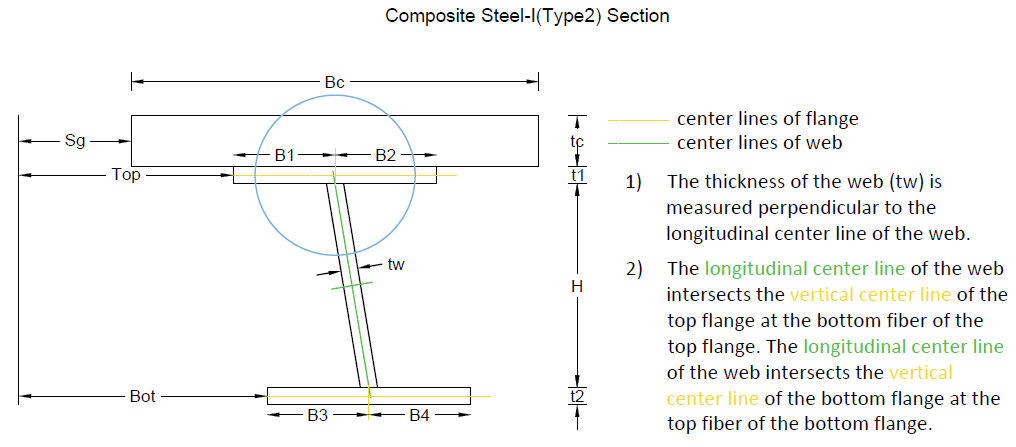

Steel-I (Type 2) : 구조용 강철 I 형 거더. 비대칭
단면을 정의 할 수 있습니다.

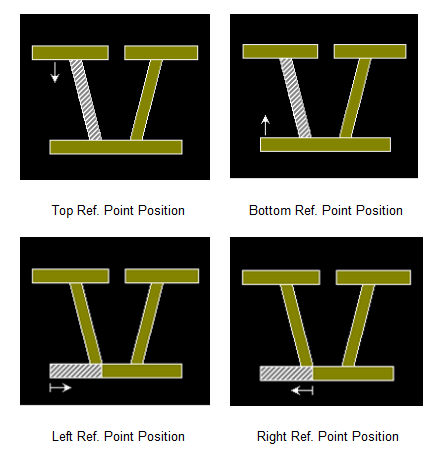

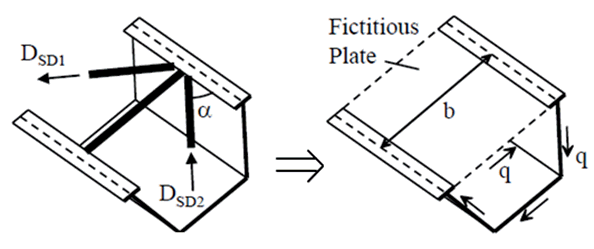

Steel-Tub (Type 1) : 구조용 강철 Tub 모양 거더
Steel-Tub (Type 2) : 구조용 강철 Tub 모양 거더.
비대칭 단면을 정의 할 수 있습니다.
Composite-I : 프리스트레스
콘크리트 I 형 거더
Composite-T : 프리스트레스
콘크리트 T 형 거더
Composite-PSC
: PSC 탭에서
타입으로 정의한 단면을 Girder로 사용합니다.
Composite-General
: SPC(Sectional Property Calculator)에서 재질, 시공순서에
맞게 파트로 구분하여 정의한 단면을 사용합니다.
User : DB/User,
Value 탭 등에서 미리 정의한 단면을 합성전/합성후 단면으로 사용합니다. |
Material |
Es/Ec
: 콘크리트에 대한
강재의 탄성계수비
Ds/Dc
: 콘크리트에 대한
강재의 중량비
 : 사용할 콘크리트와 강재의 물성치를 DB에 있는 데이터에서
선택하여 자동입력합니다.
Composite 단면의 강성계산에서 RC를 Steel로 치환하여 고려한다. 재질에
따른 자중은 다음과 같이 산정한다.
Composite 자중 = Steel
자중 + RC 자중
Ds/Dc
= 0으로 입력한 경우 RC의 자중은 무시되고 Steel의 자중만 고려한다.
Ps : 강철의 포아송 비
Pc : 콘크리트의 포아송 비
Ts / Tc (또는 Tgd / Tsb) :
강재와 콘크리트의 열팽창 계수의 비 (또는 거더와 슬래브의 열팽창 계수의 비)

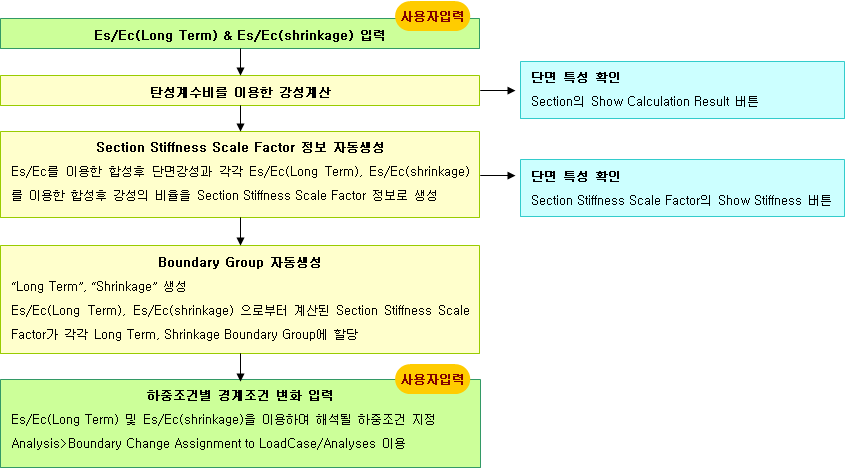

Multiple Modulus of
Elasticity
도로교
설계기준 3.9.2.6 과 3.9.2.8에 따르면 바닥판 콘크리트의 크리프나 건조수축에
의한 응력을 계산하기 위해서는 탄성계수를 재 산정 하도록 되어 있습니다. 따라서 동일한
단면에 하중조건별로 다수의 탄성계수비의 적용이 필요합니다. EN1994-2(Eurocode4:Design
of composite steel and concrete structures. Part
2) 5.4.2.2에서는 해석 및 응력 검토시 이 조항의 적용을 규정하고 있습니다.
옵션에
Check on 하고, Es/Ec(Long Term)와 Es/Ec(shrinkage)비를

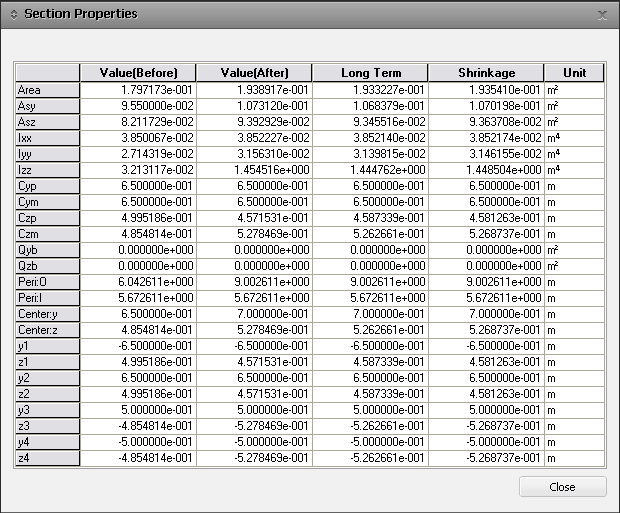

입력하면 이를 고려한 합성후 단면특성이 계산됩니다.
.gif)
합성후
단면 강성중 Ixx는 탄성계수비(Es/Ec)가 아닌 전단탄성계수비(Gs/Gc)를 이용하여
계산됩니다. 탄성계수비(Es/Ec) 입력을 위해 재질데이터를 DB에서 선택하는 경우,
Gs및 Gc를 계산을 위해 재질 DB의 Poisson Ratio가 사용되며, 사용자가
탄성계수비(Es/Ec)를 직접 입력하는 경우 Poisson Ratio는 0으로 처리됩니다.
.gif)
|
Consider
Warping Effect
(7th DOF) |
뒤틀림효과를
고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일
경우 torque는 St.Venant tosional 전단력 & Warping
Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의
차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를
1D 보요소로 시뮬레이션 할 수 있습니다.
Warping효과
고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4),
twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.
적용가능한 요소 타입 : General beam/Tapered beam
적용가능한
경계조건 : Supports, Beam End Release
적용가능한
해석 타입 : Linear Static, Eigenvalue, Buckling, Response
Spectrum, Construction Stage Analysis, Moving
Load Analysis
후처리
결과 : 반력, 변위, 부재력, 응력에서 검토 가능 |
선요소(Truss, Tension-only,
Compression-only, Cable, Gap, Hook, Beam Element)의 단면성질을
입력합니다.
:
을
클릭하십시오.

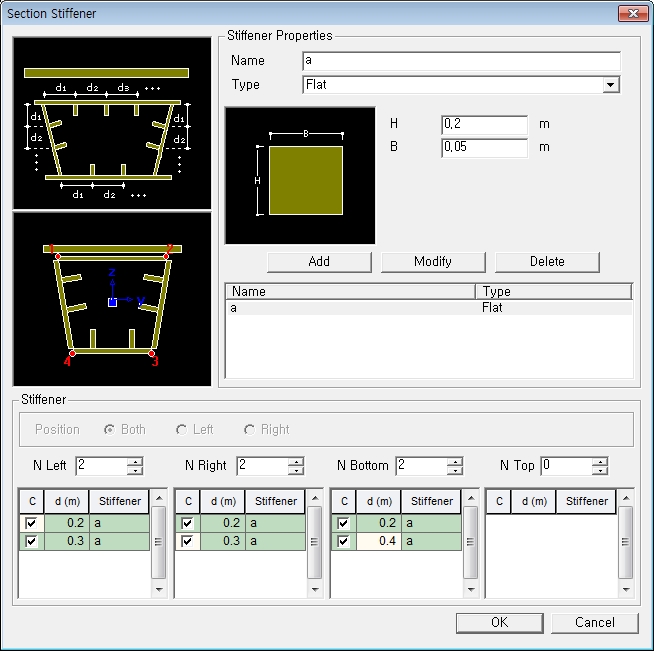

: 새로운 종 방향 보강재를 추가하십시오.
: 기존의 종 방향 보강재를 수정합니다.
: 목록에서 선택된 종 방향 보강재를 삭제합니다.
:
:
:
:
:
:
:
:
를
클릭하십시오.
:
:
