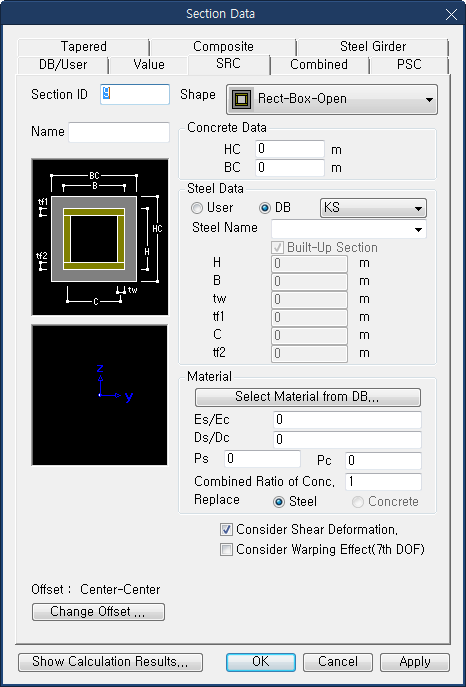

Shape

사용할 단면의 형상을 지정합니다.

Cross H Section과 Combined T-Section 단면 형상이 추가
SRC-Box-Stiffner 와 SRC-Pipe-Stiffner 단면 형상 추가

Concrete Data

철골매립형 철골-철근콘크리트 단면에서 철근콘크리트 단면의 외곽치수를 입력합니다.

Steel Data

철골단면 데이터를 입력합니다.

User : 정형화된 단면의 형상에 대한 주요치수를 입력하여 단면을 정의할 때 지정

H, B1, ... : 대화상자 좌측의 단면치수, 입력안내도를 참조하여 치수를 입력합니다.

DB : 국가별 표준단면의 DB로부터 사용할 단면을 선택할 때 지정합니다.

우측의 DB 목록판에서 원하는 DB를 선택합니다.

KS : Korean Industrial Standards

AISC2K(US) : American Institute of Steel Construction, 2000 (US Unit : lb, in)

AISC2K(SI) : American Institute of Steel Construction, 2000 (SI Unit : kN, m)

AISC : American Institute of Steel Construction

CISC02(US) : Canadian Institute of Steel Construction (US Unit : lb, in)

CISC02(SI) : Canadian Institute of Steel Construction (SI Unit : kN, m)

BS : British Standards

BS는 1993년 이전에 수정된 BS4-1을 나타냅니다.

BS4-93 : British Standards / BS 4-1 : 1993

DIN(s) : Deutshes Institut Fur Normung e.v.

JIS : Japanese Industrial Standards

JIS2K : Japanese Industrial Standards 2000

GB-YB : Guojia Biao Zhun-Yejin Bu Biao Zhun

GB-YB05 : Guojia Biao Zhun-Yejin Bu Biao Zhun(2005)

Pacific(SI) : Bentley Pacific Standards (SI Unit : kN, m)

IS84 : Indian Standards

CNS91 : Chinese National Standard - 대만국가표준

Steel Name : DB의 단면이름을 직접 입력하거나 단면 목록표에서 선택합니다. 단면이름을 직접 입력할 때는 DB의 단면이름형식과 일치되어야 합니다.

예) KS, JIS : H 400X200X8/13, AISC : W36X280, CISC : HP310x110, BS : UB 406x178x54, DIN : HD400x288

Material

철골-철근콘크리트 단면을 구성하는 철골과 콘크리트의 재료적 성질을 입력합니다.

버튼을 클릭하여 콘크리트와 철골의 재질을 국가별 표준재질규격 DB에서 선택하면 아래의 항목이 자동입력됩니다.

Es/Ec : 콘크리트에 대한 강재의 탄성계수비

Ds/Dc : 콘크리트에 대한 강재의 중량비

Ps : 철골의 포와송비

Pc : 콘크리트의 포와송비

Combined Ratio of Conv.  : 콘크리트의 강성감소계수 [Default = 1.0]

SRC 단면의 강성계산에서 RC를 Steel로 치환할 경우 RC의 강성을 감소시키는 계수(Conv.)가 적용된다.

Replace : 합성단면의 강성을 계산할 때 기준이 되는 Steel이 지정됩니다.

SRC 단면의 강성계산에서 RC를 Steel로 치환하여 고려한다. 재질에 따른 자중은 다음과 같이 산정한다.

SRC의 자중 = Steel 자중 + RC 자중

여기서, Ds/Dc = 0 으로 입력한 경우 RC의 자중은 무시하고 Steel의 자중만 고려한다.

Consider Warping Effect

(7th DOF)

뒤틀림효과를 고려할 지 여부를 선택합니다. 뒤틀림 변위가 제한된 상태에서 발생하는 불균일 비틀림일 경우 torque는 St.Venant tosional 전단력 & Warping Torsion에 의해 저항됩니다. Curved 부재나, 편심하중이나 무게중심과 전단중심의 차이가 있는 경우에 보다 정확한 결과를 위해서 Warping torsion 효과를 1D 보요소로 시뮬레이션 할 수 있습니다.

Warping효과 고려(7 자유도)가 고려된 경우 warping 계수(Iw), warping 함수(w1,w2,w3,w4), twisting moment로 인한 전단변형 들은 단면속성 대화창에서 체크될 수 있습니다.

적용가능한 요소 타입 : General beam/Tapered beam

적용가능한 경계조건 : Supports, Beam End Release

적용가능한 해석 타입 : Linear Static, Eigenvalue, Buckling, Response Spectrum, Construction Stage Analysis, Moving Load Analysis

후처리 결과 : 반력, 변위, 부재력, 응력에서 검토 가능
