Effective Width Scale Factor Table



▒ 기능

전 단면에 대해 자동계산된 Iy의 증감계수(Effective Width Scale Factor)를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



▒ 호출

메인 메뉴에서 [Boundary] 탭 > [Tables] 그룹 > [Boundary Tables] > [Effective Width Scale Factor Table]



▒ 입력("Effective Width Scale Factor" 참조)

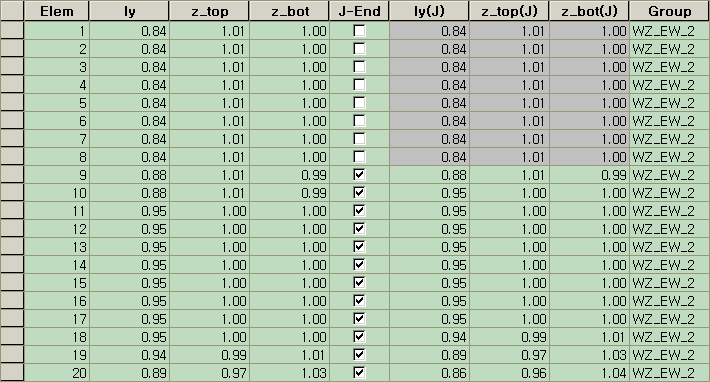

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.



Elem : 요소번호

Scale Factor : Iy의 증감계수

z_top Scale Factor : 도심에서 단면 상단(요소좌표축 +z방향)까지의 거리에 대한 증감계수

z_bot Scale Factor : 도심에서 단면 하단(요소좌표축 -z방향)까지의 거리에 대한 증감계수

J-END : I단과 J단의 유효폭 계수를 다르게 입력하는 경우에 Check 합니다.

Group : 입력한 경계조건이 포함된 Boundary Group 이름
