LILM 공법으로 시공되는 교량의 경우, 각 교대 또는 교각의 위치에서 발생되는 절점좌표계(절점좌표계가 지정되지 않은 경우 전체좌표계) 기준 반력을 시공단계의 변화에 따라 Spread Sheet 형식의 Table로 확인합니다.

시공단계별로 반력이 발생되는 위치(절점번호)는 Reaction by Position Data에서 정의되어 있어야 하며, ILM Wizard 기능을 이용할 경우는 프로그램 내부에서 자동생성됩니다.

midas Civil 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.

메인 메뉴에서 [Results] 탭 > [Bridge] 그룹 > [Camber/Reaction] > [ILM Reaction] > [Reaction by Position Table(Local)]

Record Activation Dialog에서 반력의 확인을 원하는 하중조건을 선택합니다. 시공단계해석시 각 시공단계별 해석결과 확인과정에서 제시되는 하중조건은 프로그램 내부에서 자동생성됩니다. (Combinations 참조)

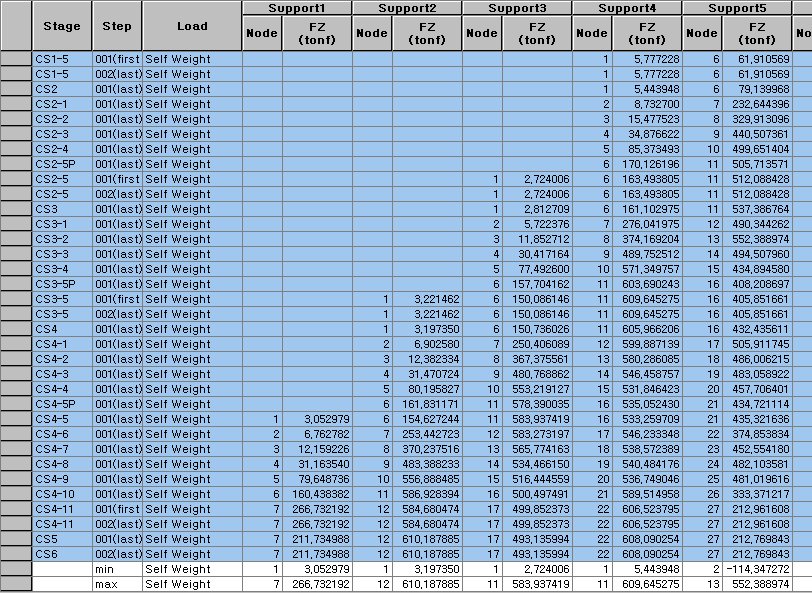

하부의 탭에서 반력을 확인하려는 성분의 테이블을 선택한 후 다음 사항을 확인합니다.

Stage : 시공단계

Step : 시공단계 하위의 스텝

Load : 하중조건

Node : 해당시공단계에서 각 교대 또는 교각의 위치에 해당되는 절점번호 (Reaction by Position Data에서 입력)

FX, FY, FZ, MX, MY, MZ : 각 성분별 반력

min : 해당 교대 또는 교각의 위치에서 시공단계별로 발생된 빈력의 최소값

max : 해당 교대 또는 교각의 위치에서 시공단계별로 발생된 빈력의 최대값
