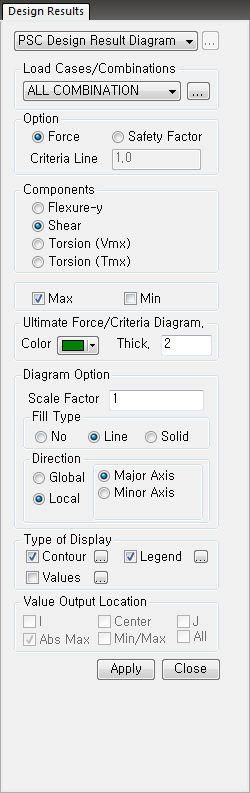

Load Cases/Combinations

ALL Combination: 모든 하중 조합을 고려하여 각 부재별 설계 부재력을 찾아서 PSC설계에 사용하므로 사용자가 별도의 하중조건 또는 하중조합을 선택할 필요가 없습니다. 하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의  버튼을 이용합니다.(Combinations 참조)

Option

Force: 설계 부재력과 강도를 Diagram으로 출력합니다.

Safety Factor: 강도비(설계 부재력/강도)를 Diagram으로 출력합니다.

Criteria Line: 강도비의 기준이 되는 값을 입력합니다. 입력된 값이 강도비와 동시에 Diagram형식으로 출력되며 이 값이 다른 계산에 사용되는 것은 아니며 단순한 사용자 참고용으로 출력되는 값입니다.

Components

원하는 출력 항목을 다음에서 선택합니다.

Flexure-y: 계수하중시 휨강도에 대한 검토(강축)

Shear: 계수하중시 전단강도에 대한 검토

Torsion(Vmx): 계수하중시 비틀림강도에 대한 검토(전단력 최대시)

Torsion(Tmx): 계수하중시 비틀림강도에 대한 검토(비틀림 최대시)

Diagram Options

Scale Factor: Diagram의 작도 비율을 입력합니다.

Fill Type

No Fill : Diagram을 외곽선으로만 나타냅니다.

Line Fill : Diagram 내부를 색선으로 나타냅니다.

Solid Fill : Diagram 내부를 색면으로 나타냅니다.

Direction

Global : 전체좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다.(X,Y,Z)

Local: 요소좌표계 방향을 기준으로 Diagram이 그려지는 방향을 선택합니다.[Major(강축), Minor(약축)]

Type of Display

출력형태를 다음과 같이 지정합니다.

Contour : 보요소에 발생한 요소내력을 등고선도로 나타냅니다. Type of Display

Values : 보요소에 발생한 요소내력을 수치로 나타냅니다. Type of Display

Legend : 작업화면의 좌측 또는 우측에 해석결과에 대한 각종 참조사항을 정리하여 출력합니다. Type of Display

Output Section Location

보요소의 휨모멘트를 수치로 출력할 위치를 지정합니다.

I : 보요소의 시작절점(N1)에 발생한 휨모멘트를 수치로 나타냅니다.

Center : 보요소의 중심에 발생한 휨모멘트를 수치로 나타냅니다.

J : 보요소의 끝절점(N2)에 발생한 휨모멘트를 수치로 나타냅니다.

Abs Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.

Min/Max : 보요소를 4등분 한 위치에서 발생한 휨모멘트중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.

All : 보요소의 시작 절점, 끝 절점 그리고 중심에 발생한 휨모멘트를 동시에 수치로 나타냅니다.
