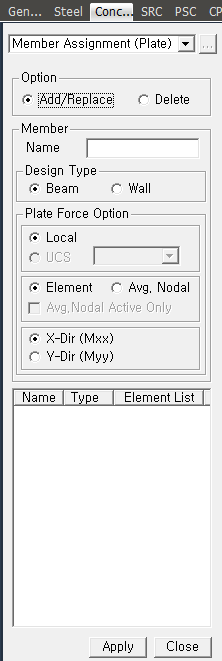

Option

부재를 입력/수정하거나 삭제하는 기능을 선택합니다.

Add/Replace : 최초 입력 부재는 추가하고, 입력된 부재가 있는 경우에는 수정(Update)합니다.

Delete : 입력되어 있는 부재를 삭제합니다. 삭제하는 경우에는 모델링 영역에서 선택하거나 Element List 창에서 선택합니다.

Member

Name : 생성할 Member의 이름을 입력합니다.

Design Type

Beam : 사용자가 직접 요소를 선택하여 부재로 지정합니다.

Wall : 프로그램에서 자동으로 선택한 요소들을  부재로 지정합니다.

Plate Force Option

Local : 판요소의 요소 좌표계에 따른 단면력을 사용합니다.

UCS : 미리 정의한 사용자 좌표계를 선택하여 그에 따른 단면력을 사용합니다.

Element : 선택된 검토부재에 해당하는 요소의 각 절점에서 계산된 내력을 사용합니다.

Avg. Nodel : 선택된 검토부재의 당절점별로 해당 절점을 공유하는 요소의 절점내력을 평균한 내력을 적용합니다. 평균 내력을 계산하기 위해서는 공유된 모든 절점의 내력을 사용합니다.

X-dir (Mxx) : X방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Mxx - Vxx)

Y-dir (Myy) : Y방향의 휨모멘트를 사용하여 단면검토를 수행하며 전단력 방향도 결정됩니다. (Myy - Vyy)

영역을 정의 할 경우 동일방향에 대해 1개의 Elem가 여러 개의 영역에 포함될 수 없습니다.

ex) 영역A(검토부재10, x방향)에 속한 Elem는 영역B(검토부재10, x방향)에는 포함될 수 없습니다. 영역 A(검토부재, x방향)에 속한 Elem는 영역 B(검토부재10, y방향)에는 포함될 수 있습니다.

여러 요소를 단일 부재로 지정한 경우, 부재번호는 Member를 이루는 요소들 중 Local Direction의 I단에 있는 요소 번호로 지정되며 그 요소가 부재의 대표 요소가 된다. 부재의 설계 변수들은 대표 요소에 입력할 경우에만  적용된다.

부재로 지정할 요소들의 재질 및 단면 그리고 절점연결방향(Local Direction)이 다른 경우에는 하나의 부재로 지정할 수 없다.

여러 요소로 분할된 부재를 하나의 Member로 지정하고 설계변수를 자동계산하는 기능을 적용하면 프로그램 내부에서 부재의 연결상태를 고려하여 설계변수 Effective Length Factor (K), Equivalent Moment correction Factor (Cm), Unbraced Length(L,Lb)를 자동계산한다. 따라서 정확한 설계결과를 얻을 수 있다.

설계변수들 중 Effective Length Factor (K), Equivalent Moment Correction Factor (Cm), Moment Magnifier(B1/δb,B2/δs), Limiting Slenderness Ratio는 대표 요소에 입력된 값을 적용하고, Unbraced Length (L,Lb)는 각 요소에 입력된 값을 사용한다.
