midas UMD를 활용한 RC단면 설계를 수행합니다. (midas Civil에서의 해석결과와 단면정보 및 Rebar정보가 midas UMD로 자동입력됩니다.)

설계를 위한 부재선택 후 "Perform RC Design"을 실행할 경우 검토위치를 선택하여 midas UMD에 설계정보를 입력합니다.

부재를 선택하지 않은 상태에서 "Perform RC Design"을 실행할 경우 midas UMD는 midas Civil과 연결된 상태로 활성화 됩니다.

최신 설계기준인 KSCE-LSD15, KSCE-USD10, KSCE-RAIL-USD11을 선택할 경우 단위부재 설계 전용프로그램인 midas UMD로 설계정보가 자동입력되어 RC단면을 설계합니다.

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Perform RC Design]

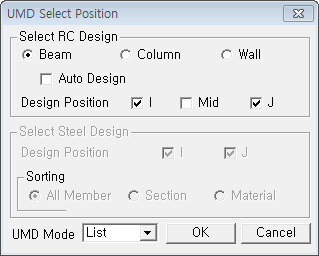

UMD Select Poition

: RC단면 설계를 위한 부재유형과 단면 검토위치를 선택합니다. V815-557

Select RC Design : Beam, Column, Wall에서 설계될 부재 유형을 선택합니다. Auto Design에 Check On 할 경우 선택된 부재의 Member Type을 인식하여 부재유형이 자동 선택됩니다. (수평부재는 Beam으로, 수직부재는 Column 및 Wall로 자동지정 됩니다.) 부재의 수평/수직방향은 "Modify Member Type" 기능을 통하여 수정 가능합니다.   Design Position : 단면 검토를 위한 검토위치를 선택합니다. I는 부재의 앞단, Mid는 부재의 중앙, J는 부재의 끝단을 의미합니다.   UMD Mode : UMD 연결 시 Window Mode를 설정합니다.
