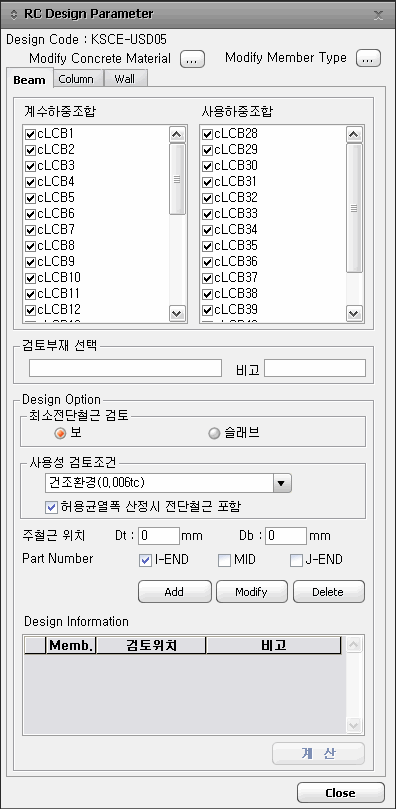

최소전단철근 검토 : 최소전단철근기준의 적용여부를 판단합니다.
사용성 검토조건 (KCSE-USD05, KSCE-RAIL-USD04 설계기준 선택 시에만 활성화)
허용균열폭 산정을 위한 강재의 부식에 대한 환경조건을 선택합니다. 건조환경(0.006tc), 습윤환경(0.005 tc), 부식성환경(0.004 tc), 고부식성환경(0.0035 tc), 수밀성구조물(0.2mm), 고부식성환경/수밀성구조물(0.13mm))중 하나를 선택할 수 있습니다.
허용균열폭 산정시 전단철근 포함 : 최외단 철근의 표면과 콘크리트 표면 사이의 콘크리트 최소피복두께 (tc)를 산정함에 있어 전단철근을 최외단 철근으로 고려할 때 사용합니다. 선택하지 않으면 주철근을 기준으로 최소피복두께 (tc)를 계산 합니다.
철근 중심간격 검토(KCI-USD07 설계기준 선택 시 검토)
KCI-USD07 설계기준 선택 시 사용성 검토조건은 비활성화되고 철근 중심간격으로 검토합니다. 이전의 설계기준의 사용성 검토규정에서 균열폭을 계산하여 허용균열폭을 초과하지 않게 철근을 배치하도록 한 규정을 삭제하고 인장철근의 간격제한으로 균열을 제어하도록 개정하였으며 아래 두식에 의해 계산된 값 중에서 작은 값 이하로 해야합니다.
.gif)
.gif)
주철근 위치 : 부재의 인장부 연단에서 배근하고자 하는 철근의 도심까지의 거리를 입력합니다. 이 값은 사용자가 철근을 입력하기 전 개략적인 필요철근량을 계산하기 위해 사용되며, 0 보다 큰 값을 입력하여야 합니다.
Dt : 부모멘트부 설계를 위해 부재의 상연에서부터의 거리를 입력합니다.
Db : 정모멘트부 설계를 위해 부재의 하연에서부터의 거리를 입력합니다.
Part Number : 부재의 I단, J단, 1/2지점 중 검토하고자 하는 위치를 선택합니다.
 : 입력한 내용이 Design Information 에 반영됩니다. 이미 입력된 부재가 있는 경우 업데이트 되지 않습니다.
 : Design Information의 해당 부재의 값을 수정합니다. 해당 부재가 Design Information상에 입력되어있지 않다면 업데이트 또는 수정되지 않습니다.
 : 해당 부재를 Design Information에서 삭제합니다.
Design Information : , , 버튼의 동작에 따라 입력된 내용을 그리드를 통해 보여줍니다. 마우스를 통하여 그리드의 Row를 선택시 선택된 부재는 입력창과 Model View에 반영됩니다.
 : Design Information에 입력된 정보를 기준으로 단면검토를 수행 합니다. 검토결과는 Beam Design 대화창에서 확인할 수 있습니다.

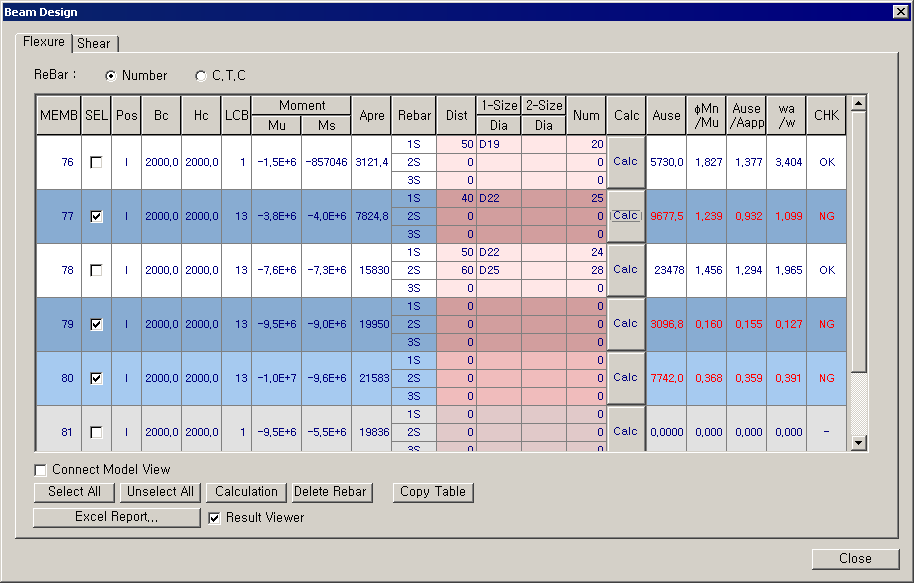

 Flexure

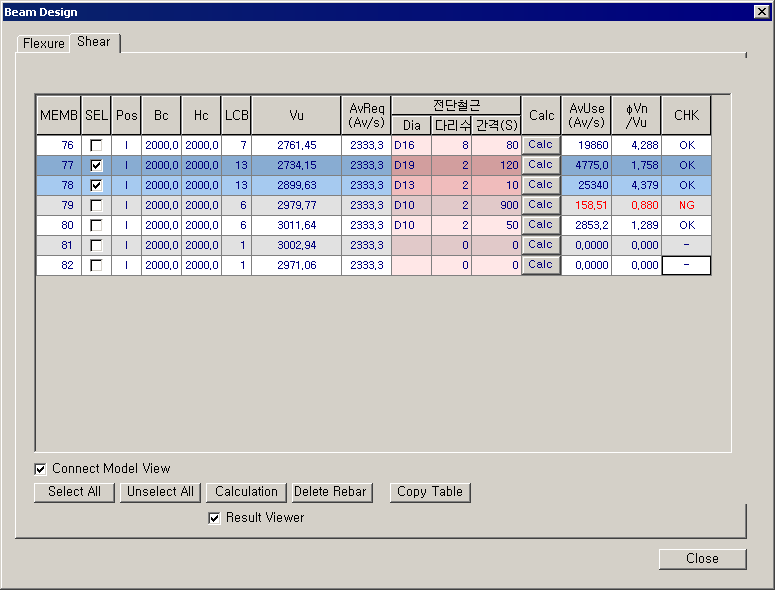

Shear
|
Frame 요소의 형상정보와 해석결과를 이용하여 단철근 보설계를 수행합니다. 사용자가 선택한 보부재와 하중조합에 대해 검토하며, 선택한 하중조합 중 가장 불리한 조건에서 휨과 전단에 대한 검토 결과를 출력합니다. 이 기능을 사용하기 위해서는 (d).gif)
을 클릭하면
.gif){kind=small}
.gif){kind=small}
.gif){kind=small}
: SEL에서 선택된 요소가 Model View 에서 선택됩니다..gif){kind=small}
,.gif){kind=small}
: SEL에서 전체선택 또는 선택해제를 수행합니다.
: SEL에서 선택한 요소의 단면검토를 수행합니다.
: SEL에서 선택한 요소에 입력된 철근정보 및 단면검토를 삭제합니다.
: 테이블에 출력된 모든 요소에 대한 정보를 클립보드로 복사합니다. Excel 에 "Ctrl+C"하면 바로 붙여넣을 수 있습니다.
: SEL에서 선택한 요소에 대한 상세계산서를 Excel 포맷으로 출력합니다..gif)
.gif)
