선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.
재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.

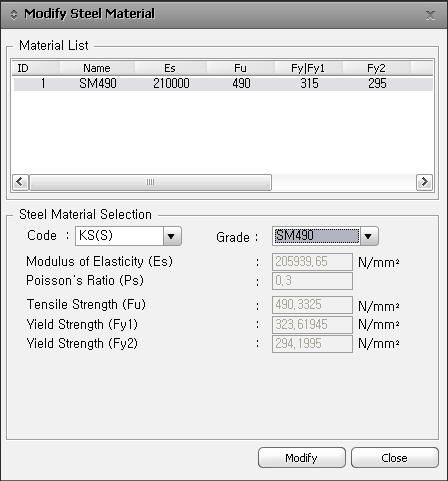

재질데이터베이스를 이용하는 방법 : 해당 재질이 속한 표준규격(Code)과 재질이름(Grade)를 마우스로 선택합니다.
Modulus of Elasticity(Es) : 철골재질의 탄성계수
Poisson's Ratio(Ps) : 철골재질의 프와송 비
Tensile Strength(Fu) : 철골재질의 인장강도
Yield Strength (Fy1, Fy2) : 사용부재의 두께가 40mm이하인 경우 재질의 항복강도
Fy1, Fy2, Fy3, Fy4, Fy5, Fy6은 철골재질의 두께에 따른 항복강도를 의미하고, 강도검증 수행시 각 응력성분별(압축, 인장, 휨, 전단) 허용응력(설계강도)을 계산하는데 기준이 되는 값으로써, 표준규격별로 다음과 같이 정의된다. 한편, Fy1, Fy2 Fy3, Fy4, Fy5, Fy6값의 적용은 부재단면의 최대두께를 기준으로 판단한다.  1 2
사용자가 직접 입력하는 방법 : 표준규격을 Code 항에서 'None'으로 선택하고 입력하고자 하는 재질명칭을 Name 항에 입력합니다.이렇게 입력을 마치면 다음과 같은 재질데이터를 입력할 수 있도록 각 항목이 활성화되고, 각 항목별로 해당 값들을 입력할 수 있습니다.
아래의 항목들은 KSCE-ASD05(건설교통부 제정 도로교설계기준 2005)에 한합니다.
Modulus of Elasticity(Es) : 철골재질의 탄성계수
Poisson's Ratio(Ps) : 철골재질의 프와송 비
Reference : KSCE-ASD05(도로교설계기준 2005)에 사용되는 강종을 나타내며 선택된 강종의 허용응력 상한값이 입력됩니다.
Code항에서 'None'으로 선택하면 사용자가 정의한 임의의 재질 및 허용응력에 대해 설계기능을 수행할 수 있다.
|
해석모델 작성 시 입력한 철골재질에 대하여 재질데이터의 일부를 수정하거나 입력된 재질데이터를 설계 목적에 적합한 다른 재질데이터로 변경하려고 하는 경우 사용됩니다..gif)
