midas UMD를 활용한 Steel단면 설계를 수행합니다. (midas Civil에서의 해석결과와 단면정보가 midas UMD로 자동입력됩니다.)

설계를 위한 부재선택 후 "Perform Steel Design"을 실행할 경우 검토위치를 선택하여 midas UMD에 설계정보를 입력합니다.

부재를 선택하지 않은 상태에서 "Perform Steel Design"을 실행할 경우 midas UMD는 midas Civil과 연결된 상태로 활성화 됩니다.

최신 설계기준인 KSCE-LSD12, KSCE-USD10, KSCE-RAIL-USD11을 선택할 경우 단위부재 설계 전용프로그램인 midas UMD로 설계정보가 자동입력되어 Steel 단면을 설계합니다.

메인 메뉴에서 [MODS] 탭 > [Design] 그룹 > [Steel Design] > [Perform Steel Design]

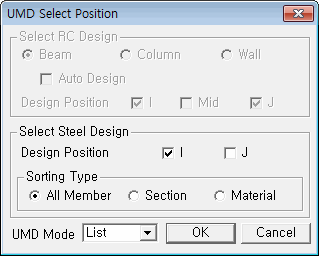

UMD Select Poition

: Steel단면 설계를 위한 부재유형과 단면 검토위치를 선택합니다.  V815-556

Design Position : 단면 검토를 위한 검토위치를 선택합니다. I는 부재의 앞단, J는 부재의 끝단을 의미합니다.   Sorting Type : Section, Material 별 최대부재력만 선별하여 midas UMD에 연동합니다.   UMD Mode : UMD 연결 시 Window Mode를 설정합니다.   "Member Assignment" 기능을 사용하여 여러개의 요소를 하나의 부재로 지정할 경우, 검토위치는 정의된 Member를 인식하여 정의되고 비지지길이는 Member내의 비지지된 길이가 자동으로 고려되어 midas UMD에 입력됩니다.
