Smart Report

▒ 기능

midas Civil에서 출력하는 해석결과를 이용해 보고서를 생성합니다.

모델의 입력데이터와 해석결과로 출력되는 반력/변위/부재력/응력의 Diagram, Table, Graph 등을 사용자 의도에 따라 자유롭게 편집한 후, 그 상태로 보고서에 포함할 수 있습니다.

Microsoft사의 MS word를 편집기로 사용하므로, 자유로운 표현에 제한이 없으며, 기존에 사용하던 보고서 폼을 불러와 적용할 수도 있습니다.

보고서에 삽입될 입력 항목은 출력결과만 저장하는 것이 아니라, 출력물을 저장하기 위한 정보를 저장하고 있으므로, 해석결과가 변경되어도 손쉽게 업데이트 된 보고서를 생성할 수 있습니다.

▒ 호출

메인 메뉴에서 [MODS] 탭 > [Smart Report] 그룹 > [Generator]

메인 메뉴에서 [MODS] 탭 > [Smart Report] 그룹 > [Image]

메인 메뉴에서 [MODS] 탭 > [Smart Report] 그룹 > [Auto Regen.]

▒ 제한

이 기능을 사용하기 위해서는 아래 프로그램이 설치되어 있어야 합니다.

MS Word 2003 Professional 이상 또는 MS Word 2007
.Net framework 3.5 이상

Microsoft 사의 홈페이지(www.microsoft.com)에서 ".NET framework 3.5"로 검색하여, 'dotNetFx35setup.exe' 설치

Visual C++ 2008 재배포 패키지

Microsoft 사의 홈페이지(www.microsoft.com)에서 "Microsoft Visual C++ 2008 Redistributable Package (x86)"으로 검색하여, 'vcredist_x86.exe' 설치

▒ 입력

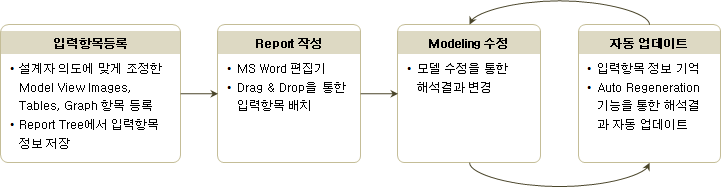

보고서 작성방법은 1) 입력항목 등록 2) 보고서 작성 3) 변경내용 자동 업데이트 순으로 설명하며, 부가적으로 4) Report Tree의 기능에 대해서 설명합니다.

입력항목 등록

보고서에 삽입할 결과항목을 선정합니다. Model View에 출력한 Images, Tables, Charts 3가지 항목에 대해 선정할 수 있습니다.

Images ( User Defined Image)

Step 1) 그림 선정

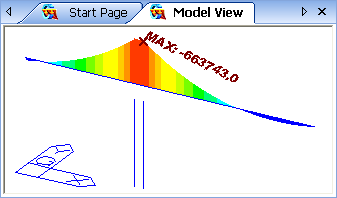

View Point와 Zoom Size, Diagram의 형태, 범례와 수치의 표시여부, 요소의 Active 상태 등을 조정하여 설계자의 의도를 충분히 표현할 수 있도록 Model View를 작성합니다.

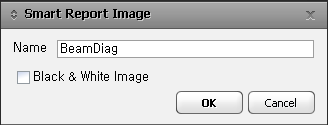

Step 2) 이름 지정
[MODS]탭 > Smart Report > Smart Report Image 메뉴를 선택하거나,  아이콘을 클릭해 현재 Model View의 이름을 지정합니다.
이때, Black & White Image 옵션에 Check 하면 흑백으로 설정할 수 있습니다.

그림 이름은 기호와 특수문자를 제외하고, 28자 이내로 입력합니다.

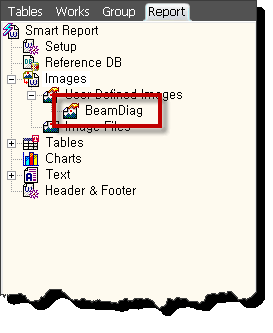

Step 3) 개체 등록
Report Tree의 Images >  User Defined Images 항목에 등록됩니다.

Images ( Image Files)

Step 1) 그림 파일 저장
모델 파일이 존재하는 폴더 하위에 "Image Files" 라는 폴더를 생성하고 그림파일을 넣습니다.

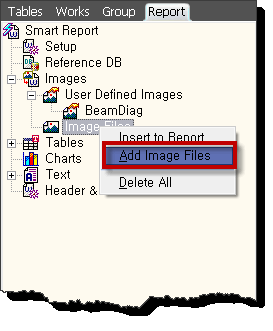

Image Files 항목을 선택하고, Context 메뉴의 'Add Image Files' 기능을 호출합니다.

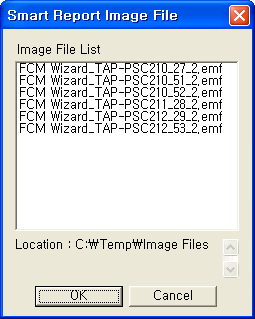

Step 2) 그림파일 선택
"Image Files" 폴더내에 존재하는 그림파일이 나열됩니다. Report Tree에 등록할 그림을 선택하고 OK 버튼을 클릭합니다.
그림 파일은 MS Word에서 사용할 수 있는 모든 형식을 지원합니다.

Step 3) 개체 등록

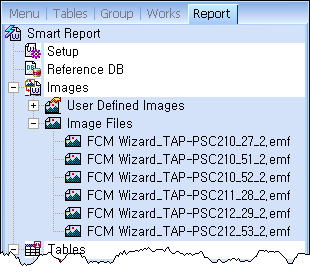

Report Tree의 Images >  Image Files 항목에 등록됩니다.

 User Defined Tables

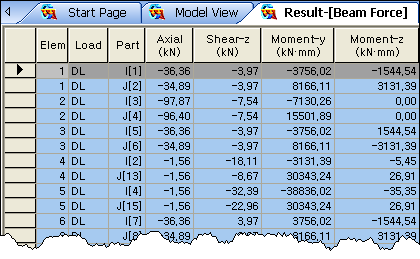

Step 1) Table 출력
절점/요소 번호, 하중조합, 시공단계, 결과출력 위치 등 출력하고자 하는 항목을 선택해 테이블로 출력합니다.

Step 2) 이름 지정

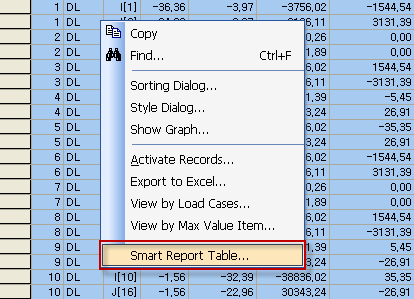

오른쪽 마우스를 클릭해 Context Menu에서 Smart Report Table 메뉴를 선택합니다.

Step 3) 출력항목 선택
해당 테이블의 출력항목 중 의미있는 항목만 Check on 하고, 이름을 지정합니다.
사용자가 선택한 Components를 추출해 테이블로 출력합니다.
테이블 이름은 기호와 특수문자를 제외하고, 28자 이내로 입력합니다.

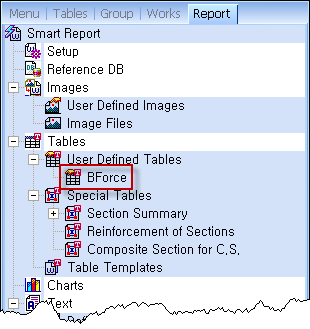

Step 4) 개체 등록
Report Tree의 Tables >  User Defined Tables 항목에 등록됩니다.

 Table Templates

Step 1) 테이블 선정 및 저장
사용자가 직접 입력한 표 형태의 정보 중 자주 사용하는 표를 Report Tree에 등록할 수 있습니다. 반복해서 사용하는 설계기준 요약 등을 저장해 두면 유용합니다.

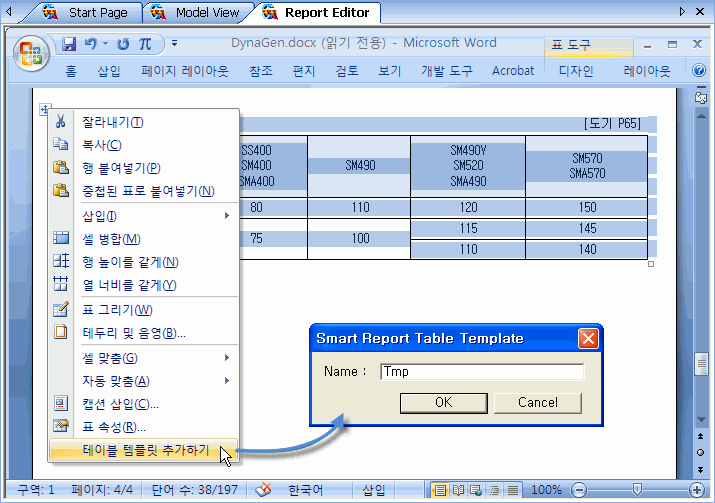

Report Editor에 표를 입력한 후, 해당 표를 선택한 상태에서 Context Menu의 "테이블 템플릿 추가하기" 기능을 실행합니다. 테이블 이름은 기호와 특수문자를 제외하고, 28자 이내로 입력합니다.

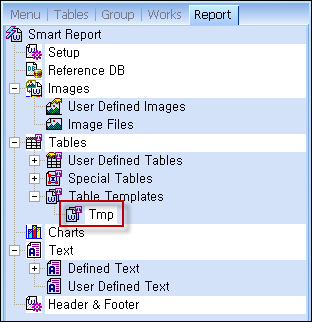

Step 2) 개체 등록
Report Tree의  Table Templates 항목에 등록됩니다.
표를 Table Template으로 등록하면, 모델파일이 있는 폴더 하위에 "Table Template Files" 라는 폴더가 자동으로 생성됩니다. "테이블템플릿 이름.xml" 형태로 자동 저장되며, *.xml 파일의 이름과 Table Template의 이름이 일치해야 하므로, *.xml 파일의 이름을 임의로 변경하거나 파일을 삭제하면, 해당 정보를 활용할 수 없습니다.

 Charts

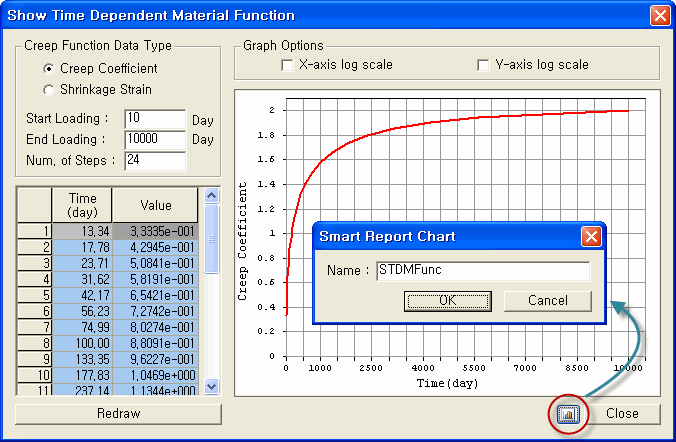

Step 1) 차트 선정 및 저장
보고서에 포함할 수 있는 차트에는  아이콘이 있고, 이 아이콘을 클릭해 해당 차트를 저장합니다.
차트 이름은 기호와 특수문자를 제외하고, 28자 이내로 입력합니다.
l

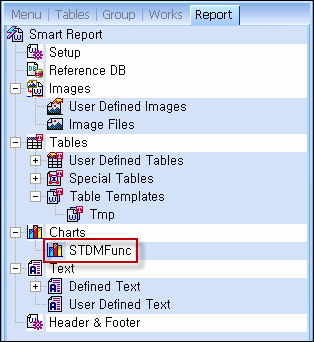

Step 2) 개체 등록
Report Tree의  Charts 항목에 등록됩니다.

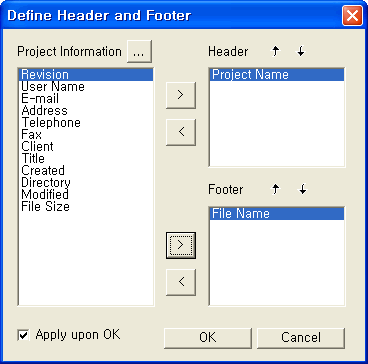

 Header & Footer

Step 1) 항목선택

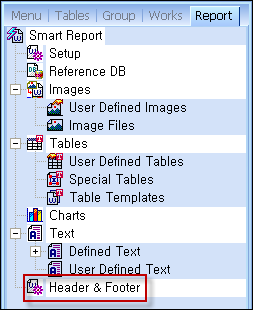

Report Tree의   Header & Footer 를 클릭후 머리말과 꼬리말에 삽입할 항목을 선택합니다.

Step 2) 프로젝트 정보 입력

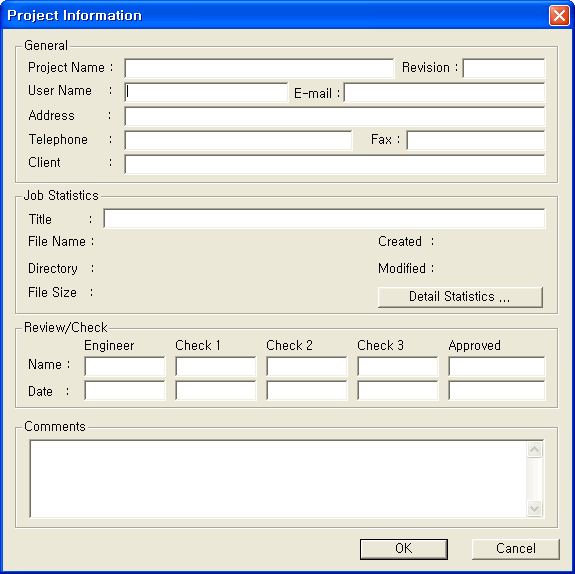

Project Information  을  클릭하여 해당항목의 정보를 입력합니다.

보고서 작성

보고서에 삽입할 결과항목을 선정합니다. Model View에 출력한 Images, Tables, Charts 3가지 항목에 대해 선정할 수 있습니다.

보고서 파일 열기

보고서 파일 열기

[MODS]탭 > Smart Report > Smart Report Generator 메뉴를 선택합니다. 새파일에 저장하거나, 기존에 작성된 파일을 불러들일 수 있습니다.

해석결과 항목입력방법

메인 메뉴에서 [MODS]탭  > [Smart Report]그룹 > [Generator] 메뉴를 선택합니다. 새파일에 저장하거나, 기존에 작성된 파일을 불러들일 수 있습니다.
보고서 파일 열기

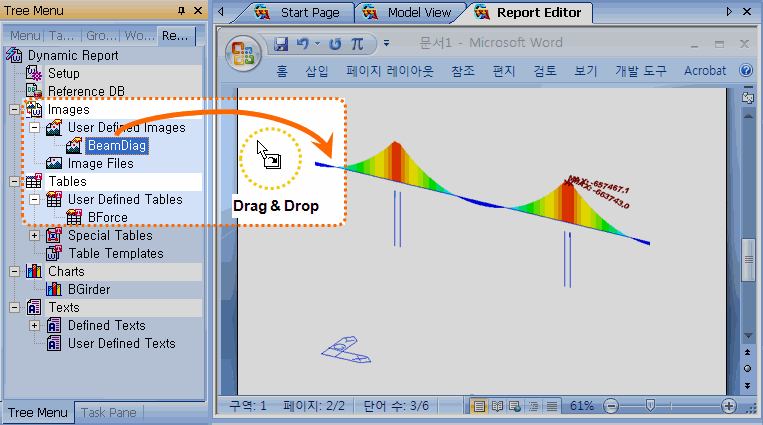

Report Tree에서 등록된 개체를 Report Editor로 Drag & Drop하여 보고서에 삽입합니다.
Drag & Drop을 통한 데이터 입력

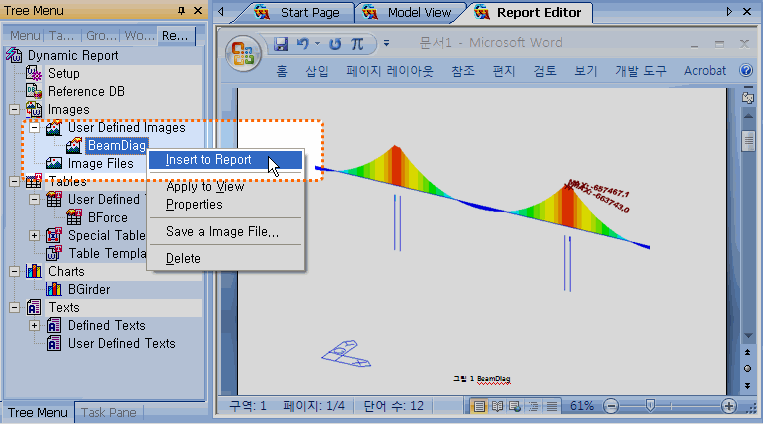

Report Editor가 열려있는 상태에서 Report Tree에 등록된 개체를 선택하고, Context Menu의 Insert to Report 기능을 이용해 보고서에 삽입합니다.
Context 메뉴를 통한 데이터 입력

보고서에 입력할 수 있는 모델정보의 종류

보고서에 입력할 수 있는 정보는 크게 분류하여  Images,  Tables,  Charts,  Texts가 있습니다.
출력 항목은 1) 사용자가 출력형태를 조정할 수 있는 정보와 2) 출력형태가 고정된 정보로 분류할 수 있습니다.

Model View에서 출력하는 그림은 설계자의 의도를 충분히 표현할 수 있도록 시선의 방향과 크기, Diagram의 형태, 범례와 수치의 표시여부를 조정할 수 있습니다. 이와 달리 단면정보는 일정한 포맷으로 출력하고 있습니다.

사용자가 출력형태를 조정할 수 있는 정보에는 "User Defined Image", "User Defined Tables" 이 있고, 출력형태가 고정된 정보에는 "Special Tables", "Defined Texts"가 있습니다.
출력항목은 1) Report Tree에 등록 절차가 필요한 정보와 2) 별도의 등록 절차가 필요치 않은 정보로 분류할 수 있습니다.

Images (User Defined images, Image Files), User Defined Tables, Charts는 보고서를 작성하기 위해 출력할 정보를 Report Tree에 등록해야 합니다. 단면정보를 출력하는 Special Tables, 모델링 정보를 출력하는 Defined Text는 별도의 등록 절차가 필요치 않습니다.

User Defined Images

midas Civil의 Model View에서 표현할 수 있는 그림을 출력합니다.

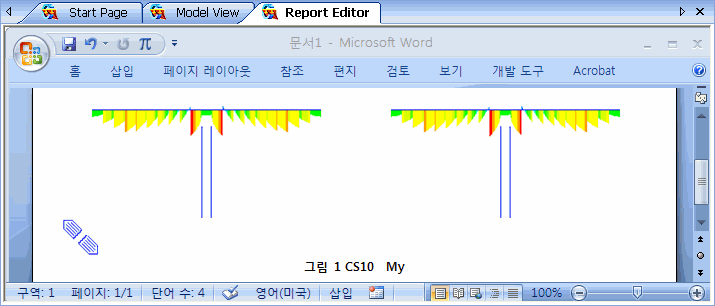

Beam Force Diagram 그림 출력 결과

Image Files

사용자가 그림 파일로 보유하고 있는 그림을 Report Tree에 등록해 관리하고, 보고서에 삽입합니다.

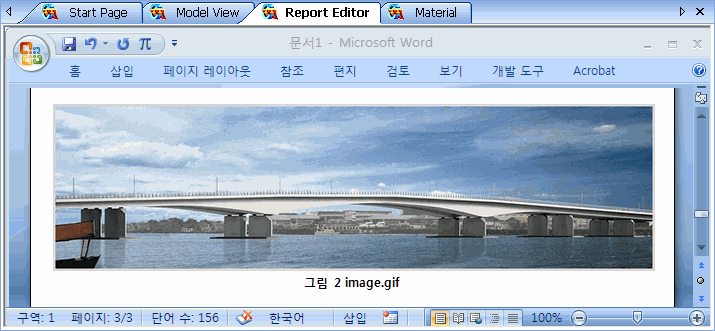

Image Files를 통한 외부 그림파일 등록 및 삽입

User Defined Tables

모델링 정보, 하중, 해석결과, 설계보고서 등 midas Civil 내에서 테이블 형태로 출력되는 정보를 출력합니다.

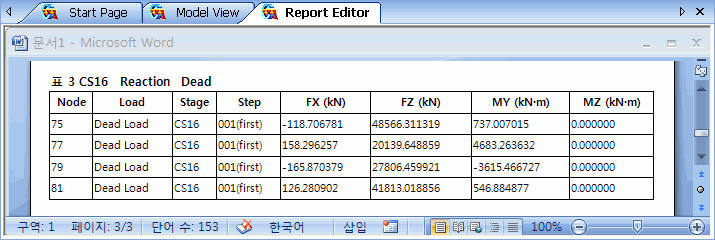

Reaction Table 테이블 출력 결과

Special Tables (Summary Tables)

단면정보를 출력합니다.

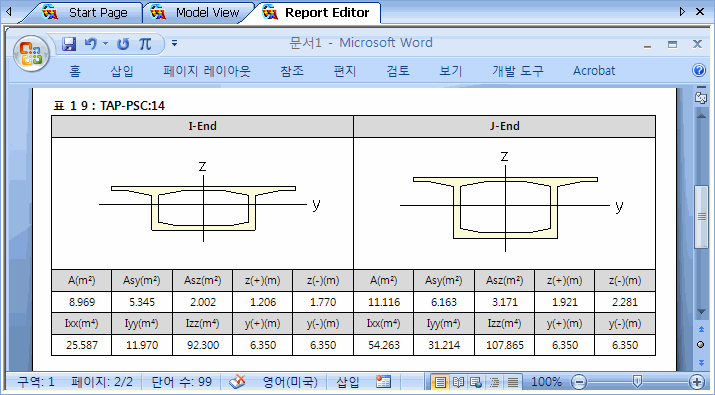

Section Summary 출력 결과

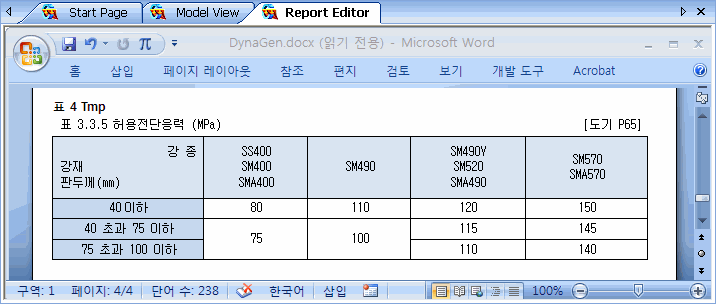

Table Templates

사용자가 직접 입력한 표 중에서 자주 사용하는 항목을 Report Tree에 등록해 관리하고, 보고서에 삽입합니다. 설계기준 요약과 같이 보고서에 공통으로 입력하는 항목을 저장해 두면 편리합니다.

Charts

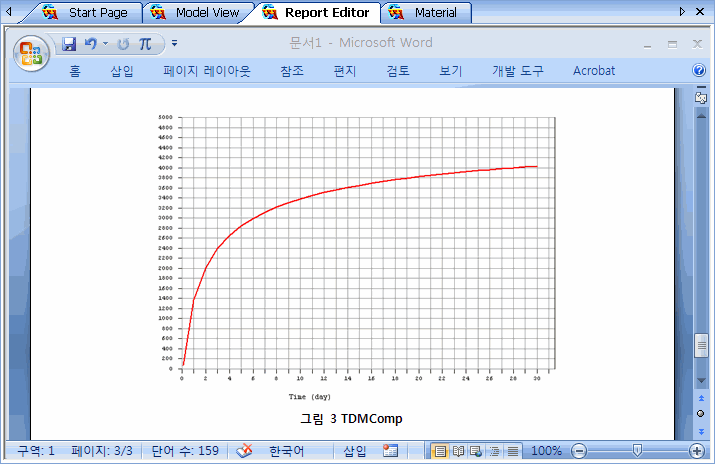

midas Civil에서 사용하는 그래프 형태의 정보를 출력합니다.

Defined Texts

형상정보, 경계조건, 하중 등 모델의 입력데이터를 출력합니다.

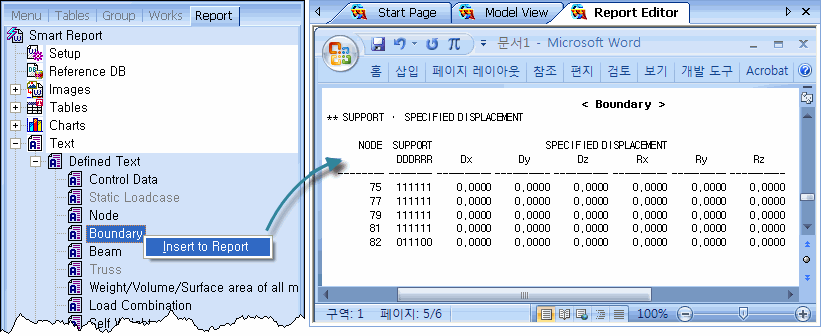

Texts의 Boundary 정보 Text 출력 결과

변경내용 자동 업데이트

메인 메뉴에서 [MODS]탭 > [Smart Report]그룹 > [Auto Regen.] 메뉴를 선택하거나, 아이콘을 클릭해, Auto Regeneration List 대화상자를 호출합니다.

각 탭별로 현재 보고서에서 포함되어 있는 입력 항목이 나열됩니다. 여기서 수정할 항목을 Check on 하고, 버튼을 클릭하면 수정된 정보로 보고서를 업데이트 합니다.

사용자가 Report Editor에서 직접 입력한 내용은 유지하면서, midas Civil에서 제공하는 정보만 업데이트 하므로, 유연한 사용성을 갖게 됩니다.

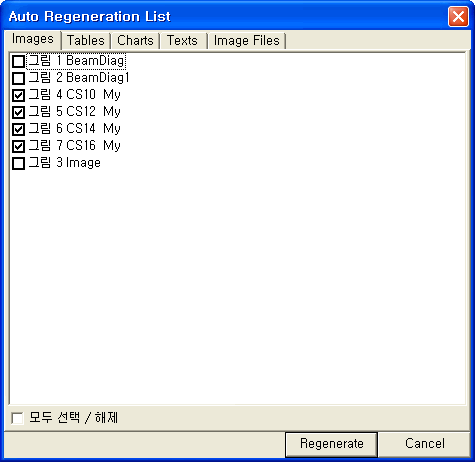

Auto Regeneration 시 수정항목 선택 대화상자

Report Tree의 기능

보고서에 삽입할 결과항목을 선정합니다. Model View에 출력한 Images, Tables, Charts 3가지 항목에 대해 선정할 수 있습니다.

글꼴 설정 ( Setup)

보고서의 글꼴설정

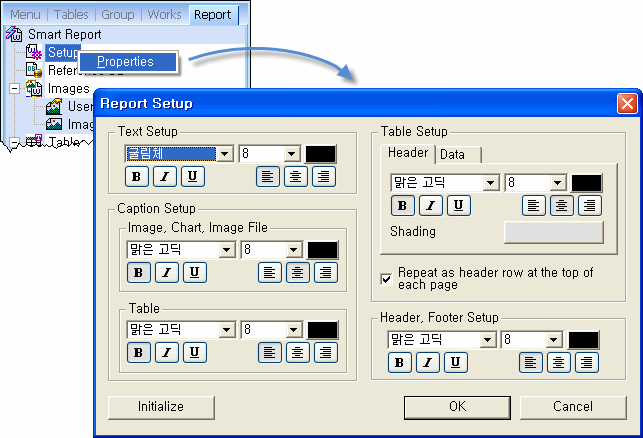

Report Tree에서  Setup 부분을 더블클릭하거나, 오른쪽 마우스를 클릭해 Properties를 클릭해, 보고서에 사용할 글꼴을 정의할 수 있습니다.
Text Setup :  Texts 형태로 출력하는 정보의 글꼴을 설정합니다.  Texts 형태의 정보에는 띄어쓰기, Tab 정보가 포함되어 있으므로, 좌우 정렬된 데이터를 얻기 위해서는 'Fixed Sys', '굴림체' 등의 폰트 사용을 권장합니다.
Caption Setup :  Images,  Charts,  Tables의 제목 글꼴을 설정합니다.  Images와  Charts의 제목은 아래쪽에,  Tables의 제목은 표 위쪽에 삽입됩니다.
Table Setup :  Tables 의 글꼴은 Data 탭에서 설정하고, Header는 머릿글 행의 글꼴을 설정합니다.

다른 보고서의 입력항목 활용하기 ( Reference DB)

구조 검토 보고서는 대상 구조물만 변경될 뿐, 전체적인 보고서의 흐름과 내용은 유사하게 진행됩니다.
모델 형상 그림, 하중정보, 해석결과로 출력된 반력/변위/부재력도 그림 등 반복해서 사용할 정보가 있습니다. 매 프로젝트 마다 이 정보들을 등록하지 않고, 다른 모델에 저장되어 있는 보고서 출력항목을  Reference DB를 활용해 불러올 수 있습니다.

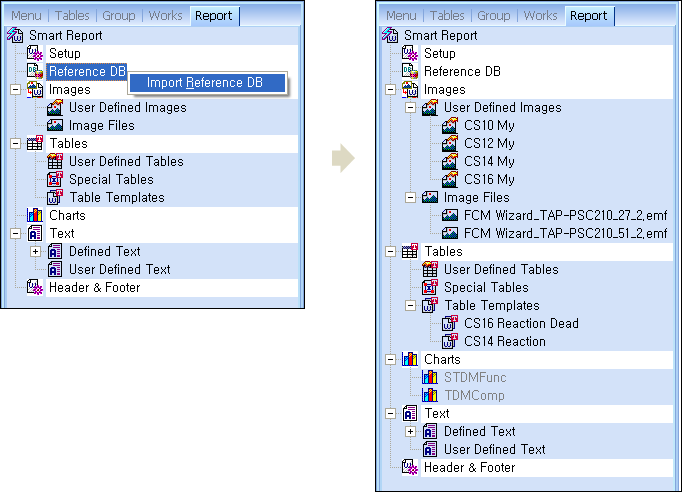

Report Tree의 Reference DB 항목을 더블클릭하거나, Context Menu를 이용해 보고서 출력항목을 가져올 모델파일(*.mcb)을 선택합니다. 불러들일 세부항목을 선택하면, 아래 그림과 같이 다른 모델에 등록되어 있던 입력항목을 활용할 수 있습니다.
Report Tree에 등록된 정보는 출력 결과를 저장하는 것이 아니라, 해당 항목을 출력하기 위한 정보를 저장하고 있습니다. 따라서 변경된 모델에서는 해당 모델에 맞는 결과를 출력할 수 있습니다.
다른 보고서에 등록된 입력항목을 활용
