지점위치와 Bent-Cap의 두께, 구간별 횡단면을 지정합니다.

메인 메뉴에서 [Structure] 탭 > [Wizard] 그룹 > [Grillage Model] > [Span]

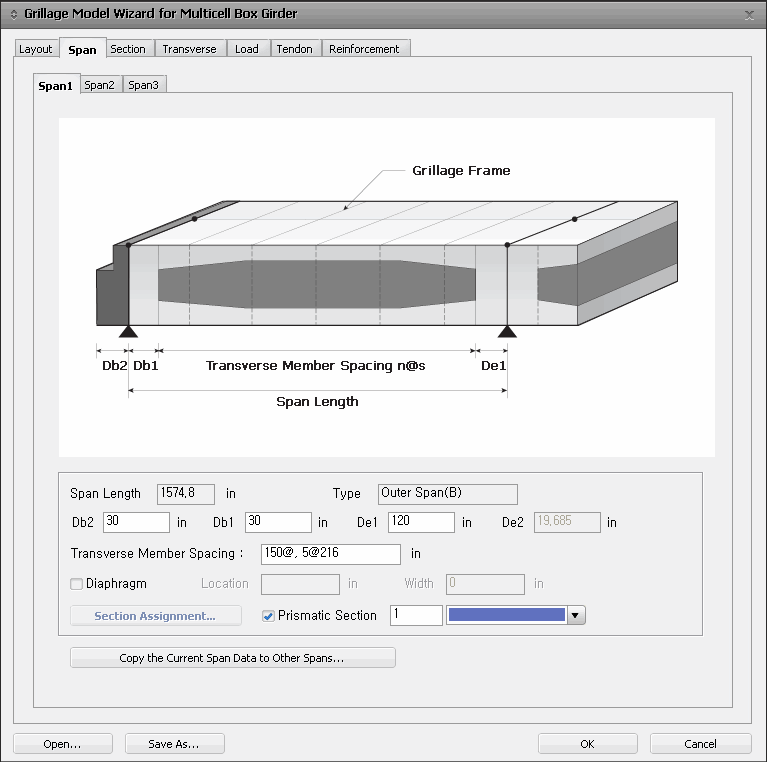

Grillage Model_Span 대화상자

Span1/Span2/Span3 ... 탭  : Layout 탭의 Span Information 설정에 따라 탭 개수가 결정됩니다.

Span Length : 지간 길이를 나타내며, 그 값은 Layout 탭의 Span Information 설정에 따릅니다.

Type : 외측 경간(시점측/종점측)과 내측경간으로 분류합니다. Outer Span(B) / Inner Span / Outer Span(E)

Db2 / Db1 / De1 / De2 : 안내 그림을 참조하여 지점의 위치, Bent-Cap 폭 등을 설정합니다.

Transverse Member Spacing : 가로보 간격. 초기값은 0.1×L 입니다. (여기서, L = Span 길이 - Db1 - De1)

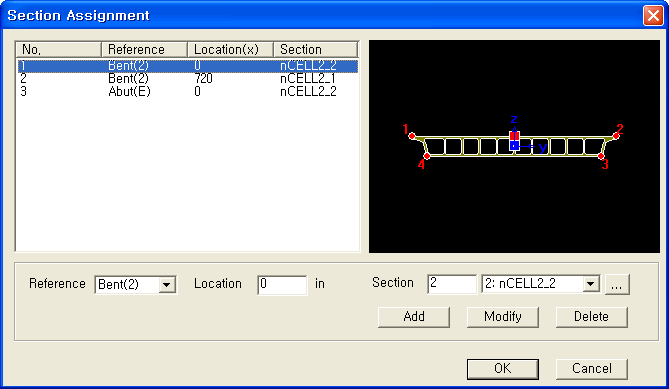

: 교량의 종방향 구간에 따라 단면을 정의합니다.

Reference : 교량의 종방향 구간에서 단면을 정의하기 위한 기준위치

Location : Reference 위치에서 부터 교량진행방향으로 떨어진 거리

Section : Reference 에서 Location 만큼 떨어진 위치에서의 횡단면. 종방향 상에서 특정 위치의 단면을 지정하면, 해당 구간사이에서 자동으로 변단면을 생성합니다.

종방향 부재의 연결방법
구간별로 입력한 단면의 도심이 대표단면의 도심위치와 상하/좌우로 일치하지 않는 경우, 아래 그림과 같이 Section Offset을 이용하여 조정합니다. 그 결과 종방향 부재의 축선은 X-Y 평면에서 도로의 선형과 평행하게 됩니다.
아래 그림은 이해를 돕기 위해 전단면의 도심위치를 표시하였지만, 실제 생성된 모델에서는 Web 또는 Slab를 기준으로 분할된 종방향부재에서 적용됩니다. 또한 Grillage Model Wizard 에서 생성된 단면은 Center-Top으로 정렬됩니다. 따라서 아래 그림에서 표시한 길이만큼 Section Offset이 늘어나게 됩니다.

Prismatic Section : 해당 Span에 동일한 단면을 적용합니다. 적용 가능한 단면 Type은 PSC-nCell, PSC-nCell2, PSC-Value 입니다.

: 위의 설정사항을 다른 경간에도 적용합니다.
