Rating Material



▒ 기능

해석모델 작성시 입력한 콘크리트 및 철근의 재질에 대하여, 재질데이터의 일부를 수정하거나 입력된 재질데이터를 설계목적에 적합한 다른 재질데이터로 변경하려는 경우 사용합니다.

여기에서 수정이나 변경하는 사항은 해석결과에 영향을 미치지 않으며 설계 시에만 사용됩니다.



▒ 호출

메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [KSCE-USD05] > [Rating material]



▒ 입력

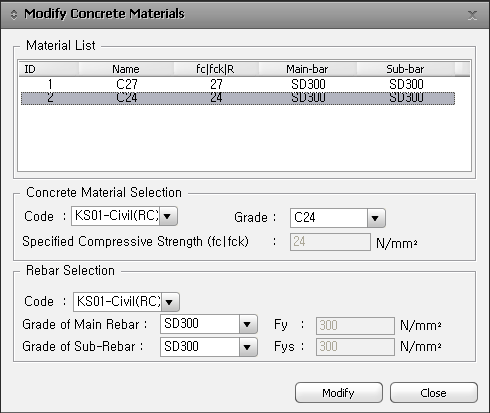

Rating Material 대화상자



Material List

해석모델 작성시 입력한 콘크리트의 재질이 표시되며, 수정 또는 변경하고자 하는 재질을 마우스로 선택합니다.

메인 메뉴에서 [Properties]탭 > Material Data의 Type of Design에서 User Defined으로 작성한 콘크리트의 재질은 표시되지 않으므로 주의하시기 바랍니다.

Concrete Material Selection

선택된 재질이 표시되며 재질데이터를 수정하거나 변경할 수 있습니다.

재질데이터의 변경은 프로그램에 내장되어 있는 재질데이터베이스를 이용하는 방법과 사용자가 직접 입력하는 방법이 있습니다.


'None'으로 선택한 경우는 사용자가 정의한 재질로 설계기능을 수행할 수 있습니다. 안전진단이나 보수·보강설계시 실제 부재의 압축강도를 적용할 수 있으므로 대단히 편리합니다.

Rebar Selection (Note 3 참조)

Code : 철근의 표준규격을 선택

Grade of Main Rebar : 주철근의 종류

Fy : 주철근의 항복강도

Grade of Sub-Rebar : 보조철근(전단철근)의 종류

Fys : 보조철근(전단철근)의 항복강도



Rebar Selection의 Code 선택 후 Main Rebar와 Sub-Rebar를 선택하지 않고 내하력 검토를 수행한 경우 메인 메뉴에서

[Tool]탭 >Preferences의 Environment > Design의 Concrete Rebar의 DB를 가지고 설계가 수행되므로 주의하시기 바랍니다.




콘크리트 표준규격은 None, KS01-Civil(RC), KS01(RC), KS-Civil(RC), KS(RC), ASTM(RC), CSA(RC), JIS(RC), GB(RC), GB-CIVIL(RC), BS(RC), EN(RC), IS(RC), CNS(RC)로 분류되어 있다.

콘크리트와 철근의 재질데이터에 값이 입력되지 않은 경우, 콘크리트 표준규격에 따라 다음의 값들을 적용한다.

내하력 검토를 위한 콘크리트의 탄성계수는 설계기준별로 다음의 식을 적용한다.

Code항에서 표준규격을 'None'으로 선택하면 정의한 재질로 내하력 검토기능을 수행할 수 있다.

사용자가 입력한 값으로 해당재질데이터를 수정합니다.

수정사항을 적용하고 대화상자를 닫습니다.
