Plot Daigram

Plot Diagrams

▒ 기능

User Define Diagram을 출력하는 기능입니다.

Define Diagram에서 설정한 요소그룹을 선택하여 Diagram을 출력합니다.

▒ 호출

메인 메뉴에서 [Results] 탭 > [Results] 그룹 > [Diagram] > [Plot Diagrams]

▒ 입력

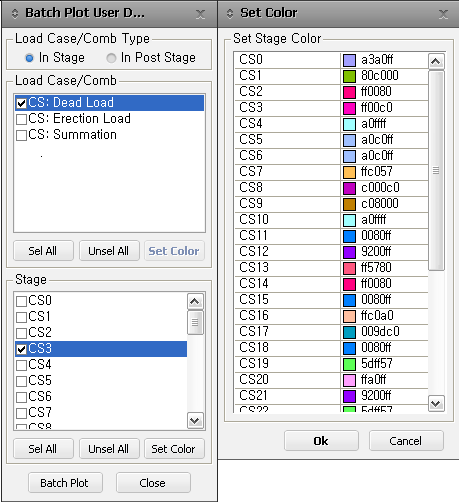

Plot Diagrams 대화상자

Load Cases/Combinations

결과를 보고자 하는 하중조건 또는 하중조합을 선택합니다.

하중조합조건을 신규 입력하거나 수정 또는 추가할 경우에는 우측의 버튼을 이용합니다.(Combinations 참조)

Step

해석결과를 출력할 단계(Step)를 지정합니다. 기하비선형 해석에서의 하중단계(Load Step) 및 교량의 시공단계별 해석이나 시공단계별 수화열해석에서 정의한 Additional Step을 지정합니다.

Diagram Group

Define Diagram에서 정의한 Diagram Group의 리스트 표시됩니다. 화면에 Diagram을 출력할 그룹에 체크합니다.

Scale Factor

Auto : 전체 출력 결과의 최대 값의 Diagram 크기가 전체 모델을 포함하는 가상의 직육면체의 대각선 길이의 1/20이 되도록 합니다.

Ref.Value : 입력한 값의 Diagram 크기가 전체 모델을 포함하는 가상의 직육면체의 대각선 길이의 1/20이 되도록 합니다.

예를 들어 다음과 같은 모델의 경우, 전체 모델을 포함하는 가상의 직육면체(검은색 점선)의 대각선(파란색 실선)의 길이를 계산하고 이 길이의 1/20에 해당하는 길이와 전체 출력결과의 최대값이 같아지도록 Diagram을 출력합니다. 그룹별 최대값이 아닌 전체 결과의 최대값을 기준으로 Diagram을 그리기 때문에, 서로 다른 종류의 결과(힘과 변위, 또는 힘과 응력)를 동시에 출력하는 경우 그 중 하나의 결과에 대한 Diagram이 상대적으로 매우 작은 값으로 표현될 수 있습니다. 이러한 경우에는 각 그룹별로 Display Option에서 Scale을 조정하여 적절한 Diagram이 출력되도록 할 수 있습니다.

가상의 직육면체와 그 대각선

아래의 그림은 아치의 리브에는 축력, 거더에는 휨모멘트를 출력한 결과입니다.

Auto Scale을 적용한 Diagram 출력 화면

거더에 대한 Scale을 수정한 Diagram 출력 화면

요소그룹 목록에서 하나를 선택한 후 을 클릭하면 해당 요소 그룹의 결과 출력에 대한 화면 출력 설정을 변경할 수 있습니다.

Display Optioln 대화상자

Diagram Options

Color : Diagram을 색깔을 선택합니다.

Scale : Diagram의 Scale Factor를 입력합니다. 여러 종류의 결과를 동시에 출력하기 때문에 기본적으로 설정되어 있는 Scale이 부적절하게 표시되는 경우가 있을 수 있습니다. 그러한 경우 이 Scale을 입력하여 요소 그룹별로 Diagram의 Scale을 조정할 수 있습니다.

다음 그림이 Scale이 다소 부적절한 경우의 한 예입니다. 이러한 경우 각 요소그룹의 Scale을 조정하여 아래의 그림과 같이 출력할 수 있습니다.

Display Values

화면에 결과값을 출력할 때에 체크합니다.

Decimal Points : 출력되는 결과값의 소수점 자리수를 입력합니다.

Exp. : 결과값을 지수형태로 표시할 때 체크합니다.

Set Orientation : 수치의 기록방향 설정

Decimal Points의 초기값은 "Preferences"에서 조정할 수 있다.Set Orientation의 "0"은 화면에서 절점 또는 요소의 우측으로 수평하게 기록되며, Orientation은 반시계방향의 각도로 적용된다. 적절한 각도를 입력하면 수치 출력시 가독성을 크게 향상시킬수 있다.

Output Section Location : 요소의 부재력을 수치로 출력할 위치를 지정합니다.

I : 요소의 시작절점(N1)에 발생한 부재력을 수치로 나타냅니다.

Center : 요소의 중심에 발생한 부재력을 수치로 나타냅니다.

J : 요소의 끝절점(N2)에 발생한 부재력을 수치로 나타냅니다.

Abs Max : 요소를 4등분 한 위치에서 발생한 부재력중 절대값의 최대값을 요소의 중심에 수치로 나타냅니다.

Min/Max : 요소를 4등분 한 위치에서 발생한 부재력중 최대값과 최소값을 요소의 해당 위치에 수치로 나타냅니다.

All : 요소의 시작 절점, 끝 절점 그리고 중심에 발생한 부재력을 동시에 수치로 나타냅니다.

Min/Max Only in Group : 각 그룹내의 최대/최소값만 표시합니다.

Min & Max : 최대, 최소값 표시

Abs Max : 절대값이 최대인 수치를 표시

Max : 최대값만 표시

Min : 최소값만 표시
