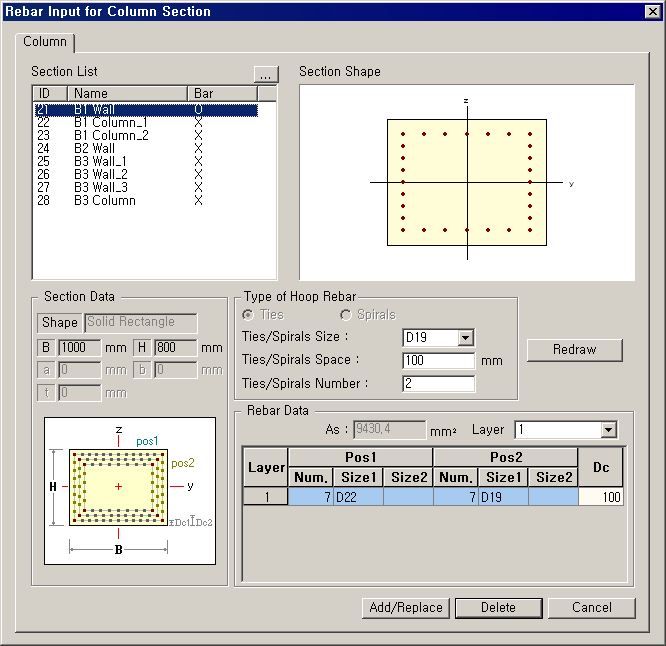

Section List

단면설계를 수행하고자 하는 기둥부재의 단면성질

ID : 단면설계를 수행하고자 하는 기둥부재의 단면 번호

Name : 단면설계를 수행하고자 하는 기둥부재의 단면 이름

Bar : 단면설계를 수행하고자 하는 기둥부재에 철근데이터 입력하면 "O"으로 전환

: 부재의 단면형태 및 치수를 수정하고자 할 경우 사용합니다. 이 버튼을 누르면 설계단면 수정대화상자가 나타납니다.

: 최초 입력된 값은 추가하고, 입력된 값이 있는 경우에는 수정(Update)합니다.

: 입력되어 있는 값을 삭제합니다. 삭제하는 경우에는 보부재를 입력하지 않아도 됩니다.

Section Data

보부재의 단면데이터를 나타냅니다.

Shape : 부재단면형태

B : 단면의 폭치수

H : 단면의 높이치수 (원형단면-단면의 직경)

단면의 높이(H)치수와 단면의 폭(B)치수에 대한 값은 해석모델에 입력된 단면치수를 각각 적용하며, 해석모델에 입력된 해당 기둥부재의 단면형태는 Circle, Rectangle, Track 또는 Octagon 단면이어야 한다.

Type of Hoop Rebar

Ties/Spirals Size : 띠철근 및 나선철근의 규격

Ties/Spirals Space : 띠철근 및 나선철근의 철근간격

Ties/Spirals Number : 띠철근 및 나선철근의 개수

Rebar Data

As : 주철근의 단면적

Layer : 주철근 배근 단수 (1~5)

Number : 주철근의 위치

Size1/Size2 : 주철근의 규격 (두 종류의 철근 규격 배근 가능)

Dc : 주철근의 중심에서 단면외곽 표면까지이 거리(피복두께)

기둥부재 주철근의 피복두께를 입력하며, 주철근에 대한 피복두께가 입력되어 있지 않은 경우(dc = 0)에는 단면설계를 수행하지 않는다.

보부재의 상단 및 하단에 배근된 주철근의 피복두께를 입력하며, 상단 또는 하단 주철근에 대한 피복두께가 입력되어 있지 않은 경우(dc = 0)에는 딘면검증을 수행하지 않는다.

단면의 형상(Shape)별 Position 분류는 다음과 같다.

동일한 부재에 철근데이터가 중복 입력된 경우는 해당 부재에 대하여 최종 입력된 값을 적용(Update)한다.

:  철근 배근데이터를 그림으로 보여줍니다.

  : 입력 대화상자를 닫습니다.
