메인
메뉴에서 [MODS] 탭 > [Design] 그룹 > [RC Design] > [Rebar
Input for Column Section]
▒입력
모델링 영역에서
부재를 먼저 선택한 후 다음 내용을 입력합니다.

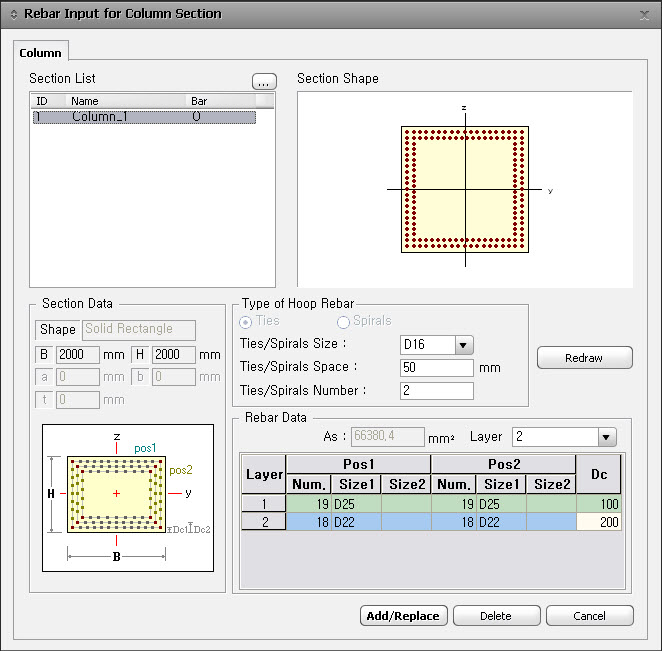

Rebar
Input for Column Section 대화상자
Section List
철근배근이 가능한 기둥부재가 나열됩니다.
단면을 선택한 후 배근정보를 입력합니다.
ID : 철근을 배근
할 단면번호
Name : 철근을 배근
할 단면이름
Bar : 배근정보가
없는 단면은 X로, 배근정보가 있으면 O로 표시됩니다.
Section
Data
배근정보를
입력할 단면의 정보를 보여줍니다. 철근배근이 가능한 단면은 아래와 같습니다.
Box
Pipe
Solid
Round
Solid
Rectangle
Octagon
Solid
Octagon
Track
Solid Track
Half Track
Section
Shape
배근정보가
입력된 상황을 그림으로 보여줍니다. 버튼을
클릭하여 변경된 입력상황을 안내그림에 반영합니다.
Type
of Hoop Rebar
Tie/Spirals Size
: 띠철근/나선철근의 규격
Tie/Spirals
Space : 띠철근/나선철근의 간격
Tie/Spirals
Number : 띠철근/나선철근의 개수
Rebar
Data
As : 주철근의 단면적
Layer
: 주철근의 배근 단수 (1 ~5 )
Pos1~3
: 단면에서의 위치를 1 ~ 3 부분으로 구분하여 주철근을 배근합니다. 각 단면에
따른 구분위치는 Section Data의 안내그림을 참조하시기 바랍니다. 안내그림에서
철근이 붉은색 점으로 표시된 부분에는 기본적으로 철근이 배근되며 이 철근을 기준으로
각 Pos가 구분됩니다.
강도검증을 수행하고자 하는 철근콘크리트
기둥부재의 철근 배근정보를 입력합니다.
버튼을
클릭하여 변경된 입력상황을 안내그림에 반영합니다.
